Тестируем компактные и доступные объективы EF и EF-S на камерах Canon EOS M
Преимущества и экономия
Для ежедневной съёмки, конечно же, наиболее удобны компактные и лёгкие объективы. Они не только не отнимают у фотографа много сил, но и не привлекают внимание, позволяя выхватывать интересные сюжеты из окружающей жизни. Такие объективы есть в системе EOS M, но что если всего один адаптер позволит вам приобрести несколько более совершенных моделей объективов, причём недорого? Или просто поставить их на беззеркалку, если они у вас уже имеются.
Canon EOS M5 / EF-S 24mm f/2.8 STM УСТАНОВКИ: ISO 100, F5.6, 1/250 с, 24.0 мм экв.Canon EF-S 24mm f/2.8 STM
Этот фикс-объектив класса «блинчик» предназначен для работы с зеркальными фотоаппаратами, оснащёнными сенсором формата APS-С. В системе EOS M есть единственный «блинчик» — Canon EF-M 22mm f/2 STM с немного большим углом обзора и светосилой на ступень больше. При близких характеристиках Canon EF-S 24mm f/2.8 STM по цене доступнее, и если у вас уже есть адаптер крепления EF-EOS M, вы сможете прилично сэкономить на покупке компактного светосильного объектива на каждый день.
Узнать цену Canon EF-S 24mm f/2.8 STM
На «кропнутых» камерах Canon EF-S 24mm f/2.8 STM представляет собой умеренно широкоугольный объектив. Его стихия — репортаж, жанр, стрит, архитектура и видеосъёмка (с бесшумной автофокусировкой благодаря STM-мотору). Именно в таком качестве я этот «блинчик» и использовал — для съёмки репортажа и городских фотопрогулок.
Canon EOS M5 / EF-S 24mm f/2.8 STM УСТАНОВКИ: ISO 100, F5.6, 1/125 с, 24.0 мм экв.
Canon EOS M5 / EF-S 24mm f/2.8 STM УСТАНОВКИ: ISO 100, F5.6, 1/320 с, 24.0 мм экв.В толпе этот небольшой объектив позволяет без помех быстро перемещаться и снимать людей практически в упор, не напрягая их. Все мы знаем, что естественность момента часто теряется, когда герои сцены видят направленное на них «око» крупного и явно профессионального объектива. А у нас и камера компактная — можно быть почти незаметным для окружающих.
Canon EOS M5 / EF-S 24mm f/2.8 STM УСТАНОВКИ: ISO 100, F5.6, 1/80 с, 24.0 мм экв.
Canon EOS M5 / EF-S 24mm f/2.8 STM УСТАНОВКИ: ISO 100, F5.6, 1/200 с, 24.0 мм экв.Короткое фокусное расстояние в сочетании с высокой светосилой при вечерней съёмке позволяют (даже при отсутствии встроенного стабилизатора) получать чёткие снимки на длинных выдержках и с относительно невысоким значением ISO.
Полезен широкий угол и при творческой съёмке с необычных ракурсов (например, с нижней точки). Он позволяет захватить больше пространства, подчеркнуть перспективу.
Canon EOS M5 / EF-S 24mm f/2.8 STM УСТАНОВКИ: ISO 100, F5.6, 1/250 с, 24.0 мм экв.При съёмке архитектуры здания смотрятся естественно, небольшие наклоны объектива не вызывают сильных перспективных искажений.
Canon EOS M5 / EF-S 24mm f/2.8 STM УСТАНОВКИ: ISO 100, F2.8, 1/4000 с, 24.0 мм экв.Canon EF 40mm f/2.8 STM
Стоит Canon EF 40mm f/2.8 STM недорого, поэтому владельцам адаптера EF-EOS M он позволит без больших затрат расширить возможности своей беззеркалки.
Узнать цену Canon EF 40mm f/2.8 STM
По своим габаритам этот объектив столь же компактен, как и Canon EF-S 24mm f/2.8 STM — его длина всего 22,8 мм. Поэтому он удобен при съёмке в ограниченном пространстве или в толпе. STM-мотор обеспечивает бесшумную автофокусировку при видеосъёмке и прекрасно справляется с наведением на резкость и при фотосъёмке навскидку: промахов по фокусу или потери кадров из-за медлительности автофокуса не было ни разу.
Я убедился, что оптимальная область применения у Canon EF 40mm f/2.8 STM такая же, как у предыдущего фикса: репортажи, городские прогулки и видеосъёмка. Но к этому добавляется возможность снимать классические портреты.
Canon EOS M5 / EF 40mm f/2.8 STM УСТАНОВКИ: ISO 100, F5.6, 1/125 с, 40.0 мм экв.
Canon EOS M5 / EF 40mm f/2.8 STM УСТАНОВКИ: ISO 100, F2.8, 1/800 с, 40.0 мм экв.
Canon EOS M5 / EF 40mm f/2.8 STM УСТАНОВКИ: ISO 100, F2.8, 1/4000 с, 40.0 мм экв.При значительно закрытой диафрагме и детализация высокая, и глубина резкости большая. Это делает объектив незаменимым при съёмке буквально на бегу — навёлся, и кадр твой! А в путешествиях или на массовых мероприятиях часто именно так и приходится снимать, чтобы не упустить что-то интересное.
Canon EOS M5 / EF 40mm f/2.8 STM УСТАНОВКИ: ISO 100, F8, 1/320 с, 40.0 мм экв.Вечерняя съёмка, благодаря сочетанию небольшого фокусного расстояния и высокой светосилы, может быть успешной и без применения штатива: не закрываем сильно диафрагму, не поднимаем чрезмерно ISO и при этом получаем выдержки, на которых можно снимать с рук без смаза.
Canon EOS M5 / EF 40mm f/2.8 STM УСТАНОВКИ: ISO 800, F3.2, 1/30 с, 40.0 мм экв.Canon EF 50mm f/1.8 STM
Узнать цену Canon EF 50mm f/1.8 STM
На камерах с сенсорами APS-C Canon EF 50mm f/1.8 STM становится умеренным телеобъективом. Благодаря высокой светосиле f/1.8, он отлично подходит для портретной съёмки и для любой другой творческой, где нужна небольшая глубина резкости и красивое боке. Для владельца беззеркальной камеры это самый бюджетный способ достичь сильного и эффектного размытия фона. Снимать портреты и цветы этим объективом — одно удовольствие: и не утомляет, и результат непременно радует.
Canon EOS M5 / EF 50mm f/1.8 STM УСТАНОВКИ: ISO 100, F1.8, 1/3200 с, 50.0 мм экв.На открытой диафрагме объектив выдаёт красивую картинку с очень мягким, порою воздушным, боке. При этом объекты в фокусе демонстрируют высокую детализацию.
Автофокус, благодаря мотору STM, работает бесшумно, быстро и точно. При малой глубине резкости и съёмке на минимальной дистанции погрешности фокусировки обычно возникают по другой причине: достаточно чуть качнуться, и точка фокусировки смещается.
Характер боке и округлость бликов в нём сохраняются при закрытии диафрагмы примерно до двух ступеней, то есть до f/3.2.
Canon EOS M5 / EF 50mm f/1.8 STM УСТАНОВКИ: ISO 100, F2, 1/1250 с, 50.0 мм экв.Пейзажные снимки при эквивалентном фокусном расстоянии 80 мм получаются с правильными пропорциями, перспектива слегка сжимается, позволяя скомпоновать в кадре довольно далеко расположенные объекты.
Canon EOS M5 / EF 50mm f/1.8 STM УСТАНОВКИ: ISO 100, F5.6, 1/800 с, 50.0 мм экв.
Canon EOS M5 / EF 50mm f/1.8 STM УСТАНОВКИ: ISO 800, F2, 1/100 с, 50.0 мм экв.Важно, что высокая светосила позволяет снимать в тёмное время суток, используя невысокие значения ISO и не слишком увеличивая выдержку.
Снимаем качественными, но доступными объективами EF и EF-S через адаптер Canon EF-EOS M
Весомые преимущества за умеренные деньги
В этой главе мы рассмотрим объективы среднего ценового диапазона, каждый из которых способен заметно расширить творческие возможности фотографа — в одной или нескольких сферах творчества.
Canon EF-S 35mm f/2.8 Macro IS STM
Макрообъектив Canon EF-S 35mm f/2.8 Macro IS STM предназначен для работы на зеркальных фотокамерах Canon с сенсорами формата APS-C. Он обеспечивает масштаб съёмки до 1:1 и оснащён уникальной кольцевой системой подсветки со светодиодными лампами, которая расположена на передней кромке объектива.
Узнать цену Canon EF-S 35mm f/2.8 Macro IS STM
Отметим, что в системе EOS M есть макрообъектив с аналогичной подсветкой — Canon EF-M 28mm f/3.5 Macro IS STM, и у него даже чуть больше масштаб съёмки — 1:1,2. Однако область применения Canon EF-S 35mm f/2.8 Macro IS STM заметно шире.
Фокусное расстояние и светосила у него больше, что позволяет снимать портреты с правильными пропорциями лица и размытым фоном. По той же причине он более удобен при съёмке стрита и некоторых видов репортажа, а по углу обзора также подходит для съёмки репродукций.
Центральная часть цветка лилии
Canon EOS M5 / EF-S 35mm f/2.8 MACRO IS STM УСТАНОВКИ: ISO 125, F2.8, 1/60 с, 35.0 мм экв.Макросъёмка при помощи Canon EF-S 35mm f/2.8 Macro IS STM с минимальной дистанции 13 см и с подсветкой позволяет запечатлеть такие мелкие детали, которые не смогут качественно передать не только обычные объективы (из-за большой минимальной дистанции съёмки), но и многие макрообъективы — часто они попросту заслоняют объект от света, создавая нежелательную тень.
Подсветка на объективе помогла подробно запечатлеть «глаза» бабочки при съёмке в контровом свете.
Canon EOS M5 / EF-S 35mm f/2.8 MACRO IS STM УСТАНОВКИ: ISO 250, F11, 1/60 с, 35.0 мм экв.Возвращаясь к подсветке, отметим, что её яркость можно варьировать и использовать только одну из двух ламп для подсветки сбоку и создания объёма. При обычной съёмке лампы защищает съёмное резьбовое пластиковое кольцо.
Встроенная в макрообъектив система оптической стабилизации обладает эффективностью в 4 ступени. Она очень полезна при съёмке с рук в условиях слабого освещения: позволяет удлинять выдержку и одновременно выбирать более низкие значения ISO для снижения уровня цифрового шума.
Canon EOS M5 / EF-S 35mm f/2.8 MACRO IS STM УСТАНОВКИ: ISO 400, F5.6, 1/6 с, 35.0 мм экв.Не обойтись без оптической стабилизации и при съёмке с минимальной дистанции, где испортить кадр может даже небольшое смещение камеры. Важно отметить, что Canon EF-S 35mm f/2.8 Macro IS STM оснащён гибридной системой стабилизации изображения Hybrid IS, которая компенсирует как наклонные (угловые) сдвиги камеры, так и линейные. При макросъёмке в полевых условиях это серьёзнейшее преимущество. К слову, такая же система используется в Canon EF 100mm f/2.8L Macro IS USM.
Стабилизатор позволяет с комфортом удерживать объект в поле зрения — нет утомительной тряски картинки на экране или в видоискателе. И автофокус наводится точнее и быстрее.
Цветки засушенной лаванды крупным планом
Canon EOS M5 / EF-S 35mm f/2.8 MACRO IS STM УСТАНОВКИ: ISO 200, F8, 1/60 с, 35.0 мм экв.Благодаря мотору STM, автофокусировка выполнялась быстро и чётко, не создавая проблем, в том числе при съёмке на минимальной дистанции. Так же хорошо показал себя STM-привод и при видеосъёмке как в покадровом, так и в следящем режиме (Servo AF), где он работает быстро, точно и совершенно бесшумно.
Итак, Canon EF-S 35mm f/2.8 Macro IS STM позволил мне сделать несколько макроснимков, которые при помощи другой оптики сделать либо сильно сложнее, либо вообще невозможно. А ещё я с комфортом и очень результативно снимал в ночном городе и фото, и видео.
Canon EF 35mm f/2 IS USM
В отличие от предыдущего, фикс-объектив Canon EF 35mm f/2 IS USM рассчитан на работу с полнокадровыми зеркальными фотоаппаратами, но на камерах с сенсорами APS-C он также обеспечивает угол обзора, близкий к углу зрения человеческого глаза.
По сравнению с рассмотренным выше макрообъективом, этот «полтинник» для беззеркалок имеет заметное преимущество при съёмке портретов и творческих кадров — у него светосила больше на целую ступень (f/2 против f/2.8), что обеспечивает более эффектное размытие фона. В репортаже более высокая светосила позволяет поймать самые динамичные моменты, снимая их на более коротких выдержках.
Узнать цену Canon EF 35mm f/2 IS USM
На беззеркальной EOS M5 объектив не кажется чрезмерно громоздким, да и вес его таков (335 г), что с ним не устаёшь даже на длительной фотопрогулке.
Canon EOS M5 / EF 35mm f/2 IS USM УСТАНОВКИ: ISO 800, F2.8, 1/40 с, 35.0 мм экв.Минимальная дистанция съёмки 24 см позволила красиво и крупно снять небольшие предметы, еду и т.п.
Canon EOS M5 / EF 35mm f/2 IS USM УСТАНОВКИ: ISO 100, F4, 1/250 с, 35.0 мм экв.
Canon EOS M5 / EF 35mm f/2 IS USM УСТАНОВКИ: ISO 100, F5.6, 1/160 с, 35.0 мм экв.Встроенная система стабилизации с эффективностью 4 ступени выдержки обеспечила качественную съёмку с рук в ночном городе. Для получения качественного кадра без цифрового шума можно выставить длинную выдержку и благодаря этому использовать невысокое значение ISO (например, на диафрагме f/2.8 легко удавалось снимать на выдержке 1/10 секунды при ISO 200). Кроме того, можно получить некоторый запас для экспериментов с диафрагмой.
Canon EOS M5 / EF 35mm f/2 IS USM УСТАНОВКИ: ISO 800, F5.6, 1/10 с, 35.0 мм экв.Ультразвуковой мотор автофокусировки USM Canon EF 35mm f/2 IS USM работает точно и быстро даже в сумерках и тёмных помещениях. Однако надо помнить, что при съёмке видео наводку на фокус здешний USM-мотор выполняет едва заметными мелкими шажками и при этом издаёт звуки, которые попадут на аудиодорожку, если не используется внешний микрофон.
Этот объектив, пожалуй, один из самых полезных и универсальных среди протестированных — им удобно снимать многие сюжеты: репортаж, еду, архитектуру и стрит. Благодаря стабилизатору, доступна качественная съёмка с рук ночью и в тёмных помещениях, а высокая светосила помогает в этом, а также позволяет снимать портреты и другие кадры с малой глубиной резкости.
Canon EF-S 17-55mm f/2.8 IS USM
Как уже было сказано, в системе EOS M есть несколько зум-объективов, однако все они обладают не слишком высокой и к тому же переменной светосилой — она снижается с увеличением фокусного расстояния. Это ограничивает творческие возможности фотографов, не позволяя снимать портреты и другие сцены с малой глубиной резкости. К тому же вынужденно приходится использовать высокие значения ISO, но иногда и это не спасает от смаза при съёмке с рук.
Другое дело — универсальный зум-объектив Canon EF-S 17-55mm f/2.8 IS USM с более высокой светосилой f/2.8.
Узнать цену Canon EF-S 17-55mm f/2.8 IS USM
На максимальном фокусном расстоянии 55 мм и при открытой диафрагме он обеспечивает высокую резкость — можно муравья на цветке рассмотреть в деталях. Но самое главное, Canon EF-S 17-55mm f/2.8 IS USM позволяет снимать полноценные портреты и кадры с красивым боке.
При открытой диафрагме блики в области размытия получаются округлые, равномерно заполненные, с не слишком контрастными каёмками — родные объективы с байонетом EF-M так не умеют.
Canon EOS M5 / EF-S 17-55mm f/2.8 IS USM УСТАНОВКИ: ISO 100, F2.8, 1/250 с, 55.0 мм экв.Мотор автофокусировки USM работает быстро, точно и тихо, успевает фокусироваться на подвижных объектах или, например, пугливых птицах.
Canon EOS M5 / EF-S 17-55mm f/2.8 IS USM УСТАНОВКИ: ISO 100, F2.8, 1/400 с, 55.0 мм экв.В широкоугольном положении Canon EF-S 17-55mm f/2.8 IS USM — хороший объектив для съёмки архитектуры, способный эффектно подчеркнуть перспективу. Он обеспечивает довольно большую глубину резкости и высокую детализацию уже на открытой диафрагме — советую открыть и посмотреть размещённые ниже снимки в полном размере.
Canon EOS M5 / EF-S 17-55mm f/2.8 IS USM УСТАНОВКИ: ISO 100, F18, 1/200 с, 17.0 мм экв.
Canon EOS M5 / EF-S 17-55mm f/2.8 IS USM УСТАНОВКИ: ISO 100, F2.8, 1/3200 с, 17.0 мм экв.
Canon EOS M5 / EF-S 17-55mm f/2.8 IS USM УСТАНОВКИ: ISO 100, F2.8, 1/500 с, 51.0 мм экв.
Canon EOS M5 / EF-S 17-55mm f/2.8 IS USM УСТАНОВКИ: ISO 100, F5.6, 1/200 с, 17.0 мм экв.Встроенная в объектив система оптической стабилизации при вечерней и ночной съёмке с рук позволяет заметно удлинять выдержку (до 3 ступеней) и одновременно снижать значение ISO. То есть практически всегда его можно не поднимать выше 800 единиц, сохраняя высокое качество картинки.
Canon EOS M5 / EF-S 17-55mm f/2.8 IS USM УСТАНОВКИ: ISO 800, F3.2, 1/20 с, 31.0 мм экв.Для тех, кто качество и универсальность ценит выше компактности и комфорта, Canon EF-S 17-55mm f/2.8 IS USM, пожалуй, станет наиболее привлекательным и эффективным вариантом расширения системы EOS M через адаптер — он покроет наибольшее количество сюжетов, от пейзажа до портрета.
Canon EF 100mm f/2.8L Macro IS USM
Макрообъектив Canon EF 100mm f/2.8 L Macro IS USM для полнокадровых зеркальных фотоаппаратов Canon на беззеркальных камерах с сенcорами APS-C снимает, как телеобъектив с фокусным расстоянием 160 мм, обладая при этом высокой светосилой.
Узнать цену Canon EF 100mm f/2.8L Macro IS USM
В предметной съёмке он легко позволит снять крупным планом небольшой объект или отдельно его мелкие детали. Но главное, Canon EF 100mm f/2.8L Macro IS USM даст возможность вести макросъёмку в масштабе до 1:1 с дистанции фокусировки 30 см. Это очень важно при съёмке насекомых в дикой природе — не нужно приближаться на расстояние, с которого их можно спугнуть.
Canon EOS M5 / EF 100mm f/2.8L Macro IS USM УСТАНОВКИ: ISO 125, F3.2, 1/160 с, 100.0 мм экв.
Canon EOS M5 / EF 100mm f/2.8L Macro IS USM УСТАНОВКИ: ISO 1000, F9, 1/160 с, 100.0 мм экв.
Canon EOS M5 / EF 100mm f/2.8L Macro IS USM УСТАНОВКИ: ISO 500, F2.8, 1/160 с, 100.0 мм экв.Телеобъектив оснащён системой оптической стабилизации с технологией Hybrid IS, которая обеспечивает тут эффективность от 2 до 4 ступеней (в зависимости от дистанции съёмки).
Canon EOS M5 / EF 100mm f/2.8L Macro IS USM УСТАНОВКИ: ISO 100, F2.8, 1/160 с, 100.0 мм экв.Съёмка оловянных солдатиков была выполнена с минимальной дистанции фокусировки, с визированием по откинутому горизонтально ЖК-экрану фотокамеры Canon EOS M5. Здесь стабилизатор очень помог — и сфокусироваться, и не смазать картинку, и комфортно визировать кадры. Автофокусу в условиях довольно плотной тени деревьев пришлось несладко, но он отработал уверенно, без подтормаживаний и рыскания. Промахнуться легче по собственной вине: одно еле заметное движение телом — и фокус сместился.
Canon EOS M5 / EF 100mm f/2.8L Macro IS USM УСТАНОВКИ: ISO 200, F2.8, 1/160 с, 100.0 мм экв.
Canon EOS M5 / EF 100mm f/2.8L Macro IS USM УСТАНОВКИ: ISO 125, F2.8, 1/160 с, 100.0 мм экв.Хотя Canon EF 100mm f/2.8L Macro IS USM считается макрообъективом, по своему фокусному расстоянию и светосиле он хорошо подходит и для репортажа, и для съёмки портретов. На беззеркальной камере Canon EOS M5 он, конечно, смотрится устрашающе из-за своей длины. Однако диаметр у него не слишком большой, он не очень тяжёлый (625 г), поэтому после короткого привыкания работать с ним становится вполне удобно.
Дополнительно ускорить быструю и точную работу USM-мотора позволяет ограничитель дистанции фокусировки. Он имеет положение для макросъёмки (30–50 см) и для съёмки с дистанций от 50 см до бесконечности. Есть и третья позиция — для полного использования диапазона.
Большое фокусное расстояние позволило снять портрет девушки на ходулях не совсем снизу, а с приличной дистанции, без искажения пропорций.
Canon EOS M5 / EF 100mm f/2.8L Macro IS USM УСТАНОВКИ: ISO 100, F2.8, 1/320 с, 100.0 мм экв.Этот телеобъектив подходит и для съёмки пейзажа, особенно когда хочется соединить несколько планов в одном снимке. В условиях слабого освещения встроенный стабилизатор не просто пригодится для получения чёткой картинки, но и позволит использовать длинные выдержки в сочетании с невысоким ISO, а также с комфортом выстраивать кадры.
Canon EOS M5 / EF 100mm f/2.8L Macro IS USM УСТАНОВКИ: ISO 400, F2.8, 1/15 с, 100.0 мм экв.Если вы намерены всерьёз заняться предметной съёмкой или макросъёмкой дикой природы, а время от времени планируете качественно снимать своей беззеркальной камерой с телеобъективом различные сюжеты, есть все основания для покупки Canon EF 100mm f/2.8L Macro IS USM.

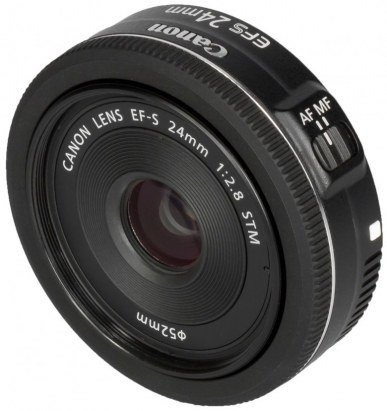

Обзор широкоугольного объектива с фиксированным фокусным расстоянием Canon EF-S 24mm f/2.8 STM
Среди объективов с байонетом Canon EF-S есть немало интересных образцов, и Canon EF-S 24mm f/2.8 STM имеет все основания считаться таковым.
| Canon EF-S 24mm f/2.8 STM | ||
|---|---|---|
| Дата анонса | 15 сентября 2014 г. |  |
| Тип | широкоугольный объектив | |
| Информация на сайте производителя | canon.ru | |
| Цена | виджет Яндекс.Маркет | |
Герою нашего исследования всего три года — для оптики это детский возраст. Вероятно, поэтому данный объектив еще не получил широкого распространения в фотографической среде. Но за этим дело не станет, мы уверены. В качестве первой иллюстрации возможностей Canon EF-S 24mm f/2.8 STM приведем таблицу спецификаций по данным производителя.
Технические характеристики
| Полное наименование | Canon EF-S 24mm f/2.8 STM |
|---|---|
| Байонет | Canon EF-S |
| Фокусное расстояние (эквивалент пленки 35 мм) | 24 (38) мм |
| Максимальный угол обзора (по диагонали) | 59° |
| Оптическая схема | 6 элементов в 5 группах |
| Максимальная диафрагма | F2,8 |
| Минимальная диафрагма | F22 |
| Число лепестков диафрагмы | 7 |
| Минимальная дистанция фокусировки (МДФ) | 0,16 м |
| Максимальное увеличение | 0,27× |
| Привод автофокусировки | шаговый двигатель (stepping motor, STM) |
| Шкала дистанций | нет |
| Стабилизатор изображения | нет |
| Резьба для светофильтров | ∅52 мм |
| Размеры (диаметр/длина) | ∅68/23 мм |
| Вес | 125 г |

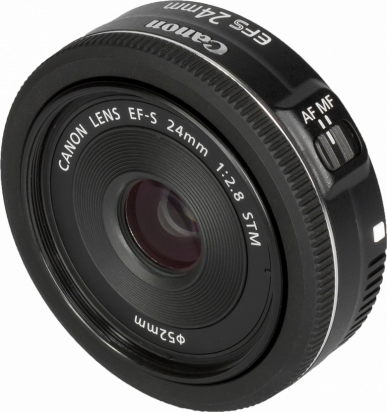

Совершенно уникальным объектив делают три обстоятельства:

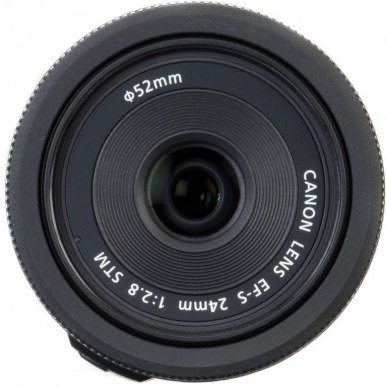

- Компоновка типа «блинчик»: наименьшие размеры (длина 23 мм) и вес (125 г) в линейке оптики Canon EF-S
- Короткая минимальная дистанция фокусировки (16 см), позволяющая использовать его для съемки макро
- Удивительно невысокая цена
Конструкция

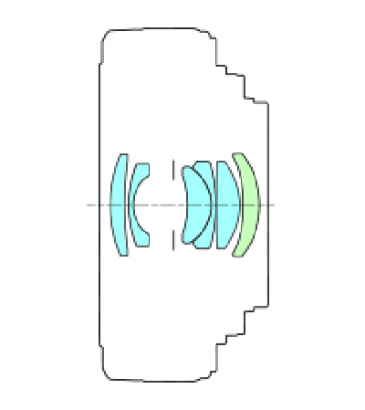

 | Оптическая схема нашего героя не так сложна, как это обычно бывает у крупных профессиональных объективов. Она включает всего 6 линз, объединенных в 5 групп. Один из элементов (задний) представляет собой асферическое стекло. |
 | Корпус объектива изготавливается из полимерного композита. Он достаточно легкий, но не вызывает сомнений в прочности. Органов управления всего два: узенькое кольцо ручной фокусировки, расположенное в оправе передней линзы, и переключатель режимов наведения на резкость (автомат/ручной). Шкалы дистанций объектив не имеет — очевидно, из-за сверхмалой длины корпуса. |
 | Не будь байонет Canon EF-S таким значительным в поперечнике, наш герой мог бы быть много меньше. Полезный диаметр передней линзы хорошо виден на этом фото. В принципе, производитель мог бы сделать посадочную резьбу для светофильтров меньше, чем 52 мм, но это изменило бы дизайн нашего подопечного не в лучшую сторону. |

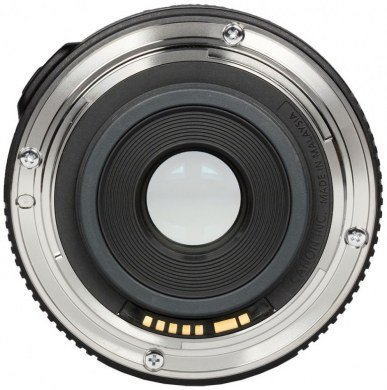

 | Стыковочный узел байонетного крепления металлический, тщательно обработанный и надежный. |

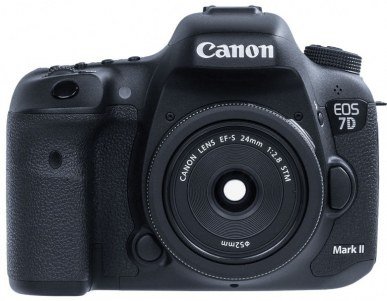

 | На камере Canon EOS 7D Mark II, с которой мы тестировали нашего героя, он выглядит просто игрушкой и внешне не обнаруживает своих серьезных способностей. |
 | На графике MTF (частотно-контрастной характеристики) синим представлены кривые при F8, черным — при максимальном раскрытии диафрагмы. Толстые линии — при разрешении 10 линий/мм, тонкие — 30 линий/мм; сплошные — для сагиттальных структур (S), пунктирные — для меридиональных (M). Напомним, что в идеале кривые должны стремиться к верхнему пределу, быть максимально пологими и содержать минимум искривлений. |
Объектив отлично спроектирован. Он компактный, легкий и удобный в работе. Посмотрим, что нам покажут тесты в лаборатории.
Лабораторные испытания

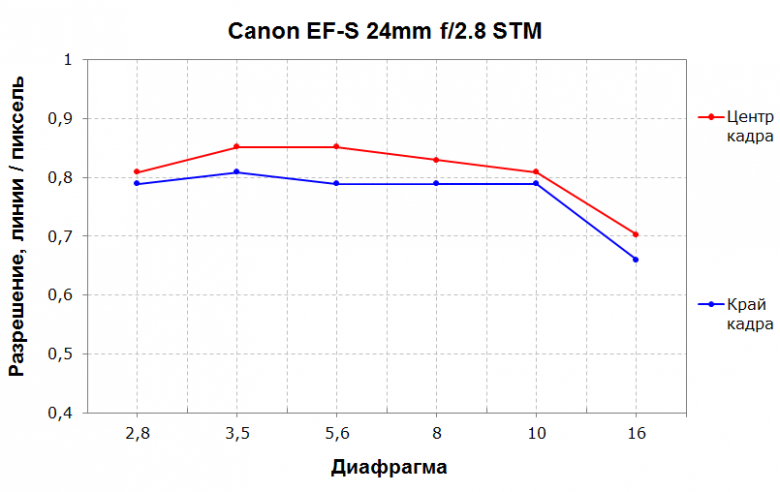

Кривая разрешающей способности очень стабильная. Максимальное разрешение достигается в области f/3,5—f/5,6 и составляет 85%. В остальном диапазоне объектив отрабатывает сенсор примерно на 80%, причем как в центре кадра, так и на краях. Лишь на f/16 разрешение падает до 70%, что по-прежнему можно назвать высоким результатом.
Хроматические аберрации в центре кадра есть, но весьма слабые: такие можно легко убрать в редакторе при «проявке». На краю кадра эффект смещения спектра чуть сильнее, но тоже не бросается в глаза. Объектив демонстрирует небольшую бочкообразную дисторсию, но при таком фокусном расстоянии и физических размерах объектива это простительно.
| Разрешение, центр кадра |
|---|
 |
| Разрешение, край кадра |
 |

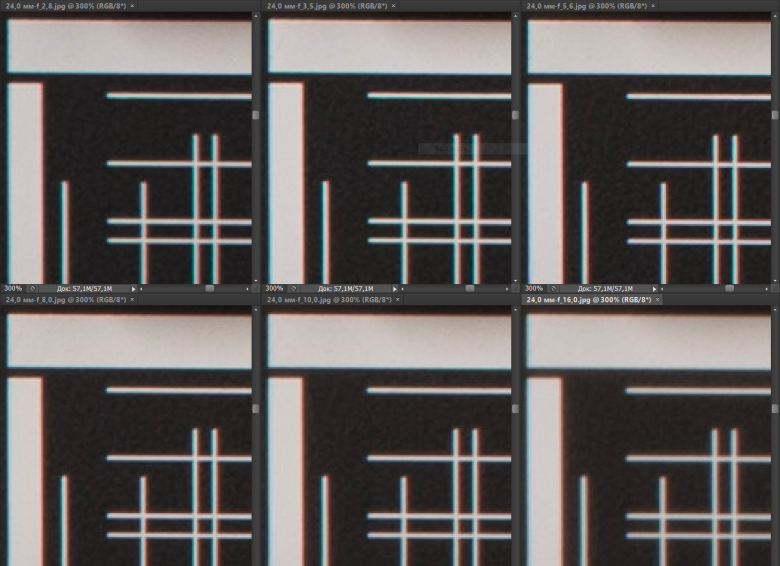

| Дисторсия и хроматические аберрации, центр кадра |
 |

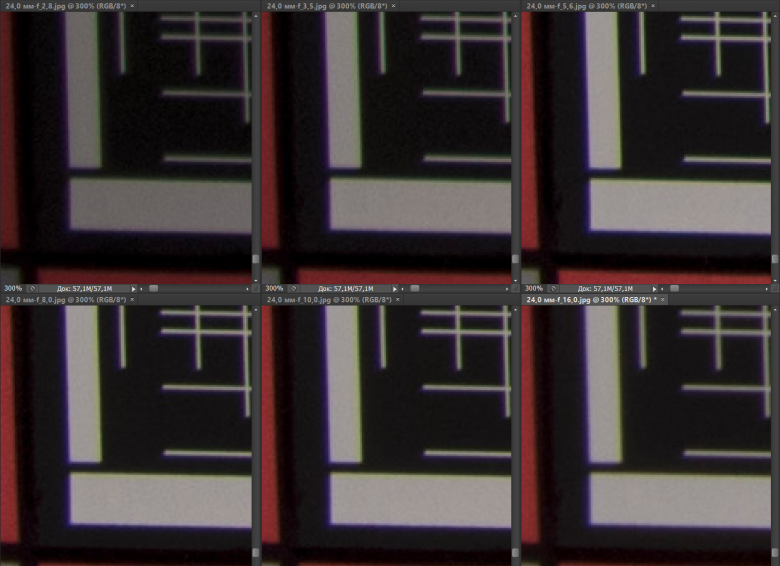

| Дисторсия и хроматические аберрации, край кадра |
 |
Честно признаться, результаты лабораторного теста превосходят наши ожидания. От такого малыша никак не ждешь высокой и стабильной разрешающей способности и уж тем более минимальных оптических дефектов. При этом выглядит объектив как самый дешевый «полтинник» EF 50 1.8, но работает куда более гладко (благодаря приводу автофокусировки). А за те деньги, что просит производитель, это вообще обязательный инструмент выбора для фотолюбителя.
Практическая фотосъемка
Фотографирование в реальных условиях мы производили в связке с камерой Canon 7D Mark II. Перед началом работы устанавливали следующие съемочные параметры:
- приоритет диафрагмы,
- центрально-взвешенный замер экспозиции,
- однокадровая автоматическая фокусировка,
- фокусировка по центральной точке,
- автоматический баланс белого (АББ).
Отснятые кадры сохранялись на носителе информации в виде RAW-файлов без сжатия, которые впоследствии подвергались «проявке» при помощи Adobe Camera RAW (ACR) с использованием соответствующего профиля объектива для коррекции виньетирования, дисторсии и хроматических аберраций. Полученные изображения преобразовывали в 8-битные JPEG-файлы с минимальной компрессией. В ситуациях со сложным и смешанным характером освещения баланс белого корректировали вручную. В ряде случаев в интересах композиции прибегали к обрезке кадра.
Оптические свойства
Приведем первую серию, снятую при разных значениях диафрагмы. Это знаменитая церковь Покрова на Нерли, стоящая на Боголюбском лугу (Владимирская обл.).
Резкость в центре хорошая даже при максимальном раскрытии, на краях — удовлетворительная. По мере диафрагмирования резкость растет, и при F8 разница между центром и краями кадра уже не определяется. Виньетирование выражено лишь при F2,8, но оно полностью нивелируется приложением профиля объектива при «проявке» в ACR. А начиная с F4 виньетирование на глаз уже не выявляется.
Дисторсия в виде «бочки» заметна начиная с F2,8. Она полностью удаляется при обработке фото с профилем, но не компенсируется диафрагмированием объектива.
Canon EF-S 24mm f/2.8 STM отлично передает все богатство полутоновых градаций, причем прекрасно прорабатывает детали как в ярких светах, так и в глубоких тенях.
В целом результаты очень хорошие, даже несколько неожиданные, так как наш герой явно не относится к категории премиальной оптики, но демонстрирует качества, довольно близкие к ней.
Следующая серия снята в полях Владимирской области.
Картина аналогична той, что мы наблюдали в первой серии снимков. Однако при сильном диафрагмировании начинают проявляться традиционные «болезни»: резкость на периферии и в центре падает начиная с F11 и достигает максимума при минимальной диафрагме (F22). Заметим, что в последней ситуации нерезкость достигает столь высокой степени, что снимки становятся малопригодными для какой-либо цели. На наш взгляд, правильной мерой будет ограничение диафрагмирования максимальным значением F8.
Работа при слабом освещении
Теперь обратимся к возможностям работы в условиях недостатка света. Следующие фотографии сделаны в Преображенском соборе Спасо-Евфимиевого монастыря в Суздале. Мы снимали их с упором, чтобы избежать «смаза» при довольно длительной выдержке (1/5 с), которая, в свою очередь, была выбрана с целью не допустить подъема ISO выше 100 единиц.
 |  |
Нам очень понравилось, как отработал объектив. Конечно, резкость на периферии оставляет желать лучшего, но все же она довольно приличная — по крайней мере, вполне может соперничать с краевой резкостью, которую обеспечивают на аналогичном раскрытии профессиональные широкоугольные объективы. Да и цветопередача достаточно правильная, не потребовавшая от нас вмешательства при преобразовании RAW в JPEG.
Размытие
Явно не рекордное максимальное раскрытие нашего подопечного осложняет его использование для размытия фона. Впрочем, попробуем выяснить, какого эффекта можно добиться. Снимки ниже сделаны на лугах Владимирщины. Мы специально выбрали такой пятнистый фон, чтобы быть достаточно придирчивыми к качеству рисунка. Фокусировка производилась по соцветиям болиголова внизу на переднем плане.
F2,8; 1/1250 c; ISO 100
Объектив сделал, пожалуй, все, что мог — но смог он немного. Размытие не достигает нужной степени, и структура бокэ получилась слишком назойливой и «нервной». Что ж, это не вина Canon EF-S 24mm f/2.8 STM, а технические ограничения.
в качестве контрольного образца приведем еще одно фото, снятое там же, с теми же параметрами, но при иной компоновке кадра.
Нет, к сожалению, и здесь ничего высокохудожественного получить не удается. Не будем требовать от нашего подопечного отличного результата той работы, для которой он, в общем-то, не создавался.
Сделанные нами снимки можно посмотреть в мини-галерее.
Галерея
Итог
Canon EF-S 24mm f/2.8 STM — «бюджетный» оптический инструмент, предназначенный, в основном, для фотолюбителей. Профессионалы нечасто пользуются такими объективами, и в случае с нашим подопечным это совершенно незаслуженно: он позволяет получать отличные снимки, особенно на пленэре при несильном диафрагмировании, да и на полном раскрытии в условиях недостатка света ведет себя вполне достойно.
Мы настоятельно советуем всем поклонникам неполнокадровой цифровой системы Canon обратить внимание на весьма удачный объектив Canon EF-S 24mm f/2.8 STM, который позволяет получать настоящее удовольствие при съемке и радовать потом ее результатами.
Благодарим компанию Canon за предоставленные для тестирования объектив и фотокамеру

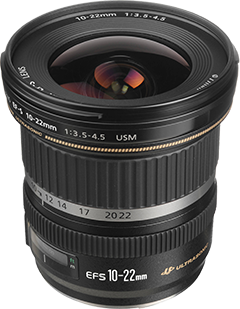

Обзор широкоугольного зум-объектива Canon EF-S 10-22mm f/3.5-4.5 USM
Оптика для сенсоров APS-C по непонятной причине не привлекает к себе такого интереса в широких кругах фотолюбителей, как объективы для полнокадровых матриц, и совершенно напрасно: ведь среди представителей этой группы есть немало интересных инструментов. Один из таких объективов — герой нашего сегодняшнего обзора Canon EF-S 10-22mm f/3.5-4.5 USM.
| Canon EF-S 10-22mm f/3.5-4.5 USM | ||
|---|---|---|
| Дата анонса | 19 августа 2004 г. |  |
| Тип | Сверхширокоугольный зум-объектив | |
| Информация на сайте производителя | canon.ru | |
| Цена | виджет Яндекс.Маркет | |
Наш подопечный пережил 13 лет безо всяких улучшений и переделок. С одной стороны, этот факт содержит скрытый призыв к производителю (мол, пора бы выпустить новую версию), а с другой (практически более значимой) свидетельствует о том, что модель давно и прочно «вросла корнями» в практику фотографии, ее возможности вполне достаточны, и лучшее — враг хорошего.
Производитель по поводу своего детища сообщает нам следующие детали:
Технические характеристики
| Полное наименование | Canon EF-S 10-22mm f/3.5-4.5 USM |
|---|---|
| Байонет | Canon EF-S |
| Фокусное расстояние | 10—22 мм |
| Эквивалентное фокусное расстояние для сенсоров APS-C | 16—35 мм |
| Формат изображения | APS-C |
| Максимальный угол обзора (по диагонали) | 107°—63° |
| Оптическая схема | 13 элементов в 10 группах, включая одну асферическую линзу и один элемент из сверхнизкодисперсионного стекла |
| Максимальное диафрагма | F3,5 |
| Минимальная диафрагма | F22—F27 |
| Число лепестков диафрагмы | 6 |
| Минимальная дистанция фокусировки | 0,17 м |
| Максимальное увеличение | 0,27× |
| Привод автофокусировки | ультразвуковой мотор (USM, Ultra Sonic Motor) |
| Шкала дистанций | есть |
| Оптическая стабилизация | нет |
| Размеры светофильтров | ∅77 мм |
| Размеры, диаметр/длина | ∅84/90 мм |
| Вес | 385 г |
| Розничная цена | виджет Яндекс.Маркет |
Конструкция
Для столь сложного в изготовлении объектива наш подопечный весит совсем немного (менее 400 г), и мы полагаем, что не ошибемся, предположив, что значительная доля оптического наполнения Canon EF-S 10-22mm f/3.5-4.5 USM представлена не стеклом, а пластмассой. В этом, помимо легкости, очевидного удобства изготовления и возможности сохранить цену невысокой, есть, конечно, и недостатки. К таковым следует отнести возможность потери стабильности оптической среды с течением времени (помутнение), отслаивание пластмассовых элементов от находящихся с ними в контакте стеклянных и некоторые другие. Но не стоит забывать, что благодаря такому решению объектив становится по-настоящему доступным. К тому же его никто не относит к профессиональной оптике.
 | Оптическая схема объектива представлена 13 элементами, объединенными в 10 групп. Три линзы асферические, одна изготавливается из материала со сверхнизкой дисперсией. |
 | Наш герой заключен в корпус из ударопрочного полимера. Все его элементы хоть и подогнаны с завидной точностью, но ощущение «пластмассовости» напоминает о себе постоянно. Более широкое кольцо трансфокатора, покрытое рифленой резиновой накладкой, расположено ближе к передней линзе, а узкое кольцо ручной фокусировки — ближе к байонетному креплению. Шкала дистанций двойная: верхняя (зеленая) градуирована — в футах, нижняя (белая) — в метрах. В рабочем положении под большим пальцем левой руки оказывается единственный переключатель — режима работы фокусировки (автомат/ручной). |

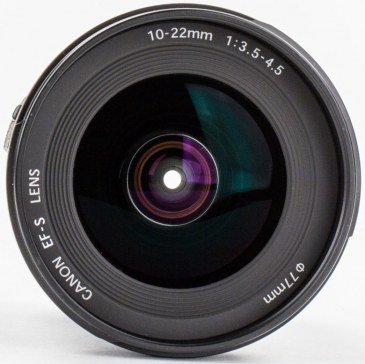

 | Передняя линза не герметизирована, но прилегает к оправе достаточно плотно. Несмотря на относительно небольшой поперечник объектива, посадочная резьба для светофильтров составляет внушительные 77 мм. |
 | Байонетное крепление металлическое — спасибо производителю. Контактная поверхность стыковочного узла тщательно обработана. |

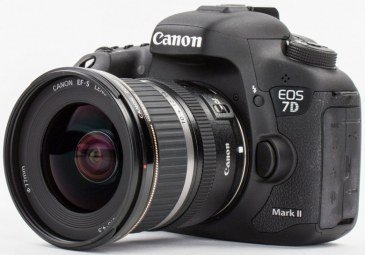

 | На камере Canon EOS 7D Mark II объектив смотрится довольно органично, и компактность усиливается ощущением небольшого веса нашего героя. |
На японском сайте Canon можно найти графики MTF (частотно-контрастной характеристики) нашего героя. Синим представлены кривые при F8, черным — при максимальном раскрытии диафрагмы. Толстые линии — при разрешении 10 линий/мм, тонкие — 30 линий/мм; сплошные — для сагиттальных структур (S), пунктирные — для меридиональных (M). Напомним, что в идеале кривые должны стремиться к верхнему пределу, быть максимально пологими и содержать минимум искривлений.
Даже беглый взгляд на графики MTF дает возможность понять, что наш сегодняшний подопечный, как говорится, звезд с неба не хватает, ибо некоторые кривые напоминают, как писал Роберт Шекли, «след пьяной гусеницы». Впрочем, у нас еще будет возможность убедиться в том, как обстоят дела на самом деле.

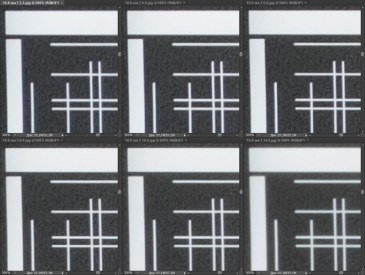

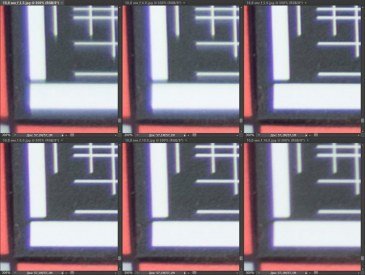

Лабораторный тест
10 мм

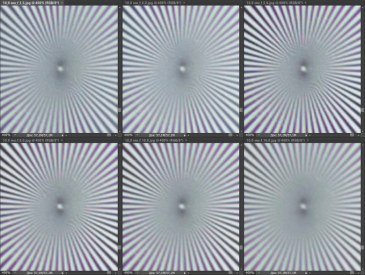

| Разрешение, центр кадра | Разрешение, край кадра |
|---|---|
 |  |
| Дисторсия и хроматические аберрации, центр кадра | Дисторсия и хроматические аберрации, край кадра |
 |  |

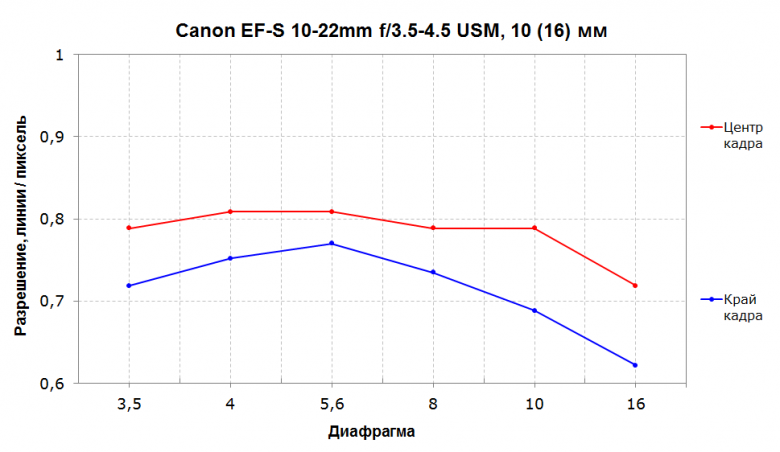

На минимальном фокусном расстоянии наш подопечный ведет себя хорошо: отрабатывая 80% разрешения сенсора, объектив стабильно сохраняет разрешающую способность вплоть до f/10. Край кадра выглядит немного хуже, но вполне удовлетворительно. Стабильность разрешения видна невооруженным глазом, что, вообще говоря, очень хорошо для широкоугольного зума. Хроматические аберрации в центре отсутствуют, а вот на краях кадра заметна выраженная синяя окантовка, и даже подключенный профиль не компенсирует ее до конца. Впрочем, для недорогой оптики это простительно. Дисторсия бочкообразная, небольшая.

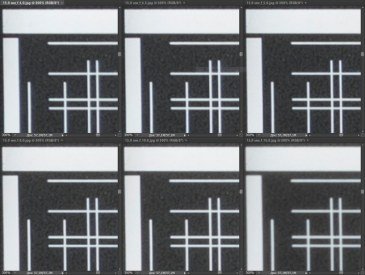

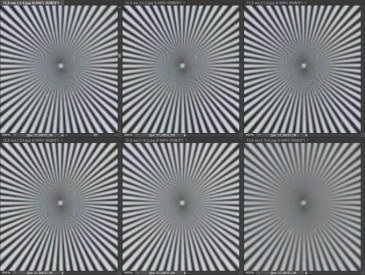

15 мм
| Разрешение, центр кадра | Разрешение, край кадра |
|---|---|
 |  |

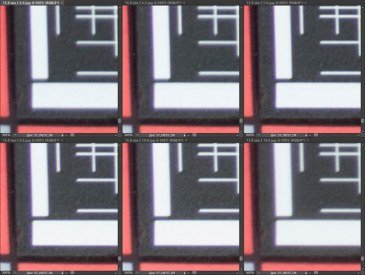

| Дисторсия и хроматические аберрации, центр кадра | Дисторсия и хроматические аберрации, край кадра |
 |  |

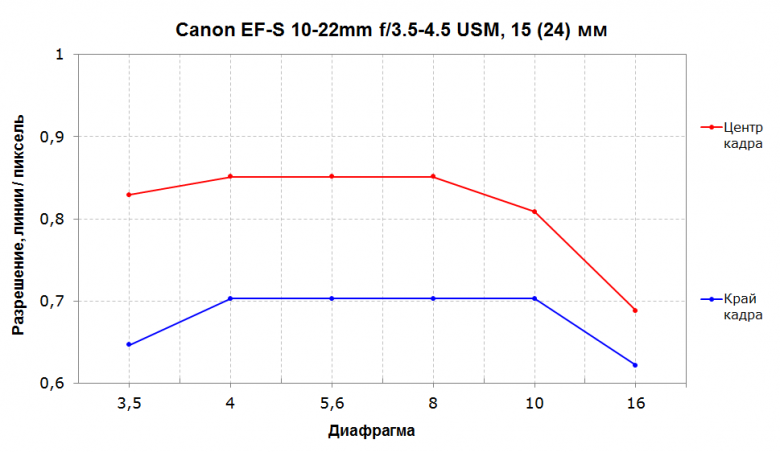

В среднем положении у объектива на 5% возрастает разрешение, теперь он отрабатывает 85% возможностей сенсора. Однако такая разрешающая способность держится только на f/4,5—f/8, а при раскрытии и закрытии диафрагмы слегка падает. Разброс значений между краем и центром увеличивается, хотя край эффективен на 70%, и это по-прежнему хороший результат. Хроматика на краю кадра все та же, но она уже не так ярко выражена — ее даже можно не заметить сразу. Дисторсия постепенно выправляется.

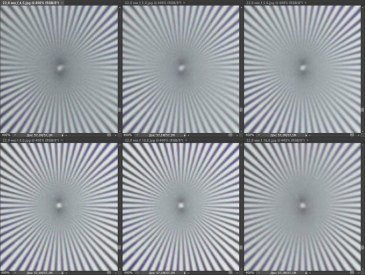

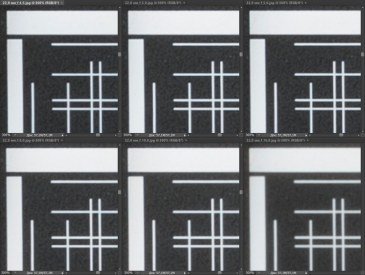

22 мм

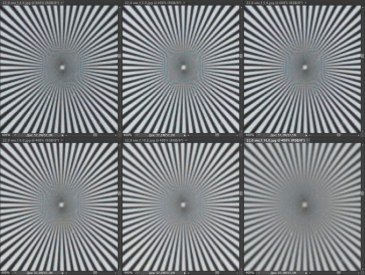

| Разрешение, центр кадра | Разрешение, край кадра |
|---|---|
 |  |

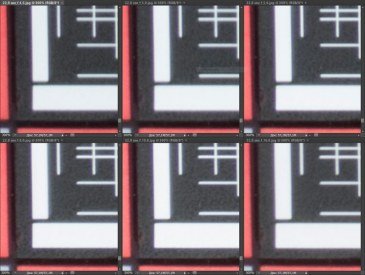

| Дисторсия и хроматические аберрации, центр кадра | Дисторсия и хроматические аберрации, край кадра |
 |  |
На «дальнем» конце объектив в очередной раз бьет свой рекорд по разрешению и добирается почти до 90%, но лишь на f/8. В остальном все достаточно ровно, то есть 80%-85% в центре кадра. Край подтягивается на уровень 75% — обе кривые выглядят хорошо. Дисторсия становится гораздо меньше, а хроматика практически исчезает — о ней напоминают лишь легкие следы синих кромок на мирах.
Для относительно недорогого объектива исследованный нами широкоугольный зум довольно хорош. У него, конечно, есть некоторые огрехи, да и резкость, прямо скажем, не «звенящая», но это зум, и притом с очень большим углом обзора. При своем диапазоне фокусных расстояний, а также с учетом соотношения цены и качества он открывает весьма широкие возможности для творчества. Особенно он будет удобен в городской и пейзажной съемке, когда одним поворотом трансфокатора можно не только приблизить/отдалить объект, но и заметно изменить перспективу под свои задачи, не теряя при этом качества.
Практическая фотосъемка
Фотографирование в реальных условиях мы производили в связке с камерой Canon 7D Mark II. Перед началом работы устанавливали следующие съемочные параметры:
- приоритет диафрагмы,
- центрально-взвешенный замер экспозиции,
- однокадровая автоматическая фокусировка,
- фокусировка по центральной точке,
- автоматический баланс белого (АББ).
Отснятые кадры сохранялись на носителе информации в виде RAW-файлов без сжатия, которые впоследствии подвергались «проявке» при помощи Adobe Camera RAW (ACR) с использованием соответствующего профиля объектива для коррекции виньетирования, дисторсии и хроматических аберраций. Полученные изображения преобразовывали в 8-битные JPEG-файлы с минимальной компрессией. В ситуациях со сложным и смешанным характером освещения баланс белого корректировали вручную. В ряде случаев в интересах композиции прибегали к обрезке кадра.
Оптические свойства
Приведем первую серию, снятую при минимальном фокусном расстоянии и при разных значениях диафрагмы. Мы считаем, что наиболее важным в сверхширокоугольных зумах является именно максимальный угол обзора, так как в середине диапазона зуммирования, а тем более в максимальном телеположении (22 мм, то есть 36 мм в эквиваленте полного кадра) их работа не столь важна. Поэтому оценим, как ведет себя наш герой в положении 10 мм (16 мм в эквиваленте).
Первая серия — вид Московского Кремля с Большого каменного моста на рассвете.
Резкость в центре кадров хороша на всех значениях диафрагмы. По краям она заметно снижается на максимальном раскрытии и вплоть до F5,6, а затем выравнивается. Хроматические аберрации также заметны на краях при F3,5—F4. Цветопередача и воспроизведение полутонов удачные, без избыточности в плане насыщенности и контраста.
А вот как выглядят полутоновые переходы. Снимки ниже сделаны на набережной Тараса Шевченко в Москве. Первый — вид на Москву-Сити, второй — на здание Центра международной торговли.
| без профиля | с профилем |
|---|---|
 |  |
| Фокусное расстояние 10 мм; F4,5; 1/50 c; ISO 100 | |
 |  |
| Фокусное расстояние 10мм; F4,5; 1/320 c; ISO 100 | |
Мы видим, как бережно воспроизведены полутоновые переходы и в светлой сцене (первая пара), и в темной (нижняя пара). Сенсор камеры даже позволил оценить, что происходит в зонах наибольшей яркости (пятно на рассветном небе).
А вот что происходит в еще более контрастной сцене на полном раскрытии диафрагмы и при значительном диафрагмировании. Это знаменитая Большая колоннада усадьбы Архангельское, что под Москвой.
| без профиля | с профилем |
|---|---|
 |  |
| Фокусное расстояние 10 мм; F3,5; 1/400 c; ISO 100 | |
 |  |
| Фокусное расстояние 10 мм; F8; 1/250 c; ISO 100 | |
Конечно, резкость на периферии при диафрагмировании заметно выше (еще бы она не повышалась!), а вот в остальном существенной разницы заметить не удается. Компоновка кадра была чуть изменена, и это не могло не сказаться на работе автоэкспонометрии: снимок при более сильном диафрагмировании оказался с недодержкой в тенях (около −1,5 EV). К тому же из-за изменения угла оси объектива к поверхности земли появились перспективные искажения (колонны сходятся наверх). Но в остальном ничего существенного выявить не удается. Такая стабильность очень привлекает уже сама по себе.
Размытие (бокэ)
Мы бы не стали ожидать от сверхширокоугольного зума особых способностей по рисованию приятной структуры бокэ, но все же приведем здесь фото, которое иллюстрирует и это качество нашего героя.
Снимок сделан ранним утром в парке усадьбы Царицыно (Москва) при фокусном расстоянии 22 мм, F4, 1/100 с, ISO 100. Дистанция до объекта в зоне резкости — около 35 см.
Результат нас порадовал. Честно говоря, мы не ожидали столь приятной картинки, тем более что задали оптике серьезную задачу: листва даже в размытом виде обычно порождает неприятную «кашу» из пятен. В нашем же случае все выглядит симпатично.
Лучистость
Canon EF-S 10-22mm f/3.5-4.5 USM, как и многие другие объективы бюджетных линеек, оснащается простенькой 6-лепестковой диафрагмой (интересно: разве добавление еще одного или даже трех лепестков так сильно увеличивает себестоимость?), поэтому ожидать приятных сюрпризов не приходится. Тем не менее, проверим справедливость наших предсказаний. Вот еще два снимка из Царицыно, сделанных при фокусном расстоянии 13 мм и ISO 100.
 |  |
| F4; 1/1600 c | F11; 1/60 c |
При открытой диафрагме (слева) ничего приятного увидеть нельзя: хаотичные лучи и вторичные пятна вокруг светила, да еще и разноцветные «зайцы». При значительном диафрагмировании (справа) пятен уже не видно, и лучи становятся более приятными. Но их всего шесть «снопов», по одному на каждый лепесток диафрагмы с кратным количеством ламелей. Это, конечно, не самый лучший вариант.
А что делать бедному фотографу, если при съемке пейзажа ему хочется поместить в кадр больше, чем позволяет даже самый-самый широкий угол? Конечно же, придется снимать панораму. Мы тоже решили попробовать себя в качестве «панорамографов» и предлагаем посмотреть на результат.
Три снимка в альбомной (горизонтальной) ориентации были сделаны из одной точки с поворотом оси объектива до 60° по часовой стрелке при фокусном расстоянии 10 мм, F5,6, 1/160 с, ISO 100, а затем «сшиты» в приложении Kolor Auropano Giga. Технически результат нам очень понравился.
Эти и другие фотографии, снятые при помощи Canon EF-S 10-22mm f/3.5-4.5 USM, можно посмотреть в галерее.
Галерея
Итог
Canon EF-S 10-22mm F3.5-4.5 — объектив любительского класса, но ему вполне может иногда довериться и профессионал. Он воспроизводит изображение с хорошей резкостью в центре кадра и немного хуже — на периферии, но эту разницу можно нивелировать диафрагмированием. Цветопередача правильная и достаточно точная, полутона воспроизводятся качественно, причем как в густых тенях, так и в светах.
Благодаря небольшому весу и относительной компактности (по сравнению с другими, в том числе полнокадровыми светосильными конкурентами) он наиболее предпочтителен для использования в путешествиях, но с достоинством выполнит и роль широкоугольного оптического инструмента «на каждый день».
Благодарим компанию Canon за предоставленные для тестирования объектив и фотокамеру
Маркировка объективов Canon
© 2018 Vasili-photo.com
Первые зеркальные фотоаппараты Canon, пришедшие на смену дальномерным камерам, появились в 1959 году и имели байонет Canon R. В 1964 году его сменил байонет Canon FL, который, в свою очередь, уступил место байонету Canon FD в 1971 году. Однако с наступлением эпохи автофокусных объективов Canon в 1987 году в очередной раз разработал совершенно новый стандарт – Canon EF, который актуален и по сей день. В отличие от Никона, остающегося верным байонету Nikon F с 1959 года, и обеспечивающего тем самым относительную совместимость современных камер и старинных объективов, Кэнон в 1987 году начал свою историю с чистого листа, а потому принципы совместимости у Кэнона весьма просты:
- Все объективы Canon EF полностью совместимы со всеми фотоаппаратами системы Canon EOS, как полнокадровыми (Full-Frame), так и кропнутыми (APS-C).
- Объективы Canon EF-S предназначены для камер с кроп-фактором 1,6 и несовместимы с полнокадровыми камерами.
- Объективы, выпущенные до 1987 года, практически бесполезны на современных аппаратах.
С 2012 года Canon выпускает беззеркальные камеры формата APS-C (кроп-фактор 1,6) с байонетом Canon EF-M, а с 2018 года – полнокадровые беззеркальные аппараты с байонетом Canon RF.
- Все объективы EF-M полностью совместимы со всеми фотоаппаратами EOS M и полностью несовместимы с зеркальными фотоаппаратами EOS, а также с беззеркальными фотоаппаратами EOS R.
- Все объективы EF-M полностью совместимы со всеми фотоаппаратами EOS M и полностью несовместимы с зеркальными фотоаппаратами EOS, а также с беззеркальными фотоаппаратами EOS M.
- Объективы EF и EF-S полностью совместимы с беззеркальными фотоаппаратами EOS M и EOS R при наличии соответствующих переходников.
Далее я помогу вам разобраться в аббревиатурах, используемых для обозначения различных характеристик объективов Canon.
Основные обозначения
Эти параметры универсальны и имеются у всех объективов независимо от производителя.
Фокусное расстояние объектива измеряется в миллиметрах (подробнее см. «Фокусное расстояние и перспектива»). Для объективов с фиксированным фокусным расстоянием указывается одно число, например, 35mm. Для зум-объективов указывается диапазон фокусных расстояний, например, 70-300mm.
Светосила, а точнее геометрическая светосила означает максимальный размер относительного отверстия объектива, т.е. минимальное доступное значение диафрагмы. У объективов с фиксированным фокусным расстоянием, а также у профессиональных зумов предельная величина относительного отверстия одна, например, 1:2.8. Большинство же ординарных зум-объективов имеет переменную светосилу, меняющуюся в зависимости от фокусного расстояния. В таком случае указывается диапазон, например, 1:4-5.6.
Специфические обозначения объективов Canon
AL, CaF2, DC, DO, EF, EF-M, EF-S, Float, FT-M, I/R, IS, L, Macro, MP-E, STM, S-UD, TS-E, UD, USM, Macro Lite, RF, DS.
EF (1987) Electro-Focus – Электро-фокус. Объективы, имеющие байонет Canon EF и встроенный фокусировочный мотор. Связь между объективом и камерой осуществляется исключительно через электронные контакты. В 1987 году такая схема выглядела весьма прогрессивной, особенно на фоне отвёрточного автофокуса объективов Nikon AF. Однако за это преимущество Canon заплатил полной потерей совместимости со своей старой системой FD.
DC (1987) Direct Current – Электродвигатель постоянного тока. Используется в качестве фокусировочного мотора в недорогих объективах Canon EF. По сравнению с ультразвуковым мотором, DC мотор работает медленнее, что усложняет съёмку быстродвижущихся объектов.
USM (1987) Ultrasonic Motor – Ультразвуковой мотор. По сравнению с DC мотором, USM работает быстрее и тише. Существует два типа ультразвуковых моторов: мотор кольцевого типа (ring-type) и микромотор (micromotor). USM кольцевого типа позволяет осуществлять ручную фокусировку независимо от того включен или выключен автофокус, в то время как микромотор для ручной фокусировки требует обязательного переключения в ручной режим.
FT-M – Full Time Manual. Постоянная ручная фокусировка. Объективы с ультразвуковым фокусировочным мотором кольцевого типа позволяют вручную корректировать работу автофокуса простым поворотом фокусировочного кольца без необходимости переключаться в непосредственно ручной режим.
L – Luxury. Роскошь. Дорогие профессиональные объективы с красной каёмочкой. Главное преимущество объективов серии L, заключается не столько в высококлассной оптике (которая может быть не хуже и в более дешёвых объективах), сколько в механической прочности и надёжности. Они защищены от пыли и брызг и способны выдержать падение на камни без потери работоспособности. Кроме того, L объективы очень большие и тяжёлые.
Macro – макрообъективы, позволяющие вести съёмку в масштабе 1:1.
I/R – Internal/Rear focusing. Внутренняя/Задняя фокусировка. Для наводки объектива на резкость используется перемещение независимой группы линз внутри объектива. При этом размеры объектива не меняются, а передняя линза остаётся неподвижной, облегчая использование поляризационных и градиентных фильтров. Кроме того подобная схема позволяет уменьшить габариты объектива, а также ускорить фокусировку.
Float – Плавающий оптический элемент, меняющий своё положение в зависимости от дистанции фокусировки, позволяет объективу фокусироваться на сверхблизких расстояниях без ухудшения резкости.
CaF2 – Fluorite. Линзы, изготовленные из флюорита, обладают малым коэффициентом рассеяния, и, следовательно, снижают выраженность вторичных (пурпурно-зелёных) хроматических аберраций.
UD – Ultra-low Dispersion glass. Низкодисперсионное стекло имеет коэфициент рассеяния значительно меньше, нежели обычное оптическое стекло. Отдельные элементы объектива, изготовленные из UD стекла, призваны уменьшить вторичные хроматические аберрации. В силу меньшей кривизны поверхностей линзы из низкодисперсионного стекла меньше подвержены сферическим аберрациям, чем линзы из флюорита.
S-UD – Super Ultra-low Dispersion glass. Сверхнизкодисперсионное стекло ещё более низкодисперсионно по сравнению с обычным низкодисперсионным стеклом. На самом же деле между UD и S-UD нет практически никакой разницы.
AL – Aspherical Lens. Асферические линзы, включённые в оптическую схему объектива, используются для устранения сферических аберраций.
TS-E (1991) Tilt-Shift – Сдвиг-наклон. Тильт-шифт объективы позволяют иправлять перспективные искажения путём упрощённой имитации подвижек крупноформатной камеры. Передняя часть объектива может быть в определённых пределах сдвинута или наклонена для коррекции перспективы или для управления плоскостью фокусировки. TS-E объективы не имеют автофокуса, и потому, строго говоря, не относятся к EF объективам. Буква E в названии TS-E означает электронный привод диафрагмы.
IS (1995) Image Stabilizer. Стабилизатор изображения уменьшает смазывание, вызванное дрожанием рук фотографа, и, как следствие, заметно увеличивает процент резких снимков при съёмке с рук в условиях слабой освещённости. Это особенно актуально для длиннофокусных объективов. Само собой разумеется, IS никак не помогает от смаза, вызванного движением объекта съёмки.
MP-E (1999) Macro Photography – Макрофотография. Узкоспециализированный макрообъектив, позволяющий снимать в масштабе 5:1, т.е. с пятикратным увеличением, в то время как ординарные макрообъективы обеспечивают масштаб только 1:1. MP-E объектив не может быть сфокусирован на бесконечность, что делает его непригодным в качестве объектива общего назначения. К тому же, он не имеет автофокуса, и потому не может быть отнесён к EF объективам. Буква E в названии MP-E означает электронный привод диафрагмы.
DO (2001) Diffractive Optics – Дифракционная оптика. Применение дифракционных линз (по сути, линз Френеля) позволяет уменьшить вес и габариты объектива. Кроме того, дифракционная оптика способствует устранению хроматических аберраций.
EF-S (2003) EF-Small. Объективы с уменьшенным кругом изображения, предназначенные для цифровых камер, имеющих сенсор с кроп-фактором 1,6 (формат APS-C). С полнокадровыми камерами EF-S объективы не совместимы.
EF-M (2012) EF-Mirrorless. Объективы, предназначенные для использования вместе с беззеркальными камерами системы Canon EOS M. Несовместимы с фотоаппаратами, имеющими байонет EF.
STM (2012) Stepping Motor. Шаговый фокусировочный мотор работает быстро и почти бесшумно.
Macro Lite (2017) Встроенная вспышка для макросъёмки.
RF (2018) Объективы с байонетом Canon RF, предназначенные для использования вместе с беззеркальными фотоаппаратами Canon EOS R. Несовместимы с зеркальными фотоаппаратами.
DS (2019) Defocus Smoothing. Встроенный радиальный градиентный фильтр смягчает края кружков рассеяния для получения более эстетичного боке.
***
А теперь давайте на конкретном примере разберёмся, какие сведения можно узнать, прочитав надписи на объективе. Возьмём первый попавшийся под руку объектив, а я не без основания полагаю, что многим моим читателям под руку подвернётся именно тот объектив, который они приобрели вместе с камерой, т.е. Canon EF-S 18-55mm f/3.5-5.6 IS STM, и посмотрим на него внимательно. Если у вас в руках любой другой объектив – действуйте по аналогии.
Вокруг передней линзы объектива имеется надпись:
| CANON ZOOM LENS |
| EF-S 18-55mm 1:3.5-5.6 IS STM |
| Ø58mm |
CANON ZOOM LENS – напоминает забывчивому владельцу о том, что у него на камере находится зум-объектив Canon, а не какой-нибудь другой посторонний предмет.
EF-S – название системы. Данный объектив предназначен для камер Canon EOS, имеющих уменьшенный сенсор (APS-C) с кроп-фактором 1,6.
18-55mm – диапазон фокусных расстояний. 18-55 мм на камере с кроп-фактором 1,6 дадут тот же угол изображения, что и 29-89 мм на полнокадровой камере. Таким образом, наш объектив охватывает диапазон от широкоугольного, до умеренно длиннофокусного, что делает его весьма универсальным.
1:3.5-5.6 – светосила. В широкоугольном положении (18 мм) минимальное значение диафрагмы – f/3,5, а в телеположении (55 мм) – f/5.6. 18-55mm не слишком светосильный объектив, к тому же светосила его падает с увеличением фокусного расстояния, но таковы все любительские зум-объективы. Большая постоянная светосила увеличила бы их габариты и стоимость многократно.
IS – оптический стабилизатор изображения. Архиполезное устройство для съёмки с рук при слабом свете. Для статичных сцен в какой-то мере компенсирует малую светосилу.
STM – шаговый фокусировочный мотор.
Ø58 – диаметр резьбы для фильтров. В данном случае диаметр составляет 58 мм.
На корпусе объектива белым по-чёрному написано:
| Canon |
| EFS 18-55mm |
| IMAGE STABILIZER |
| MACRO 0.25m/0.8ft |
Здесь же можно найти и едва заметный серийный номер.
Такие обозначения, как EF-S и 18-55mm мы уже видели на торце объектива.
IMAGE STABILIZER – это расшифровка аббревиатуры IS, с которой мы также встречались.
MACRO 0.25m/0.8ft – минимальная дистанция фокусировки составляет 0,25 метра или 0,8 фута. Не забывайте, что дистанция фокусировки считается не от передней линзы объектива, а от матрицы фотоаппарата. На некоторых объективах Canon вместо слова MACRO изображён цветочек, но означает он то же самое.
Если посмотреть на объектив со стороны байонета, то можно прочесть:
| CANON INC. |
| MADE IN TAIWAN |
Не стоит удивляться – даже Canon потихоньку выводит свои производственные мощности за пределы Японии в целях удешевления производства.
***
Надеюсь, что теперь для вас не составит труда разобрать маркировку любого объектива Canon.
Спасибо за внимание!
Василий А.
Post scriptum
Если статья оказалась для вас полезной и познавательной, вы можете любезно поддержать проект, внеся вклад в его развитие. Если же статья вам не понравилась, но у вас есть мысли о том, как сделать её лучше, ваша критика будет принята с не меньшей благодарностью.
Не забывайте о том, что данная статья является объектом авторского права. Перепечатка и цитирование допустимы при наличии действующей ссылки на первоисточник, причём используемый текст не должен ни коим образом искажаться или модифицироваться.
Желаю удачи!
| Дата публикации: 01.12.2012 Последнее обновление: 06.10.2018 |  |
Вернуться к разделу «Фотооборудование»
Перейти к полному списку статей
