alexxlab 05.01.1970

Содержание

Правила подключения микшерного пульта к устройствам

Приобретение микшерного пульта закономерно ставит следующую задачу — подключить микшер к ноутбуку или к компьютеру. Эта процедура достаточно сложная и состоит из нескольких этапов. Кроме того, для ее выполнения дополнительно потребуется кабель различных видов и, возможно, переходники. Тем не менее, решить этот вопрос самостоятельно сможет каждый пользователь, если будет соблюдать определенную последовательность действий. Алгоритмы подсоединения микшера не только к ПК, но и к другим устройствам во всех подробностях — в материале далее.

Что собой представляет микшерный пульт

Микшер – это устройство, первоначальной задачей которого является прием различных аудиосигналов (линейных и микрофонных) и их последующее смешивание. Помимо этого, микшеры могут усиливать сигналы и обрабатывать их, с возможностью прослушивания полученного результата, а также выполнять иные задачи.

Важно! Микшерные пульты являются основой любой домашней или профессиональной студии звукозаписи.

Обойтись без них практически невозможно, в отличие от множества других студийных приборов, заменить которые можно с помощью специального ПО, установленного на ноутбуке или ПК.

Современные микшерные пульты бывают аналоговыми и цифровыми. В первом случае звук не преобразовывается в цифровой код, то есть — пользователь работает именно с тем сигналом, который ему слышен. Во втором случае звуковой поток конвертируется в цифру, после чего его можно изменять, обрабатывать или выполнять с ним другие действия.

Аналоговые пульты представлены в низком и среднем ценовом сегменте и пользуются высокой популярностью. Эти устройства достойно справляются с поставленными задачами как на любительском выступлении музыкантов, так и в профессиональной студии. Техника данного типа не сложна в использовании, подходит для новичков, имеет простое устройство, легко ремонтируется, а также долговечна. К ее недостаткам относится громоздкость, недоступность автоматизации,

высокое энергопотребление и необходимость регулярно проводить обслуживание.

Аналоговый микшерный пульт Soundcraft EFX8

Тогда как цифровые микшеры довольно легкие и выполнены в компактном корпусе. Эти изделия отлично подойдут музыкантам для работы в различных местах и обеспечат хороший звук. Настройка процессов для таких приборов полностью автоматизирована. Помимо этого, они отличаются гибкостью в коммутации. А к недостаткам данных пультов относится высокая стоимость,

сложное управление, трудный ремонт. Подробнее о предназначении и видах микшеров — в нашем материале.

Цифровой микшерный пульт midas mr12

На заметку! Лучшие микшеры производят такие известные компании, как Behringer, Yamaha и Soundcraft. Большой популярностью в советское время пользовался микшерный пульт Карат. Но можно изготовить данное аудиоустройство и своими силами.

Подбор переходников и кабелей

Любой микшерный пульт работает от сети, поэтому первое, на что нужно посмотреть, – тип вилки.

У современных устройств она европейского образца, поэтому пользователю может потребоваться переходник, если у него розетка старого типа.

Для подключения пульта к ноутбуку понадобится кабель, оснащенный двумя штекерами «Jack» с одной стороны и одним штекером «mini Jack» — с противоположной. При этом необходимо сразу определиться с длиной провода, учитывая возможность работы в различных условиях, чтобы в дальнейшем не пришлось дополнительно приобретать более длинный кабель.

Также пользователю потребуется кабель для подключения микрофона —

XLR-mini Jack.

Совет! Если в наличии есть провод XLR-Jack, можно воспользоваться им, но потребуется дополнительно приобрести переходник Jack-mini Jack.

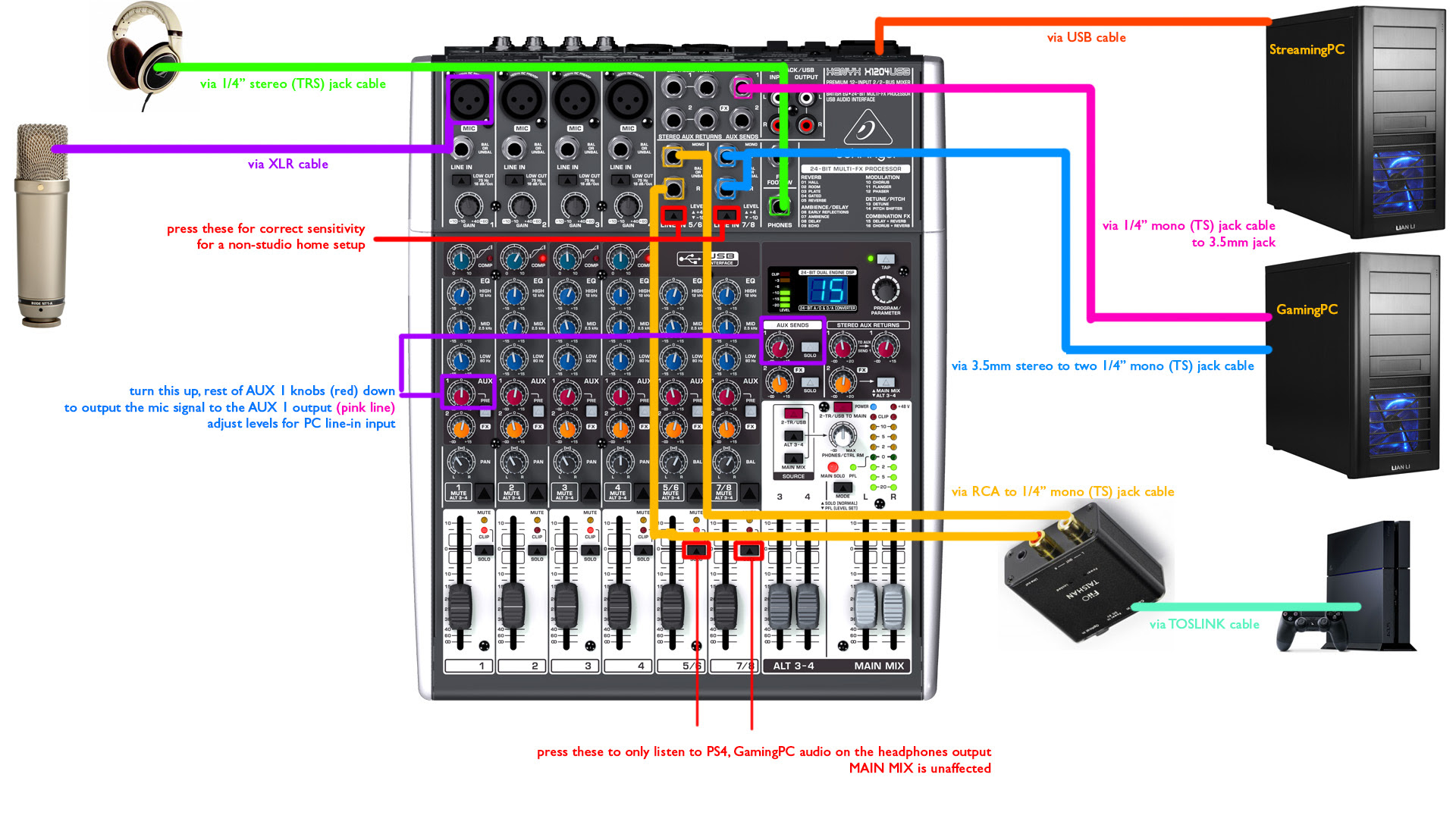

Подключение к ПК и ноутбуку

Для подключения микшера к ноутбуку или к компьютеру необходимо расположить оба устройства так, чтобы с ними было удобно работать, и соединить кабелем. Штекеры «Jack» следует вставить в линейные выходы на микшерном пульте (надписи Line/ Mono), mini Jack – ко входу на боковой стороне ноутбука либо на фронтальной (тыльной) панели системного блока компьютера (разъем розового цвета).

 Некоторые люди подключают пульт к ПК посредством кабеля mini Jack – 2 RCA с переходниками на Jack, но звук при таком соединении получается недостаточно качественным.

Микрофон к микшеру подсоединяется кабелем XLR-Jack. А настроить передачу звука с микшера на ПК можно с помощью программы обработки звуковых сигналов, например, BPM Studio или FL Studio.

Совет! Нужно знать, что встроенные аудиокарты ноутбука воспроизводят звук низкого качества. Если микшерный пульт планируется использовать в профессиональных целях, то лучше дополнительно приобрести внешнюю звуковую карту и подключить к ней пульт.

Подключение к усилителю и колонкам

Если микшер планируется подключать к колонкам и усилителю, необходимо перед соединением кабелями всех устройств

обесточить технику, чтобы не повредить ее. Дальнейший алгоритм действий имеет такой вид.

  1. К выходу для подключения внешних звуковых устройств на ПК или ноутбуке (разъем зеленого цвета, рядом с ним может быть изображение наушников) подсоединить кабель со штекером mini Jack, а второй штекер подключить к микшеру в порт с обозначением «In».
  2. Следующий кабель подключить к разъему «Out» на микшерном пульте и ко входу «In» усилителя.
  3. Если колонки пассивные, они подключаются напрямую к усилителю. Активная акустика подключается к разъемам Stereo Out L и R, где L – левая, а R – правая.

Важно! Нужно помнить, что сопротивление колонок и усилителя должно быть идентичным.

Подключение к звуковой карте

В том случае, если встроенная в ПК (ноутбук) аудиокарта слабая, а для профессиональной работы со звукозаписывающей аппаратурой была приобретена внешняя, то подключать следует звуковую карту к микшерному пульту и компьютеру. Обычно к ПК или ноутбуку внешняя аудиокарта подключается через USB. Далее нужно установить драйвера.

Подключение звуковой карты к микшеру

Совет! Найти новые драйвера можно на диске в комплекте с картой или же скачать последнюю версию с официального сайта производителя.

Микшерный пульт подключается к разъемам Line Out L и R на аудиокарте кабелем 2 RCA – 2 Jack. В случае, если есть необходимость использовать звуковую карту для записи аудиосигнала с микшера, штекеры RCA ему нужно подключить к разъемам In L и R, а 2 штекера Jack – ко входам Stereo Out. Есть второй вариант, позволяющий писать звуки с пульта, – использовать кабель 2RCA – 2 RCA. Его подключают ко входам Line In аудиокарты и к выходам Rec Out микшера. Теперь, подключив к микшерному пульту микрофон Felyby или другой марки, пользователь сможет не только

записать звук с микшера (голос и фонограмму), но и обработать его или добавить какой-нибудь эффект, например, вокал эхо.

Подключение к другим устройствам

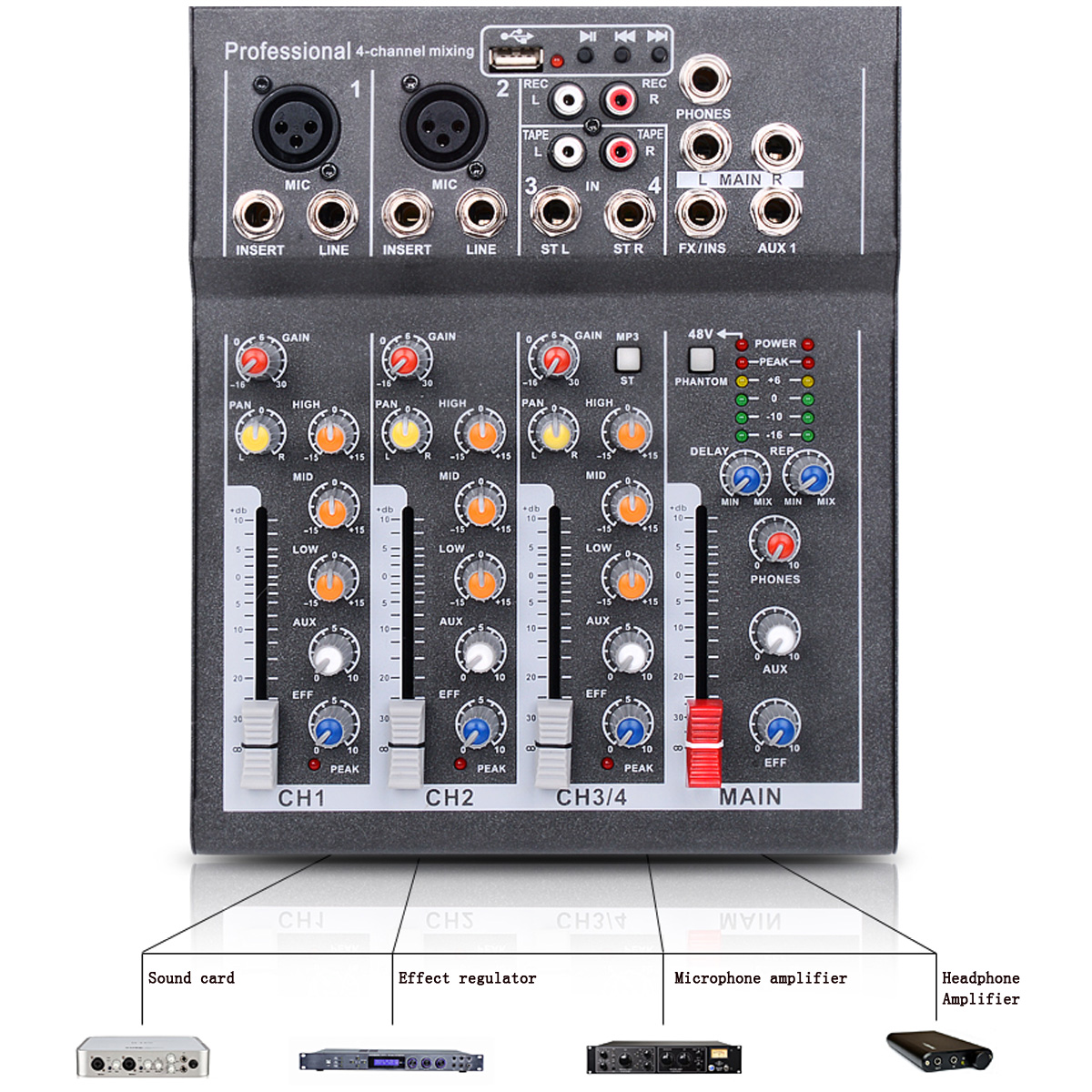

Микшерный пульт с разными целями может быть подключен и к другим устройствам, в числе которых музыкальный центр, альтернативные колонки, телефон, ресивер или телевизор. Например, подсоединить музыкальный центр к микшеру можно с целью оцифровки старых кассет посредством внешней аудиокарты, а также для вывода звука. В последнем случае пульт будет подключаться к центру как к альтернативным колонкам, чтобы таким образом воспроизводить звук. Для этого потребуется кабель Jack 3,5 мм – 2 RCA с переходниками на Jack. На музыкальном центре штекер подключается к линейному входу, на микшере – к выходам Main OUT. Тогда как в первом случае музыкальный центр подключается в качестве источника сигнала.

В некоторых ситуациях пользователям требуется подключить микшер к телефону или планшету и использовать их в качестве источника звука, например, фонограммы. Если на микшерном пульте есть разъем AUX, то потребуется кабель Jack 3,5 мм – Jack 3,5 мм. Если такого разъема нет, то необходим провод со штекерами Jack 3,5 мм и 2 RCA, а также 2 переходника на Jack. Им соединяются выход под наушники на телефоне и разъемы Line In L и R на микшерном пульте.

При необходимости пользователь может подключить микшерный пульт

к ресиверу. С этой целью понадобится кабель 2 RCA – 2 Jack. После того, как устройства соединены проводом в обесточенном состоянии, нужно включить их и на ресивере выбрать в качестве источника сигнала тот разъем, к которому подключен микшерный пульт.

Иногда пользователю может потребоваться подключить микшер к телевизору, чтобы последний выступал в качестве источника звукового сигнала. Для этого на телеприемнике можно использовать разъем для наушников или выходы 2 RCA, а на микшерном пульте — разъем AUX или, при его отсутствии, входы Line In L и R.

Настройка

Бывают ситуации, когда ноутбук или ПК не определяют микрофон при подключении. В этом случае потребуется выполнить следующие действия:

  • на Windows 10: открыть «Панель управления», найти «Диспетчер Realtek HD», а для других версий ОС: «Панель управления» — «Оборудование и звук» — «Диспетчер Realtek HD»;
  • открыть вкладку «Микрофон»;
  • нажать «Задать стандартное устройство».

После этих манипуляций микрофон и микшер заработают.

Возможные проблемы и пути их решения

В некоторых случаях пользователь может столкнуться с тем, что после подключения микшерного пульта к ноутбуку или к иным устройствам звук отсутствует. В такой ситуации необходимо убедиться, что кабель, с помощью которого установлено соединение, не имеет повреждений, а переходники, если они используются, исправно работают.

Совет! Проверить на целостность и работоспособность кабель с переходниками можно, подключив провод к другой технике или заменив переходник и кабель.

Также нужно удостовериться, что техника подключена правильно. На микшере очень много разъемов, поэтому неопытный пользователь легко может перепутать входы и выходы.

Следующая проблема, которая часто проявляется при подключении к микшерному пульту различной техники, – низкое качество звука, треск, шум и другие помехи. Такое побочное явление объясняется использованием низкокачественных кабелей и переходников. Для решения вопроса необходимо заменить их на хорошую продукцию.

Еще одна возможная проблема обычно связана с драйверами на встроенную или внешнюю звуковую карту. Если они не установлены или не обновлены до свежей версии, звук может отсутствовать. Чтобы обновить их, рекомендуется перейти на официальную страницу производителя оборудования и загрузить их оттуда.

Важно! Скачивать обновление ПО с других сайтов или непроверенных источников может быть опасно.

Итак, подключить микшерный пульт к компьютеру (переносному или стационарному), усилителю, звуковой карте либо другим устройствам достаточно просто, если знать правильный порядок действий и понимать, какие разъемы нужно использовать. В процессе настройки соединения нужно использовать только качественные переходники и кабель, иначе получить достойный звук будет затруднительно.

Самые лучшие ноутбуки по мнению покупателей

MACKIE Mix12FX 12-канальный компактный микшер с процессором эффектов на Яндекс Маркете

Soundcraft EPM8 микшерный пульт, 8 моно + 2 стерео входа, микрофонные предусилители GB-30 на Яндекс Маркете

Soundcraft Signature 10 аналоговый 10-канальный микшер на Яндекс Маркете

Soundcraft EFX8 микшерный пульт с процессором эффектов на Яндекс Маркете

Numark Mixtrack Pro 3 на Яндекс Маркете

Подключение микшера инструкция.

Как подключить микшерный пульт

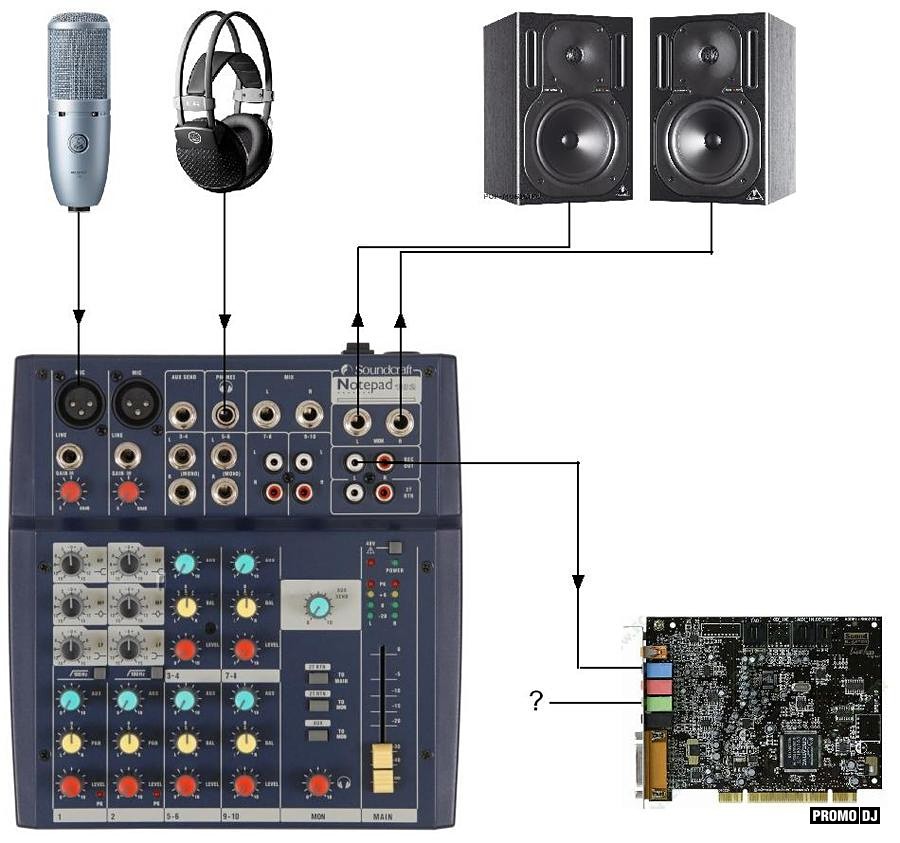

В центре схемы находится звуковая карта. От неё и к ней начинаются все основные подключения.

Звуковую карту нужно подключить к компьютеру, чтобы можно было выводить звук из компьютера на колонки или наушники. Далее, соответственно, можем подключить к звуковой карте колонки и наушники. Колонки подключаются к аудио выходу звуковой карты. Наушники подключаются к отдельному выходу предназначенному для наушников.

Дальше можем подключить микрофон. Микрофон подключается в микрофонный вход в звуковой карте. Этот вход обычно находится отдельно от остальных линейных входов и дополнен кнопкой включения фантомного питания и регулятором входной громкости.

Если звуковая карта оборудована несколькими микрофонными входами и несколькими линейными входами то можем подключить, к примеру, гитару и синтезатор. Для синхронизации синтезатора с виртуальным секвенсером на компьютере будем использовать midi провод. Так же можем подключить usb midi клавиатуру для игры на виртуальных инструментах.


Теперь главным коммутирующим устройством будет микшерный пульт. Все основные аудио подключения производятся в микшер который соединён со звуковой картой для записи сигналов в компьютер.

Подключения традиционны. Микрофон включается в микрофонный вход. Гитара, синтезаторы в линейные входа микшера. Синтезаторы синхронизируем с компьютером уже знакомым разъёмом MIDI.

Можно подключить аудио выходы со звуковой карты в каналы микшера, а мастер выход из микшера во вход звуковой карты для записи звука.

Также есть возможность подключения внешних обработок звука. Подключение производится по схеме посыл / возврат (send / return). Мониторы подключаем в отдельный мониторный выход микшера. Наушники тоже подключаем к микшеру в выход для наушников.


В этой схеме микшер будет использоваться для аналогового сведения. Для этого нужна многоканальная звуковая карта. Аудио выходы из звуковой карты подключаются в линейные каналы микшера. Мастер выход подключаем во вход звуковой карты для записи микса, сведённого в микшере. Через посыл / возврат подключаем внешние обработки звука. Инструменты подключаются в звуковую карту. Мониторы подключаются в мониторный выход микшера. Наушники также подключаются к микшеру.


сли нет возможности приобрести микшерный пульт, то можно использовать сумматор. По сути это тот же микшерный пульт, но сильно упрощённый, облегчённый. В сумматоре есть несколько основных функций. У разных производителей эти функции могут отличаться, но одна остаётся почти неизменной — это регулятор громкости.

В некоторых сумматорах может быть ещё регулятор панорамы или посыл. Но смысл у всех сумматоров один. Смешивать звуки. В этой схеме микшерный пульт заменён сумматором и использовать мы его будем для аналогового сведения. Для этого нужна многоканальная звуковая карта. Все аудио выходы из звуковой карты подключаем в сумматор. Микрофон, гитара, синтезаторы подключаются к звуковой карте. Мониторы подключаются к сумматору. Наушники тоже подключаем к сумматору. Стерео выход из сумматора подключаем в аудио вход звуковой карты для записи смешенного в сумматоре сигнала.

КРУТИЛКИ, РУЧКИ, КНОПКИ И ПОЛЗУНКИ НА МИКШЕРЕ

Называются фейдеры и потенциометры! Ползунки-фейдеры, крутилки — потенциометры.

Они нужны для управления усилением входного предусилителя, регулировки выравнивания сигнала на каждом канале, управления маршрутизацией входного сигнала на другие функциональные секции и настройки вклада канала. к общему произведенному соединению.

Фотография пульта очень большая — 2664 Х 2714

Рассмотрим основные функции и органы управления микшерного пульта на примере YAMAHA MG166CX.

Этот пульт имеет 8 микрофонных каналов, которые могут использоваться как инструментальные:

два универсальных канала, которые можно использовать как микрофонные, так и в качестве сдвоенных линейных, для подключения стереосигналов (например, MD проигрывателя):

и два стереоканала:

так же этот пульт имеет встроенный блок эффектов:

встроенные компрессоры в микрофонных каналах, 2 AUX шины, 2 подгруппы и параметрическую регулировку средних частот в микрофонных каналах. Весьма обширный арсенал для его цены!

Что такое микшерный пульт? Грубо — это набор входных каналов (линеек), позволяющий обработать, смешать и направить сигнал на один или несколько выходов в нужной пропорции. Рассмотрим входной канал поближе (на примере микрофонного, как самого насыщенного функциями):

Итак, входной канал это:

Балансный микрофонный вход — это 3х пиновый типовый разъем XLR-папа (в народе — канон), для подключения микрофонов.

Балансный линейный вход — это джековый симметричный (не путать со стерео) разъем, для подключения музыкальный инструментов и других источников сигнала.

Разрыв канала (INSERT) — это джековый разъем, для подключения внешних приборов обработки в разрыв между темброблоком и мастер регулятором уровня канала. Обычно используется для подключения приборов динамической обработки сигнала (компрессор, гейт и тд.). Распайка этого разъема не у всех производителей одинакова, у YAMAHA она выглядит так: кончик джека (TIP) — посыл сигнала (выход), кольцо (RING) — возврат сигнала (вход), земля (SLEEVE) — общий контакт. Джековый разъем сокращенно называют TRS, как аббревиатуру от TIP, RING, SLEEVE.

Номер канала — порядковый номер, по которому определяется, в какой именно канал подается сигнал.

Регулятор чувствительности (GAIN) — это параметр предварительного усиления входного сигнала. ВАЖНО ! Чувствительность должна быть выставлена таким образом, чтобы при нажатой кнопке PFL (PreFaderLevel) индикаторы сигнала показывали уровень 0 Дб при рабочем уровне входного сигнала. Не допускайте переусиления или недоусиления сигнала. Как правило, это видно по гребенкообразному положению мастер регуляторов каналов.

Обрезной фильтр НЧ — используется для удаления суб низких частот из входящих сигналов для повышения разборчивости.

Регулятор уровня компрессии — изменяет количество динамического эффекта «компрессор» в канале. Используется для «уплотнения» слабых сигналов, сжимая динамический диапазон, но повышая уровень сигнала.

Индикатор пикового уровня — указывает на повышенный уровень входного усиления (чувствительности).

Регулятор ВЧ — корректирует уровень высоких частот (10 кГц) входного сигнала от -15 до +15 Дб.

Регулятор СЧ — корректирует уровень средних частот. Верхняя ручка изменяет частоту от 250 до 5кГц, нижняя уровень этой частоты от -15 до +15 Дб.

Регулятор НЧ — корректирует уровень низких частот (100 Гц) входного сигнала от -15 до +15 Дб.

AUX шина 1 (Pre fader) — регулятор уровня сигнала, направляемого в универсальную шину AUX 1. Не зависит от положения регулятора общей громкости. Чаще всего используется для направления звука в мониторы.

AUX шина 2 (Pre/Post fader) — регулятор уровня сигнала, направляемого в универсальную шину AUX 2. Может не изменяться/изменяться в зависимости от уровня общей громкости канала. Используется для мониторинга (Pre) или посыла на внешнюю обработку (Post).

Переключатель AUX 2 — меняет параметр Pre/Post шины AUX 2.

Регулятор уровня эффектов — изменяет количество обработки входного сигнала встроенным блоком эффектов.

Регулятор баланса — позволяет направить сигнал в левый или правый канал звуковой системы.

Кнопка включения канала — позволяет замьютировать канал одним нажатием. Отключается как мастер выход, так и префейдер выход на AUX. В нажатом положении подсвечивается желтым светодиодом.

Кнопка включения PreFaderLevel — служит для настройки чувствительности канала.

Кнопка направления в подгруппу 1-2 — служит для группировки каналов, что дает возможность регулировать громкость нескольких каналов одним фейдером. Удобно при работе с группой вокалистов или озвучке ударной установки.

Кнопка направления в подгруппу 3-4 — см выше.

Кнопка направления в Stereo Out — направляет сигнал в шину главного выхода пульта. Очень коварная кнопка, если забыть ее нажать — можно очень долго искать неисправность колонок, усилителей и тд.

Мастер-регулятор — задает уровень громкости канала в общем миксе. Для нормальной работы — должен быть установлен на уровне 0 Дб.

C входным каналами разобрались. Перейдем к блоку эффектов. У всех микшеров он выглядит по разному, но принцип работы идентичен.

Селектор выбора программ — выбирает используемый тип обработки сигнала.

Регулятор параметра эффекта — отвечает за качественную характеристику эффекта, например количество повторов дилея или длинну «хвоста» холла.

Регулятор AUX 1 — направляет эффект в универсальную шину AUX 1. Очень полезная функция, если вокалист привык слышать из мониторов свой голос в обработаном виде.

Регулятор AUX 2 — см выше.

Список программ встроенного блока эффектов — выберите подходящий вам эффект вращением селектора выбора программ.

В остальном канал блока эффектов идентичен микрофонному каналу.

  • Reverb Hall 1
  • Reverb Hall 2
  • Reverb Room 1
  • Reverb Room 2
  • Reverb Stage 1
  • Reverb Stage 2
  • Reverb Plate
  • Drum Ambience
  • Karaoke Echo
  • Vocal Echo
  • Chorus 1
  • Chorus 2
  • Flanger
  • Phaser
  • Auto WAH
  • Distortion



STEREO OUT — самый главный выход пульта. Сюда подключаются кабели, идущие в акустическую систему, кроссовер или усилитель. Кабели должны быть балансные, хорошего сечения, дабы избежать помех и потерь основного сигнала. В данном микшере выходы продублированы балансными джеками для удобства подключения акустической системы.

Monitor out — дополнительный стерео выход. Используется для подключения контрольных мониторов или записывающих устройств. Так же можно использовать для соединения нескольких микшерных пультов в цепь.

Phones — выход для подключения наушников. В большинстве пультов выполнен разъемом 6,3 jack. При использовании наушников с мини-джеком необходимо использовать переходник.

Group out — балансные выходы шины Group 1-2/3-4. Используются для подключения записывающих устройств или для оперативной регулировки уровня сгруппированных сигналов одним фейдером.

Aux send — балансные выходы шины AUX. Используются для подключения сценических мониторов или внешней обработки.

Aux return — балансные входы шины AUX. Используются для возврата обработанного сигнала с шины AUX. Может оптравляться как в Stereo out, так и в шины AUX. Так же может использоваться для подключения внешнего сигнала с проигрывателя или другого микшерного пульта.

Нижняя часть мастер-секции представляет из себя набор регуляторов входов/выходов верхней части мастер-секции. Стоит обратить внимание, что сигнал групп 1-2/3-4 можно отправить в Stereo out, что дает возможность изменить громкость сразу нескольких каналов, собранных в группу, в общем миксе!

Продвижение сайта на безграничных просторах интернета. Помните, хорошо раскрученные позиции сайта, это прежде всего ваша денежная прибыль от зазказов

Если у Вас уже есть микшер, то возникает следующий вопрос — всего ли достаточно, чтобы подключить микшер к компьютеру.
Существует несколько способов подключения с использованием различных переходников, выносных звуковых карт.
Мы же будем подключать микшер с помощью кабеля с двумя коннекторами Jack (6,35мм — 1/4 дюйма) и одним mini – jack (3,5мм — 1/8 дюйма), который по размерам такой же как и у наушников в плеере.

Итак, перейдем от вступлений к процессу подключения.

Подключаем кабель к микшеру и компьютеру

1. Так как микшер Behringer Xenyx 502 я получил по почте раньше, чем переходник питания, то у меня было время выставить его настройки.


(Рисунок 1)

Где первые 5 ручек настройки в первом ряду относятся к микрофону и внизу подписаны цифрой 1.
Второй ряд, первые две, к входам 2/3.
Второй ряд, третья и четвертая к входам 4/5.

Как я предполагаю, все, что накручивается для микрофона относится к выходам R и L.
Если перекрутить настройки, то вместо стерео сигнала будет моно, а так же можно включить лишний эффект.
Поэтому можно просто скопировать начальные настройки, а затем уже исследовать настройки своего микшера самостоятельно.

(Рисунок 4)

Легко видеть, что самое сложное в подключении микшера состоит в том, чтобы найти правильный кабель для подключения.
Если у Вас есть другой кабель, то можно использовать переходник в виде коннектора 6,35мм с входом под подключение 3,5мм коннектора.

Проверка работы

Смысл проверки работы микшера в том, что возникает изначальный вопрос — стоил ли вообще покупать микшер.
Можно ли было купить микрофон и не париться.
Так же мы проверим правильность подключения микшера, чтобы убедиться в том, что все работает.

4. Подключаем конденсаторный микрофон.


(Рисунок 5)

5. Операционная система Windows 8 сообщает, что новое устройство готово к использованию.


(Рисунок 6)

6. Открываем программу «Киностудия», чтобы записать закадровый текст.
6.1. Добавляем фото или видео.
6.2. Нажимаем кнопку «Записать закадровый текст».


(Рисунок 7)

6.3 Нажимаем кнопку «Записать».

кнопка — записать


(Рисунок 8)

7. Записываем звук и убеждаемся, что микрофон и микшер работают.


(Рисунок 9)

Результат записи видео с закадровым текстом.

Конденсаторный микрофон который был подключен к микшеру с фантомным питанием определился в компьютере без проблем.

Если остались еще вопросы, рекомендую прочесть статью про подключение микшера к ноутбуку , пользуйтесь возможностью задавать вопросы в комментариях.
Что касается того, сколько стоит микшер, кабели и микрофон, то стоимость их будет изменяться в зависимости от условий доставки и текущих цен продавца.
В статье описывал микшер Behringer Xenyx 502 и микрофон B1. Мой отзыв в данном случае положительный. Хотелось бы узнать и Ваш отзыв.

Музыканты часто используют в работе электронные устройства для обработки звука. Они облегчают создание музыкальных композиций, делают процесс универсальным и удобным. Для таких целей к компьютерам подключают микшерные пульты. Они открывают новые возможности для музыкантов. Но для этого нужно знать, как подключить микшерный пульт к различным устройствам.

Виды микшеров

Чтобы подключить микшер к ноутбуку или другому устройству, необходимо выяснить комплектацию подключаемого оборудования.

Существуют следующие виды микшерных пультов:

  1. Аналоговые микшеры подключается с помощью кабелей к аналоговым выходам компьютера.
  2. Цифровые микшеры соединяются специальными кабелями с помощью USB разъемов к цифровым интерфейсам.

Способы подключения

Для всех моделей микшерных пультов способы соединения могут быть следующими:

  1. Линейный вход. Он обозначается как «Line In». При этом компьютер становится источником звука. При правильном подключении компьютер будет выдавать стереосигнал.
  2. Выходы «Booth» и «Master» позволяют записать звук с микшера. Кабель должен иметь на одном конце штекер «джек 3,5», а на другом – два разъема RCA. Для записи звука этих выходов вполне достаточно.
  3. Если на ноутбуке или компьютере имеется звуковая карта с несколькими каналами, то можно настроить 2 стереосигнала и 2 канала микшера. При таком подключении звуковой карты к микшерному пульту качество звучания будет лучше.
  4. Через гнездо «midi» или через USB-выход. Они позволяют корректировать параметры звуковых программ.

Чтобы не было проблем с подключением микшерного пульта, рекомендуется использовать качественные изделия известных компаний.

Подбор переходников и кабелей

Это важная часть процесса подключения микшера. После приобретения микшера вилка шнура питания может не подойти для подключения в розетку. Возможно потребуется купить переходник «Евро».

Для подключения к ноутбуку и другим устройствам, кабель должен иметь соответствующие штекеры. Поэтому заранее следует проверить виды гнезд и коннекторов. Длина кабеля также должна быть достаточной.

Для соединения микрофона, например, марки Felyby, с микшерным пультом потребуется кабель XLR соответствующей длины.

Подключение к звуковой карте ПК и ноутбуку

В большинстве ноутбуков гнездо для микрофона находится на боковой стороне, но может располагаться и сзади. На системных блоках компьютеров таким гнездом будет выходной канал звуковой карты. Он обозначается изображением микрофона.

Подключите микрофон и дождитесь определения его системой. Если этого не произошло, зайдите в «Панель управления» системы. В разделе «Оборудование и звук» найдите «Диспетчер Реалтек» и проверьте настройки драйвера. Нажмите кнопку «Задать стандартное устройство», микшер и микрофон должны начать работать.

Подключение к усилителю и колонкам

Эти устройства также можно соединить с микшерным пультом. Работу по подключению рекомендуется производить при отключенном питании, чтобы не допустить короткого замыкания.

Найдите среди гнезд материнской платы ПК линейный выход. Чаще всего он помечается с завода зеленой расцветкой. Воткните в него «джек» стереокабеля, а другой конец подключите в гнездо «In» микшерного пульта.

Затем выход «Out» микшера соедините со входом «In» усилителя, к которому подключите колонки. Если в них встроена своя плата усиления, то к микшеру их нужно подключать посредством гнезд «Out R» и «Out L», соответственно правой и левой колонок.

Не забудьте проверить параметр сопротивления колонок. Эта величина должна соответствовать сопротивлению усилителя. В противном случае громкость звучания может значительно снижаться.

Подключение к другим устройствам

Кроме описанных выше устройств, микшерные пульты можно подключать к ресиверу, телефону, телевизору, а также к альтернативным колонкам со встроенным усилителем. Подключение микшеров к музыкальному центру считается нецелесообразным, так как там имеется много настроек звука по различным параметрам.

Микшерный пульт можно подключить к телефону. Для этого на мобильное устройство устанавливают специальные приложения. Но многие из них выдают только монозвук. Необходимо скачивать профессиональные программы.

Ко многим моделям микшеров, в том числе «Behringer», можно найти инструкции по подключению в Интернете. Там подробно описываются все действия и способы устранения неполадок, можно скачать программы для обработки звука, например, «fl studio». Поэтому при возникновении неисправностей рекомендуется зайти на официальный сайт производителя вашей модели микшерного пульта.

В сети можно найти даже старые инструкции микшеров, например, используемых в 80-х годах прошлого века «Карат».

Как подключить микшер?



Творчество современных музыкантов, а особенно тех, которые используют в работе музыкальную электронику, трудно представить себе без использования различного оборудования для обработки звука. Оно используются для того, чтобы улучшить процесс создания музыки, сделать его как можно более удобным, совершенным и универсальным. Именно для этих целей музыканты и люди других профессий, работающие со звуком, подключают к компьютеру микшерные пульты. Эти устройства дают много новых возможностей при работе со звуком. О том, как подключить микшер к компьютеру правильно и пойдет речь далее.

Как подключить микшер: основные способы

Перед тем, как подключить микшер к компьютеру, следует ознакомиться с особенностями устройства того микшера, который будет необходимо подключать — найти на его задней панели все входы и разъемы и подходящие к ним кабели, узнать их названия и назначения. Это поможет ускорить процесс подключения. О том, как настроить микшер, лучше всего прочитать в инструкции к каждому конкретному аппарату, поскольку особенности настройки могут зависеть от особенностей его устройства.

Что же касается способов подключения, то они будут одинаковыми для всех моделей микшеров. А именно:

  1. Если подключить микшер через его линейный вход (соответствующим ему кабелем Line In), компьютер станет источником звукового сигнала. Если подключение будет произведено правильно, компьютер даст на один из каналов стерео-сигнал. О правильном включении микшера рассказывается в статье .
  2. Для записи музыки через компьютер микшер требуется подключить к разъему компьютера через выходы «Master» или «Booth». Это следует делать при помощи кабеля со стерео-джеком 3,5 на одном конце и двумя RСA-разъемами на другом, используя все тот же линейный вход.
  3. Если на компьютере установлена многоканальная звуковая карта, то с ее помощью имеет смысл подключить два канала микшера и два стерео-сигнала. В этом случае качество сведения звука, который производится на компьютере, будет намного выше.
  4. Изменять параметры компьютерных программ при работе со звуком через микшер можно только в том случае, если у микшера имеется USB-выход или если он поддерживает «midi».

Чтобы не возникало проблем с подключением микшера, следует пользоваться качественными микшерными пультами от известных, хорошо зарекомендовавших себя производителей.

КАК ПОДКЛЮЧИТЬ МИКШЕРНЫЙ ПУЛЬТ ДЛЯ ПОДКАСТИНГА — ОБРАЗОВАНИЕ

Если вы хотите, чтобы в студии было больше людей, или вы хотите развлекать гостей своим подкастом, вам нужен не просто хороший микрофон. (В противном случае произойдет передача микрофона туда-сюда, и

Содержание:

Если вы хотите, чтобы в студии было больше людей, или вы хотите развлекать гостей своим подкастом, вам нужен не просто хороший микрофон. (В противном случае произойдет передача микрофона туда-сюда, и через некоторое время он будет отвлекать внимание.) Вам также потребуются входы для дополнительных микрофонов и полный контроль над этими несколькими микрофонами.

Наряду с хорошими микрофонами, вы захотите инвестировать в доска смешивания Что за микшерный пульт (или Смеситель) для вашего подкаста открывает опции записи, такие как несколько хостов или гостей, запись акустических инструментов и балансирование звука, чтобы подчеркнуть один голос над другим или сбалансировать оба без проблем.

Вы видите микшеров на рок-концертах и ​​в закулисных документальных фильмах для кино и звукозаписывающей индустрии. Они бывают разных форм и размеров; Проверьте микшер Behringer Q1202USB. Менее чем за 100 долларов вы можете подключить четыре микрофона и несколько дополнительных стереовходов и подключить их непосредственно к USB-порту компьютера.

Прежде чем вынуть свой миксер из упаковки, убедитесь, что у вас есть место для него где-нибудь на столе или в общем помещении, где вы собираетесь подкастировать. Что-то, что вы захотите рассмотреть, это то, насколько близко вы хотите быть к микшеру. Идеальная досягаемость для вашего смесителя короткая. Независимо от того, записываете ли вы себя или балансируете уровни тех, кто вас окружает, вычистите участок в пределах досягаемости. Вы будете счастливее из-за этого.

Анатомия смешивающей доски

Самый простой способ взглянуть на микшерный пульт, как если бы вы разделяли компьютер на разные студии звукозаписи. Но вместо того, чтобы звонить им студии, эти разделы называются дорожек.

Микшерный пульт содержит моно-треки и стерео-треки, и вы можете использовать любой из этих треков для ввода или вывод аудиосигналов. Независимо от марки или модели, микшерные пульты чрезвычайно разнообразны. Если у вас есть подкастинг с другом, вы можете подключить две микрофоны через микшер, чтобы вам не пришлось суетиться вокруг одного и того же микрофона или перемещать его вперед и назад, когда вы по очереди говорите.

Несколько микрофонов — лучший вариант, когда вы и ваши друзья собрались для записи. Реальным преимуществом микшера является то, что он позволяет вам независимо регулировать уровни звука этих нескольких входов, чтобы они звучали равномерно.

Вам также может быть интересно узнать обо всех этих дурацких ручках на микшерном пульте. Некоторые из регуляторов имеют дело с различными частотами в вашем голосе и могут углубить, повысить резкость или смягчить качества вашего голоса и, возможно, даже помочь отфильтровать окружающих. фоновый шум (это звук пустой комнаты, потому что даже в тишине есть шум). Ручки на микшерной панели, которые являются вашей главной заботой, — это те, которые контролируют вашу громкость или уровни, как доска помечает их. Чем выше уровень, тем больше входного сигнала получает ваш голос при записи. Если один из ваших треков используется для вывода, уровень определяет громкость воспроизведения через наушники.

Легенды хэви-метала Spinal Tap может предпочесть звуковое оборудование, которое «идет до 11», но проворачивание вашей микшерной платы вверх и оставление ее таким образом не принесут пользы вашему подкасту. Лучший способ справиться со звуком — установить уровни перед подкастингом. Вот что происходит, когда вы видите, как дорожники на концерте проверяют микрофон. Очень знакомый вариант «Проверь один, проверь два, проверь-проверь-проверь…» — это один из способов установки уровней, но лучший способ — просто воспроизвести, как если бы вы подкастировали, а затем отрегулировать уровни звука в соответствии с вашими требованиями. измеритель единиц измерения громкости (VU) приложения.

Теперь, когда вы очистили свой стол (обратите внимание на пыльных кроликов!) И создали идеальное место для смесителя, установите смеситель там, где вы хотите. И затем убедитесь, что вы можете увидеть следующие элементы:

  • Ваш USB или FireWire микшер
  • Блок питания
  • USB или FireWire кабель

Прежде чем подключить новый микшер, проверьте веб-сайт производителя на наличие загрузок (драйверов, обновлений микропрограмм, исправлений и т. Д.), Необходимых для работы вашей цифровой микшерной платы.

Микшеры USB и FireWire настолько схожи по настройке, что вы можете использовать одинаковые шаги для обоих типов микшеров. Независимо от того, куда вы попали в дебаты по Mac / PC, вы можете выполнить следующие шаги, чтобы подключить вашу микшерную плату:

  1. Выключи свой компьютер.
  2. Подключите источник питания к задней части микшера и к доступной розетке или удлинителю.
  3. Найдите доступный порт USB или FireWire и подключите соответствующий кабель микшера к компьютеру.
    Если порты вашего компьютера исчерпаны, вам нужно будет приобрести плату PCI, которая дает вашему компьютеру дополнительные порты USB или FireWire. Не запускайте цифровой микшер через концентратор, поскольку это повлияет на качество звука.

    Прямое соединение между вашим микшером и компьютером является лучшим.

  4. Подключите кабель USB или FireWire к задней панели вашего микшера.
  5. Подключите устройства ввода (микрофоны, наушники, мониторы и т. П.) К микшеру.
  6. Включите микшер, включив выключатели основного питания и фантомного питания.
  7. Запустите свой компьютер.
  8. Установите любые драйверы, которые могут понадобиться вашему микшеру USB / FireWire.

Следуйте инструкциям согласно прилагаемой документации производителя. Перезагрузите компьютер, если это необходимо.

И это все! Вы готовы к записи с помощью микшера USB или FireWire. Теперь с наушниками на голове и игрой вокруг, вы можете установить уровни на своем микшере, подходящие для записи.

Перед заполнением справочного руководства, прилагаемого к вашему микшеру, убедитесь, что вы знаете, как все работает. Такие кнопки, как «Mix to Control Room», неожиданно для вас имеют смысл, а не «та кнопка, которая должна быть нажата при записи». Понимание того, как все работает на вашем микшере, только делает вас лучшим подкастером, поэтому держите это справочное руководство рядом и выделите несколько карманов времени, чтобы тратить время на его чтение.

Как правильно настроить микрофон!? — RavenLoft

Как правильно настроить микрофон!?

На самом деле это не очень сложно, но существует ряд некоторых тонкостей, зная которые вы всегда сможете быстро и корректно включить всю систему звукоусиления и звучать максимально хорошо. Итак, рассмотрим пример – вы пришли на репетиционную точку – ваши коллеги уже практически готовы дать жару: барабанщик уже развешивает последние тарелки, а гитарист, воткнув провод в усилитель, выкручивает все ручки вправо. Перед вам совершенно непонятная система из колонок с кучей проводов, какие-то компрессоры, кроссоверы, усилители и конечно же совершенно чуждая вещь под названием микшерский пульт.  С чего стоит начать – полезным было бы определить являются ли колонки активными или пассивными. Отличить их достаточно легко – загляните им за спину – если вы видите кнопку включения – то вероятнее всего это активные колонки внутри которых есть собственные встроенные усилители. Предположим колонки подвешены под потолком и изучить что творится сзади решительно невозможно, есть шанс посмотреть куда идут от них провода – если они воткнуты в гнезда на пульте которые называются «mainout» то вероятно колонки активные (хотя конечно существуют микшерные пульты со встроенными усилителями и в этом случае подключение пассивных мониторов будет выглядеть точно также). Если провода, идущие от колонок тянутся в усилитель то мы имеем дело с пассивной акустической системой Первым шагом будет включение микшерного пульта. Перед включением обратите внимание чтобы фэйдера общей громкости на пульте были опущены вниз (обычно они располагаются в нижнем правом углу) На некоторых моделях пультов возле кнопки включения есть еще и кнопка включения фантомного питания (особенно пульты марки Behringer этим грешат). Не включайте фантомное питание, если не планируете пользоваться конденсаторными микрофонами! При использовании обычного динамического микрофона и включенном фантомном питании существуют шансы спалить микрофонный вход, и как следствие получить люлей от администратора репетиционной точки. Также хотелось отметить что провода для подключения динамических и конденсаторных микрофонов могут иметь имеют разную распайку. Время пришло: включаем всю систему! Если колонки пассивные, тыкаем включение усилителя, если активные, то просто нажмите ВКЛ на каждом мониторе (в случае включения активных мониторов обратите внимание на то, чтобы уровень громкости на обоих колонках был одинаковым и не был в самом максимальном положении.

На мой взгляд, положение 15 часа будет самое оно.) Возвращаемся к нашему пульту.


Сперва коммутируем наш микрофон с пультом – с одной стороны невозможно впихнуть невпихуемое с другой я очень хорошо знаю музыкантов поэтому будет не лишним сказать что соединение микрофона с пультом осуществляется с помощью провода XLR (мама — папа). На картинке с пультом нужная дырка отмечена цифрой No1 Далее по тексту будет приведен метод настройки который я выработал за долгое время тем я не претендую на то что это единственно правильный способ. Шаг 1 Выводим общую громкость на отметку 0 на некоторых пультах эта отметка выглядит как U Шаг 2 Рассмотрим настройки канала, в который вы воткнули микрофон. Ручка 4 (Gain)– пред усилитель канала поворачиваем в положение налево до упора. Кнопочка 5 (фильтр низких частот) – если мы используем микрофон, то эта кнопка должна быть нажата (если, например, запускаем фонограмму то отжата) Данная кнопка делает частотный срез – нище 100 герц. Ручки 6 Ручки параметрики — если вы используете хороший микрофон хороший пульт и хорошие колонки поставьте все ручки в среднее положение. Ручки 7 (Aux) отвечают за посылы. (Их используют, например, чтобы отправить сигнал на сценические мониторы) В рамках данной статьи, вам они не понадобятся можите оставить как есть или для красоты повернуть налево. Ручка 8 (Fx)отвечает за количество эффекта идущего на канал – часто бывает что на пультах есть еще ручка или фэйдер которые отвечают за общий уровень эффектов. (так что если общий уровень будет на 0 то даже при повороте в крайнее правое положение ручки на канале вы не услышите результата). На этапе настройки стоит убрать всю обработку повернув ручку налево. Ручка номер 9 (Pan) отвечает за панорамирование сигнала  — другими словами повернёшь налево звук пойдет из левой колонки, направо из правой. В нашем конкретном случае оставляем данную ручку посередине. Кнопка отмеченная на рисунке номером 10 называется Mute и в переводе обозначает “немой” – как не трудно догадаться данной кнопкой мы можем быстро включить выключить канал. Эх такую бы кнопку каждому музыканту – куда-нибудь на видное и легко доступное место )) Кнопка номер 11 называется PFL – prefaidlisten(прослушивание канала до фэйдера) – очень полезная кнопка с помощь которой мы можем посмотреть на уровень входящего сигнала и выставить его максимально точно.  Нажимаем ее!   Теперь поднимаем фэйдер громкости на нашем канале до 0 и пробуем попеть, с большой долей вероятности сигнал, который вы услышите, будет достаточно слабый так как изначально мы выкрутили ручку предуселения в 0 (ручка GainNo4). Теперь при нажатой кнопке PFL медленно начинаем поднимать уровень предусиления одновременно поем (не стесняйтесь попеть погроме так как в первую очередь нас интересуют самые громкие звуки которые вы собираетесь издавать). Необходимо следить за индикацией сигнала – уровень не должен переваливаться за границу 0 децибел так как сигнал который будет выше уровнем может претерпевать нежелательные искажения, а также оказывать отрицательное влияние на оборудование. Если индикация показывает, что уровень входящего сигнала уже на нуле, а громкости все ровно не хватает вы можете еще немного подтянуть фэйдер какала в верх – хотя, как правило, это может говорить либо о том, что колонки которые вы используете не достаточно мощные либо ваше ротовое отверстие издает слишком тихие звуки. Второе более вероятно) Выставив нужный уровень можно по вкусу добавить немного эффектов – ручкой номер 8, не увлекайтесь слишком много эффектов дает сильное размытие голоса в общей фонограмме. Еще пара дельных советов Если характер звука, который вы слышите, вам не нравится, есть шанс подправить картину при помощи настроек параметрического эквалайзера. Старайтесь пользоваться параметрикой на вычитание, а не на прибавление. Будьте внимательны при подстройке. Обратите внимание, что 2 ручки, которые находятся посередине, отвечают за разные параметры. Одна — это выбор частоты, находящейся в среднем диапазоне, а вторая — уровень, на который мы будем усиливать или наоборот, проваливать данную частоту.  Ну вот, дружок – репетиция закончилась, а ты как раз успел во всем разобраться и настроить себе прекрасный звук! Помните всегда есть шанс ускорить процесс настройки и сделать его максимально безопасным – позовите администратора он наверняка знает что делать.

Искренне Ваш Алексей Спиридонов.

Как подключить наушники к микшеру

Чтобы подключить микшер к ноутбуку, нужен микшер, кабель и ноутбук. Казалось бы, все просто, однако во время подключения возникло несколько препятствий: 1. нужно было выбрать кабель — переходник с двух выходов микшера в один вход ноутбука; 2. после подключения оказалось, что гарнитура (микрофон с наушниками) не работает и нужен конденсаторный микрофон; 3. конденсаторный микрофон так же сразу не заработал и пришлось вникнуть в настройки. Далее постараюсь описать весь процесс пошагово и с фотографиями.

Подбор кабелей и переходников


1. Купив микшер я был удивлен, так как увидел, что вилка питания была необычная, хотя на ней было написано, что прибор работает от 220В. Оказалось, что для блока питания микшера нужен переходник «UK — Евро». В магазине не было, поэтому я выписал пару и оба подошли, поэтому не вижу смысла слишком беспокоиться по этому поводу. Просто если собираетесь купить микшер, то обратите внимание нужен ли переходник.

2. Выбор кабеля для подключения микшера к ноутбуку. Выходы микшера — 2шт, поэтому выбирал кабель у которого два коннектора Jack (6,35мм — ¼ дюйма) переходят на mini — jack (3,5мм — 1/8 дюйма).

3. Для подключения микрофона к микшеру так же был приобретен кабель XLR (коннекторы — мама / папа), но уже большей длины (6 метров). Я не часто сталкивался с микрофонами и поэтому боялся покупать такой кабель, — вдруг не подойдет, но опасения оказались напрасными. Хотя мне хотелось чего-то более знакомого типа USB.

Подключение к ноутбуку


4. На боковой панели ноутбука есть вход для подключения микрофона, туда мы и подключаем микшер с помощью кабеля.

(Рисунок 4)

5. В windows почему-то не возникло никаких сообщений о том, что подключен микрофон. Только появилось сообщение драйвера.

6. В настройках звука так же не было никаких новых устройств и микрофон подключенный через микшер не работал.

7. В настройках драйвера оказалось нужно совершить небольшие манипуляции, чтобы можно было услышать звук. 7.1. Для начала откроем настройки драйвера зайдя в «Панель управления / Оборудование и звук» и выбрав «Диспетчер Realteck HD».

7.2. В настройках драйвера переходим на вкладку «Микрофон» и нажимаем кнопку на которой на рисунке текст «Задать стандартное устройство». Кнопка на данный момент не активна, так как я ее уже нажимал и там был другой текст, что означает, что главное нажать эту кнопку.

7.3. Микрофон заработал, а это значит и микшер так же работает.

Настройка микшера

Видео, в котором сказано как настроить микшерный пульт и настолько понятно, насколько возможно.

Выводы


Микшер конечно подключен, шума стало меньше, звук громче, но куча новых проводов.

Тест микшера

Запись с микрофона сделана на ноутбуке с помощью программы Camtasia. Говорил тихо, рядом работал компьютер, но звук слышен и шума как раньше нет.

Микшер в сравнении: — гарнитура с микрофоном — здесь; — микрофон Audio-Technica AT2020 USB с очень плохим качеством звука — тут.

Автор: Сергей Титов При написании статьи использовался микшер Behringer Xenyx 502 и микрофон B1, ноутбук Samsung. Про некоторые моменты пришлось умолчать, поэтому если есть вопросы, обязательно задавайте.

Как подключить ноутбук к микшерному пульту

Подключение микшера Behringer к ноутбуку

Чтобы подключить микшер к ноутбуку, нужен микшер, кабель и ноутбук.
Казалось бы, все просто, однако во время подключения возникло несколько препятствий:
1. нужно было выбрать кабель – переходник с двух выходов микшера в один вход ноутбука;
2. после подключения оказалось, что гарнитура (микрофон с наушниками) не работает и нужен конденсаторный микрофон;
3. конденсаторный микрофон так же сразу не заработал и пришлось вникнуть в настройки.
Далее постараюсь описать весь процесс пошагово и с фотографиями.

Подбор кабелей и переходников

1. Купив микшер я был удивлен, так как увидел, что вилка питания была необычная, хотя на ней было написано, что прибор работает от 220В. Оказалось, что для блока питания микшера нужен переходник «UK – Евро». В магазине не было, поэтому я выписал пару и оба подошли, поэтому не вижу смысла слишком беспокоиться по этому поводу. Просто если собираетесь купить микшер, то обратите внимание нужен ли переходник.

Переходник для блока питания микшера

2. Выбор кабеля для подключения микшера к ноутбуку. Выходы микшера — 2шт, поэтому выбирал кабель у которого два коннектора Jack (6,35мм — ? дюйма) переходят на mini – jack (3,5мм — 1/8 дюйма).

Кабель — переходник с jack на mini-jack

3. Для подключения микрофона к микшеру так же был приобретен кабель XLR (коннекторы — мама / папа), но уже большей длины (6 метров). Я не часто сталкивался с микрофонами и поэтому боялся покупать такой кабель, — вдруг не подойдет, но опасения оказались напрасными. Хотя мне хотелось чего-то более знакомого типа USB.

XLR (мама — папа) кабель для подключения микрофона

Подключение к ноутбуку

4. На боковой панели ноутбука есть вход для подключения микрофона, туда мы и подключаем микшер с помощью кабеля.

Вход под микрофон в ноутбуке

5. В windows почему-то не возникло никаких сообщений о том, что подключен микрофон. Только появилось сообщение драйвера.

6. В настройках звука так же не было никаких новых устройств и микрофон подключенный через микшер не работал.

Не отображается название микрофона подключенного к микшеру

7. В настройках драйвера оказалось нужно совершить небольшие манипуляции, чтобы можно было услышать звук.
7.1. Для начала откроем настройки драйвера зайдя в «Панель управления / Оборудование и звук» и выбрав «Диспетчер Realteck HD».

Переходим к настройкам драйвера звуковой карты

7.2. В настройках драйвера переходим на вкладку «Микрофон» и нажимаем кнопку на которой на рисунке текст «Задать стандартное устройство».
Кнопка на данный момент не активна, так как я ее уже нажимал и там был другой текст, что означает, что главное нажать эту кнопку.

включение микрофона в настройках драйвера

7. 3. Микрофон заработал, а это значит и микшер так же работает.

Настройка микшера

Видео, в котором сказано как настроить микшерный пульт и настолько понятно, насколько возможно.

Выводы

Микшер конечно подключен, шума стало меньше, звук громче, но куча новых проводов.

Тест микшера

Запись с микрофона сделана на ноутбуке с помощью программы Camtasia.
Говорил тихо, рядом работал компьютер, но звук слышен и шума как раньше нет.

(Рисунок 10)
На мой взгляд звук чуть хуже из-за звуковой карты или колонок ноутбука, но шума нет.

Микшер в сравнении:
— гарнитура с микрофоном — здесь;
— микрофон Audio-Technica AT2020 USB с очень плохим качеством звука — тут.

Автор: Сергей Титов
При написании статьи использовался микшер Behringer Xenyx 502 и микрофон B1, ноутбук Samsung.
Про некоторые моменты пришлось умолчать, поэтому если есть вопросы, обязательно задавайте.

Подключение микшера Behringer к ноутбуку

Чтобы подключить микшер к ноутбуку, нужен микшер, кабель и ноутбук.
Казалось бы, все просто, однако во время подключения возникло несколько препятствий:
1. нужно было выбрать кабель – переходник с двух выходов микшера в один вход ноутбука;
2. после подключения оказалось, что гарнитура (микрофон с наушниками) не работает и нужен конденсаторный микрофон;
3. конденсаторный микрофон так же сразу не заработал и пришлось вникнуть в настройки.
Далее постараюсь описать весь процесс пошагово и с фотографиями.

Подбор кабелей и переходников

1. Купив микшер я был удивлен, так как увидел, что вилка питания была необычная, хотя на ней было написано, что прибор работает от 220В. Оказалось, что для блока питания микшера нужен переходник «UK – Евро». В магазине не было, поэтому я выписал пару и оба подошли, поэтому не вижу смысла слишком беспокоиться по этому поводу. Просто если собираетесь купить микшер, то обратите внимание нужен ли переходник.

Переходник для блока питания микшера

2. Выбор кабеля для подключения микшера к ноутбуку. Выходы микшера — 2шт, поэтому выбирал кабель у которого два коннектора Jack (6,35мм — ? дюйма) переходят на mini – jack (3,5мм — 1/8 дюйма).

Кабель — переходник с jack на mini-jack

3. Для подключения микрофона к микшеру так же был приобретен кабель XLR (коннекторы — мама / папа), но уже большей длины (6 метров). Я не часто сталкивался с микрофонами и поэтому боялся покупать такой кабель, — вдруг не подойдет, но опасения оказались напрасными. Хотя мне хотелось чего-то более знакомого типа USB.

XLR (мама — папа) кабель для подключения микрофона

Подключение к ноутбуку

4. На боковой панели ноутбука есть вход для подключения микрофона, туда мы и подключаем микшер с помощью кабеля.

Вход под микрофон в ноутбуке

5. В windows почему-то не возникло никаких сообщений о том, что подключен микрофон. Только появилось сообщение драйвера.

6. В настройках звука так же не было никаких новых устройств и микрофон подключенный через микшер не работал.

Не отображается название микрофона подключенного к микшеру

7. В настройках драйвера оказалось нужно совершить небольшие манипуляции, чтобы можно было услышать звук.
7.1. Для начала откроем настройки драйвера зайдя в «Панель управления / Оборудование и звук» и выбрав «Диспетчер Realteck HD».

Переходим к настройкам драйвера звуковой карты

7.2. В настройках драйвера переходим на вкладку «Микрофон» и нажимаем кнопку на которой на рисунке текст «Задать стандартное устройство».
Кнопка на данный момент не активна, так как я ее уже нажимал и там был другой текст, что означает, что главное нажать эту кнопку.

включение микрофона в настройках драйвера

7.3. Микрофон заработал, а это значит и микшер так же работает.

Настройка микшера

Видео, в котором сказано как настроить микшерный пульт и настолько понятно, насколько возможно.

Выводы

Микшер конечно подключен, шума стало меньше, звук громче, но куча новых проводов.

Тест микшера

Запись с микрофона сделана на ноутбуке с помощью программы Camtasia.
Говорил тихо, рядом работал компьютер, но звук слышен и шума как раньше нет.

(Рисунок 10)
На мой взгляд звук чуть хуже из-за звуковой карты или колонок ноутбука, но шума нет.

Микшер в сравнении:
— гарнитура с микрофоном — здесь;
— микрофон Audio-Technica AT2020 USB с очень плохим качеством звука — тут.

Автор: Сергей Титов
При написании статьи использовался микшер Behringer Xenyx 502 и микрофон B1, ноутбук Samsung.
Про некоторые моменты пришлось умолчать, поэтому если есть вопросы, обязательно задавайте.

Самой первой задачей, которая встает перед любым новичком-диджеем, является правильная коммутация всего звукового оборудования, которое есть у него на данный момент в наличии. Если диджей-клубный, то ему немного проще, т.к. ему нужно всего лишь подключиться к микшеру, а все остальное уже сделают другие люди. Но нам, как мобильным диджеям, надо все знать и уметь делать самим, разбираться в аппаратуре. Именно о коммутации, настройке микшера и способах подключить микшер к ноутбуку мы сегодня и поговорим.

Но для начала, давайте вспомним, что именно собой представляет микшер. Для непрофессионала, эта коробка с ручками, куда проводами подключаются микрофоны, гитары, всевозможные аудио проигрыватели. И крутя ручки на микшере мы можем менять звуки, которые мы слышим из колонок. Микшерная консоль — сердце любой акустической системы. В настоящее время микшеры делятся на аналоговые и цифровые.

Цифровые микшеры.

В них входящий аналоговый сигнал преобразуется в цифровой код. После этого этот код меняется в соответствии с нашими пожеланиями, обрабатывается и изменяется. Плюсом цифровых микшеров можно считать их небольшой вес и объем, а так же огромная возможность по изменению и обработки звука встроенными программами.

Минус цифрового микшера- его цена, она ощутимо выше чем у аналоговых микшеров, плюс существует микроскопическая задержка по времени, которая возникает в процессе обработки аналогового сигнала сперва в цифру, а затем снова в перекодировку цифры в аналоговый сигнал. Встроенным процессорам нужно некоторое время для всех этих манипуляций. Эта задержка практически неощутима, но она все же присутствует.

Так же минусом можно считать и низкую ремонтопригодность данных микшеров, их никто не ремонтирует, поэтому если вы его зальете пивом или водкой с колой, то все, можете его выбрасывать.

Аналоговые микшеры.

В этих микшерах сигнал не кодируется в цифру, мы работаем напрямую с сигналами, аналогичным звуковым колебаниям, т.е. всем тем звукам, что мы слышим напрямую своими ушами. Эти микшеры относительно недорогие, надежные и простые в освоении.

Если нам надо изменить звук, который поступает в аналоговый микшер, то нам надо покупать отдельные приборы, правильно их подключить и настроить. Есть микшеры в которых уже есть простейшие процессоры эффектов, таких как ревербератор, вокал эхо и так далее.

Плюсом аналоговых микшером можно назвать их низкая цена, простота, надежность, ремонтопригодность. В общем, все то, что любим мы — мобильные диджеи. Поэтому неудивительно, что большинство микшеров используемых в разъездной свадебно-танцевальной работе являются аналоговыми.

Подключение микшера к ноутбуку.

Пожалуй самым распространенным способом подключения можно считать использование для коммутации обычного провода miniJack-2RCA ( мини джек — два тюльпана ). Купить данный провод можно в любом магазине торгующим радиодеталями.

Красный разъем обозначает правый СТЕРЕО канал. Если посмотреть на микшер, то можно заметить отметки R и L (left— левый, right- правый ). Вот в гнездо R мы и вставляем красный штекер тюльпана, естественно через переходник 2rca- jack.

Это самый простой и к сожалению, самый распространенный способ подключения ноутбука микшеру. Чем он плох? Ну во-первых, китайские провода miniJack-2RCA как правило, очень плохого качества. Они перетираются, изнашиваются очень быстро. И мы начинаем слышать посторонний шум и треск в наших колонках. Использование переходников 2rca- jack тоже вносит толику помех в нашу звуковую аппаратуру.

Еще минусом такого способа подключения можно считать низкое качество воспроизведения встроенных звуковых карт ноутбуков. Мы с друзьями специально сравнивали качество встроенных и usb- звуковых карт, так последние звучали гораздо лучше и интереснее, чем те карты, которые по умолчанию стоят в ноутбуках.

А если вспомнить предварительную настройку и подключение звуковой карты Behringer UCA 200 к ноутбуку, то все системные звуки которые мы переключали на встроенную карту в нашем случае будут звучать в колонках. Поэтому лучше использовать внешние звуковые карты.

Подключение внешней звуковой карты к ноутбуку.

Если вы цените хороший звук, то вам стоит задуматься о приобретении внешней звуковой USB карты. Можно даже самой бюджетной на подобии Behringer UCA 200. Что мы получаем в данном случае? Естественно, более качественный звук. Отсутствие переходников и дешевых китайских проводов убережет нас от лишних шумов и треска на дискотеке.

Стоит обратить внимание, что на самой карте есть несколько входов и выходов, предназначенных соответственно для вывода аудио сигналов на микшер и для ввода аналоговых сигналов для дальнейшего их преобразования в цифру, в свою очередь это позволяет нам записать и оцифровать внешние источники сигналов.

Итак, подключив звуковую карту к ноутбуку, установив драйвера и подключив наш провод 2rca- jack к output ( выход ) карты, мы можем подключить наш ноутбук к микшеру, просто вставив джеки в соответствующие гнезда микшера. Именно такую схему подключения использую в своей работе и я, поэтому и вам советую подключаться так же.

Подключение внешней звуковой карты к ноутбуку для записи.

Дополнительно у нас появляется возможность записывать звук с нашего микшера, создавая тем самым миксы и демо записи наших выступлений. Для этого достаточно подключить 2RCA- тюльпаны на вход INPUT нашей звуковой карты Behringer UCA 200, а jack- джеки вставить в STEREO OUT или использовав провода тюльпан-тюльпан подключить REC OUT микшера к входу INPUT звуковой карты. Подключаем к микшеру микрофоны, настраиваем их, так же подключаем внешние источники сигналов, проигрыватели дисков, гитары.

Теперь мы можем не только записать фонограмму и голос с микрофона, но и обработать их на микшере, добавить нужный нам эффект, будь то ревер или вокал эхо. Можно сказать у нас получилась простейшая домашняя студия, для записей звука с микрофона и микшера на компьютер. Достаточно лишь запустить любой звуковой редактор, например Nero WaveEditor. и указать в настройках с чего именно писать звук ( USB Audio CODEC ).

Если мы подключим старый магнитофон к микшеру, то сможем данным способом оцифровать магнитофонные записи. Ну или раритетные виниловые диски, если подключим бабушкин проигрыватель грампластинок. Подключив через Директ-бокс электрогитару к микшеру, запишем и ее. А можно еще подключить микрофон и караоке плеер и записать целый концерт.

Подключив внешнюю звуковую карту к микшеру, мы получаем больше возможностей для творчества, более качественный звук, возможность создавать простейшую домашнюю студию. Так же подключая микшер к ноутбуку с помощью внешней звуковой карты, мы в дальнейшем сможем настроить наш компьютер так, что при звучании одного трека в колонках сможем прослушать другой трек в наушниках. Это пригодиться нам для клубных дискотек, для более качественного сведения треков в один качественный микс. Но об этом я пожалуй напишу в другой раз.

Как правильно подключить и настроить микрофон

Одно из основных умений мобильного диджея — правильная настройка микрофона, которая поможет подчеркнуть все особенности голоса ведущего или вокалиста, а также избавит от неприятного “гула” и так называемого фидбека. Я не раз сталкивался с ситуацией, когда диджей не мог правильно настроить микрофон, и этим портил практически всё торжество. Ведь не одному гостю не понравится свист и гул микрофона во произнесения тоста, да и ведущему хочется слышать свой голос ярким и приятным, без раздражительного “бубнения” или режущего звука на шипящих. Подключение микрофона к микшерной консоли Соединение микрофона или микрофонной базы с микшером, осуществляется с помощью кабеля XLR Male — Female. На многих микрофонных базах так же присутствует линейный выход (LINE) стандарта Jack, в таком случае у вас будет возможность использовать кабель Jack — Jack, но я этого делать не рекомендую, так как при использовании такого типа подключения мы можем столкнуться с ненужными помехами. Вставьте один конец кабеля (Female) в микрофон или микрофонную базу, а второй (Male) в канал микшерного пульта. Если вы используете радио микрофон, то включите микрофонную базу в сеть и нажмите на кнопку включения (ON), при этом не забывайте полностью убрать громкость канала, максимально опустив фейдер вниз. На этом таинство подключения завершено. Как видите тут нет ничего сложного и любой человек может справиться с этой задачей. Далее нам необходимо настроить звучание нашего микрофона. Чувствительность и громкость Начать настройку микрофона я предлагаю с регулировки чувствительности и громкости канала, к которому он подключен. Только на адекватно высокой, не дающей искажений, громкости мы сможем понять, что именно нам нужно добавить, а что срезать эквалайзером для настройки звучания нашего микрофона. Приведите все ручки на канале вашего пульта в нейтральное положение. Для эквалайзера и панорамы (PAN) это положение ручек на 12 часов, для чувствительности это полностью убранная влево ручка GAIN. Также стоит привести в положение 0 все ручки посыла FX и AUX (на некоторых консолях SEND). Нажмите кнопку PFL (Pre-Fade Listen), это позволит вам контролировать уровень входного сигнала при помощи индикатора громкости и выставить его максимально точно. Отдаём микрофон ведущему и плавно доводим громкость, фейдером канала, до значения 0 (на некоторых консолях U). Вращая ручку GAIN по часовой стрелке, увеличиваем мощность входящего сигнала и параллельно смотрим на индикатор громкости, наша задача вплотную приблизиться к порогу 0 db, но не превышать его. Так же необходимо поглядывать на индикатор PEAK (есть на большинстве консолей) если он начнёт сигнализировать красным — это наш максимальный уровень входного сигнала, выше уже начинаются искажения. Данный индикатор может изредка мигать, но только на самых громких звуках, и индикация должна быть кратковременной.Теперь совсем слегка убавляем чувствительность ручкой GAIN против часовой стрелки и выводим фейдер канала на уровень рабочей громкости. Если наш микрофон начинает “заводиться”, то просто убавляем чувствительность до тех пор, пока не пропадет весь фидбек. Эквализация После настройки чувствительности можно приступить к работе над тембром голоса при помощи эквалайзера. Стоит попросить ведущего или диктора размять голосовые связки, наговорить какие-то части своей программы для того, чтобы понять всю динамику голоса. Выставив рабочую громкость, начинаем работу эквалайзером. Тут стоит на слух понять, каких частот в голосе не хватает, а какие присутствуют в избытке и требуют вмешательства, и исходя из этого, вносить правки. На своем опыте скажу, что всегда стоит прибрать немного низких частот для того, чтобы избавиться от бубнежа, гула и возможных фидбеков. Если на канале есть возможность использования High-Pass фильтра (HPF), то настоятельно рекомендую срезать все частоты ниже 60 — 100 герц. Зачастую на различных ивентах и торжественных мероприятиях используются микрофоны нижнего ценового сегмента, и такие микрофоны не способны должным образом передавать верхние частоты. Поэтому для придания голосу большей разборчивости и объёма необходимо слегка добавить верхних частот. Но тут стоит быть аккуратным, так как если накрутить лишнего, то наш микрофон начнёт “заводиться” и появится режущий ухо фидбек. Если ваша консоль оснащена параметрическим эквалайзером, то стоит слегка, именно слегка, приподнять им всё, что выше 4000 гц. Это добавит голосу так называемого “песка”, сделает его более разборчивым, звонким и объёмным. Так же можно немного добавить компрессора, слегка повернув ручку COMP по часовой стрелке. Он сделает звучание голоса более плотным и насыщенным, но тут главное не перестараться, так как можно очень сильно пережать звук и получить неприятные искажения. Всё остальное стоит настраивать исключительно на слух, так как голоса у всех разные. Не бойтесь крутить ручки эквалайзера и всегда старайтесь уловить различие результата от тех или иных действий за вашей консолью. В конце снова регулируем громкость входного сигнала ручкой GAIN и доводим её до нужных нам значений, ориентируясь на индикаторы громкости, PEAK и собственные уши. Заключение Как видите, ничего сложного в настройке микрофона нет, главное — следить за индикаторами, работать ушами и стараться понимать то, что ты делаешь. Если подходить к настройке микрофона с умом, то даже при минимальных вмешательствах ничего заводиться и фонить не будет, а голос зазвучит разборчиво и ярко с любым музыкальным фоном. Надеюсь, материал оказался для вас полезным.

Часть 1: Подключение микрофонов к микшерам

Часть 1 из 3 частей серии TyTe о проверке звука.

На сцене, дома или в студии каждый битбоксер должен ознакомиться с микрофонами и их работой. Эта статья научит вас основам, которые вам нужно знать. Мы исследуем разницу между динамическими и конденсаторными микрофонами, фантомным питанием и балансными и несимметричными входами и выходами.

Что такое микрофон?

Микрофоны являются «преобразователями» и преобразуют энергию из одного формата в другой.Микрофоны преобразуют энергию звуковой волны в электрическую. Другими словами, они преобразуют ваш битбокс в электрический сигнал. Этот электрический сигнал передается по проводу и во входную секцию микшерного пульта (пульта) или цифрового интерфейса, где он смешивается с другими входными секциями и отправляется в выходную секцию, которая идет к усилителю и динамикам и / или записывающему устройству. например компьютер.

Динамический и конденсаторный микрофоны

Микрофоны бывают двух видов — динамический и конденсаторный.Они оба выполняют одну и ту же работу по преобразованию звуковых волн в электрический сигнал, но делают это по-разному. Есть два основных различия, о которых вам нужно знать. Во-первых, конденсаторным микрофонам требуется питание для работы, тогда как динамическим микрофонам для работы не требуется питание. Во-вторых, конденсаторные микрофоны более чувствительны к звуковым волнам, чем динамические микрофоны.

Практически все микрофоны, которые битбоксеры используют на сцене, являются динамическими. Например, Shure SM58, Sennheiser e835, AKG D5 и Audix Fireball.Однако в студии вы, скорее всего, будете записывать с использованием конденсаторного микрофона.

Фантомное питание

Конденсаторные микрофоны получают питание двумя способами. У них либо есть батарейный отсек, либо они получают питание от микшерного пульта. Эта мощность от микшерного пульта проходит по заземляющему проводу в кабеле между микшером и микрофоном и называется фантомным питанием. Фантомное питание составляет 48 вольт, и на большинстве микшеров обычно есть переключатель, обычно красный, с надписью + 48V.Также часто бывает маленький красный светодиод, чтобы показать, что фантомное питание включено.

Следует отметить два момента. Во-первых, без батареи или фантомного питания + 48V конденсаторный микрофон работать не будет вообще. Во-вторых, нельзя повредить динамические микрофоны, включив фантомное питание.

A Balancing Act

Микрофоны выдают очень малое напряжение, а кабели микрофонов улавливают много шума. Они действуют как длинные антенны. С такими слабыми звуковыми сигналами от микрофона нежелательные шумы могут стать настоящей проблемой.Это может быть электрический гул или радиосигналы проезжающего такси! Итак, умные электрики придумали решение, которое называется балансировкой.

Почти все микрофоны выводят так называемый симметричный сигнал. На всех профессиональных микрофонах вы заметите, что на разъеме есть три контакта. Этот тип разъема называется разъемом XLR. Один из контактов предназначен для земли, а два других несут звук. Теперь вы можете подумать, что вам нужен только один контакт и один провод для передачи электрического звукового сигнала, и вы будете правы.Так почему два контакта и два провода? Поясню…

Микрофоны выводят звук на два контакта и вниз по двум проводам. Оба контакта передают аудиосигнал, но электрические сигналы не совпадают по фазе на 180 градусов друг с другом. Другими словами, они похожи на противоположные или зеркальные сигналы. Когда электрический сигнал высокий на одном проводе, он низкий на другом, и наоборот. Если вы слушаете (подключив усилитель и динамики) к любому проводу, они будут звучать одинаково, они просто не совпадают по фазе друг с другом — они похожи на зеркальное отображение друг друга.Теперь, когда вы подключаете микрофон к сбалансированному микрофонному входу микшера, приходит умный момент. Внутри смесителя находится специальная электронная схема, называемая дифференциатором. Дифференциатор делает то, на что он похож. Он сравнивает два сигнала и пропускает только разные сигналы. Он сравнивает два аудиосигнала, распознает, что они не совпадают по фазе, и пропускает разницу (звук). Так как это помогает?

Любой шум, воспринимаемый кабелем, будет одинаковым на обоих проводах.Другими словами, он будет синфазным или идентичным. Дифференциатор смотрит на сигнал на двух проводах и, поскольку он пропускает только разницу, не пропускает шум. Умно а?

Что, если я подключу микрофон к несимметричному входу?

Когда вы подключаете микрофон к микрофонному входу, от XLR-штекера к XLR-гнезду, используя кабель XLR-мама-штекер XLR, вы можете быть уверены, что подключаете симметричный выход к симметричному входу, и вам не нужно беспокоиться об этом. Однако можно подключить микрофон к несимметричному входу. Обычно это происходит, когда вы подключаете микрофон к входу jack с помощью кабеля XLR-jack с гнездом. Что ж, это будет работать, но вы не получите преимуществ от снижения шума. Кроме того, вы можете обнаружить, что входные разъемы в микшерах ожидают гораздо более высокого уровня звука, а сигнал микрофона может быть тихим.

Микрофонные входы на микшерах

Большинство входных каналов микшера имеют два входа — симметричный (микрофонный) и небалансный (линейный) вход.Обычно есть переключатель для переключения между входами.

Разница между двумя входами, за исключением того, что один является симметричным, а другой несимметричным, заключается в том, что они имеют разные усилители для получения сигнала до нужного уровня для микшера. Микрофоны выводят очень слабый сигнал и поэтому требуют большего усиления, чем источник звука линейного уровня, такой как электрическое пианино или выход DJ-микшера. Из-за этого вы можете подключить микрофон к линейному входу, но никогда не должны подключать линейный выход к микрофонному входу! Если вы подключите линейный вход непосредственно к микрофонному входу, звук будет слишком громким и искаженным.

Д.И. Коробки

Большинство микшеров в студии или на сцене имеют жесткую проводку от микрофонных входов к настенным или напольным сценическим коробкам. Это означает, что ВСЕ, подключенное к сценической коробке, подключается к микрофонному входу. Но, как мы обнаружили в предыдущем разделе, вы не можете подключить источник линейного уровня к микрофонному входу. Чтобы обойти это, мы используем D.I. (Прямой впрыск) коробки. Эти маленькие коробочки преобразуют звук с линейного уровня на микрофонный.

Как микрофоны, Д.И. коробки бывают двух видов — пассивного и активного. Пассивный Д. ящики не нуждаются в питании, тогда как активный D.I. Ящики действительно нуждаются в питании, и, как вы уже догадались, вы можете включить активный D. ящики, использующие батарею или фантомное питание от микшерного пульта. Хорошая стереосистема D.I. Коробка должна быть в сумке каждого ди-джея или синтезатора!

Фильтр 100 Гц

Большинство профессиональных микшерных пультов или интерфейсов также включают кнопку фильтра высоких частот 100 Гц на каждом входном канале.Это схема, которая пропускает только частоты выше 100 Гц. Это означает, что он обрезает все, что ниже 100 Гц — ваши низкие частоты.

Причина использования фильтра 100 Гц заключается в том, что он исключает грохот сцены, треск микрофона и нежелательные шумы. Однако битбоксеры любят рокот, треск и шум! Обычно для вокалистов используются фильтры 100 Гц, поэтому важно убедиться, что фильтр 100 Гц не нажат во время исполнения или записи битбокса.

Сводка

Теперь вы знаете, как микрофоны подключаются к микшерам или интерфейсам, и вы готовы (для Части 2) устанавливать уровни — также известные как каскад усиления.

звук — Как подключить беспроводной микрофон (выход TRS) к микшеру (вход 1/4 дюйма)?

звук — Как подключить беспроводной микрофон (выход TRS) к микшеру (вход 1/4 дюйма)? — Музыка: обмен практикой и теорией
Сеть обмена стеков

Сеть Stack Exchange состоит из 177 сообществ вопросов и ответов, включая Stack Overflow, крупнейшее и пользующееся наибольшим доверием онлайн-сообщество, где разработчики могут учиться, делиться своими знаниями и строить свою карьеру.

Посетить Stack Exchange
  1. 0
  2. +0
  3. Авторизоваться Зарегистрироваться

Music: Practice & Theory Stack Exchange — это сайт вопросов и ответов для музыкантов, студентов и энтузиастов.Регистрация займет всего минуту.

Зарегистрируйтесь, чтобы присоединиться к этому сообществу

Кто угодно может задать вопрос

Кто угодно может ответить

Лучшие ответы голосуются и поднимаются наверх

Спросил

Просмотрено 1к раз

У меня проблемы с подключением беспроводного микрофона (петличный комплект) к аудиомикшеру.Мой беспроводной микрофон — Saramonic Blink 500, у которого есть выход TRS на приемнике, и мой аудиомикшер — Behringer Q502USB, который имеет вход 1/4 дюйма. Пока я использую только простой TRS на 1/4 дюйма для подключения кабеля TRS к микшеру. Я новичок в аудиотехнике, поэтому совершенно не понимаю, как эти штуки подключать …

В любом случае, я попытался подключить свой сарамоник напрямую к моему ноутбуку 3,5 мм, и он работает с входом типа «Line In» .. Спасибо за любую помощь !!

Создан 09 июл.

Behringer имеет вход TRS на канале 1 (симметричный вход).Схема подключения указана в руководстве, но выглядит следующим образом:

Тот же вход на канале 1 также может быть моновходом (несимметричным)

Ваш Blink 500 НЕ имеет симметричного выхода на приемнике; у него есть стерео выход 3,5 мм. Лучшее решение — найти кабель-разветвитель 3,5 мм 1/8 дюйма TRS на двойной 6,35 мм 1/4 дюйма TS моно стерео Y-образный кабель-разветвитель, а затем использовать каналы 2/3 на микшере для входа. Это даст вам стерео на микшере — любое решение, использующее только один кабель, потеряет либо левый, либо правый канал.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
