Фотоаппарат Зенит-ЕТ обзор и инструкция

Зенит-ЕТ, — это не просто фотоаппарат, это, своего рода, явление в советском фото. Явление, которое можно наблюдать, удивляться и строить по его поводу разные гипотезы.
Начиналось все примерно так: В 1981 году на КМЗ вышли 2 фотоаппарата — Зенит-10 и Зенит-11. Аппараты не были совсем уж революционными, скорее это был глубокий рестайлинг Зенитов –Е и –ЕМ соответственно. Но вышли новые аппараты вполне удачными. Особенно 11-я модель.

Правда, несмотря на все свои достоинства, Зенит-11 был все-таки аппаратом далеко не передовым. Даже в сегменте не очень сложных камер, на КМЗ уже тогда развивалась линейка Зенитов TTL / 12 с внутрикамерным замером экспозиции.

А ведь еще был выпуск камер более высокого уровня!

В общем, не мог КМЗ Зениту-11 выделить мощности, достаточные для удовлетворения спроса на действительно хороший и недорогой аппарат.

Было принято вполне разумное и очевидное решение — начать выпуск новых аппаратов параллельно на г. Вилейка. Напомню, опыт производства фотоаппаратов Зенит-Е параллельного на КМЗ и БелОМО уже был.

Камеру стали готовить к передаче в производство на БелОМО и так появился, собственно, Зенит-ЕТ.

Таким образом, Зенит-ЕТ, — это реплика Зенитов -10 и -11.

Зачем понадобилось вводить новый буквенный индекс? Чем не устроили прежние, числовые?

Достоверно это неизвестно.

Возможно, на КМЗ хотели дистанцировать свои 11-е, «оригинальные» модели от белорусских. Не секрет, что качество изделий БелОМО было пониже, чем у Красногорских, а конкуренция между предприятиями, несмотря на социалистическое равенство и братство, — была и довольно серьезная.

Зенит-ЕТ на КМЗ выпускался всего 2 года — фактически только в период становления производства в Белоруссии.

А вот в Вилейке Зениты-ЕТ выписались параллельно с 11-ми на КМЗ 10 лет, между прочим (!!!)

Вот, возможно, решили подчеркнуть разницу.

А может быть, при подготовке документации для передачи в нее сразу вносились изменения с целью, например, удешевить передаваемый аппарат или подогнать технологические процессы под какие-то рамки, существовавшие на .

Поэтому, решили, что аппарат получается достаточно новым для самостоятельного индекса.

В любом случае сейчас можно уже только гадать…

Что означает индекс «-ЕТ»?

Официально он не расшифровывался. На ресурсе КМЗ сообщается версия хотя и неофициальная, но от самого предприятия, т.е. главная, по сути.

Согласно этой версии, буква «Е» осталась от Зенита-Е, а буква «Т» была добавлена в честь директора КМЗ Трифонова В.Г.

Если логике этой версии следовать, то нужно вспомнить, что Зенит-Е получил свой индекс не за «Exponometer», а от фамилии тогдашнего директора Егорова Н.М.

В этом случае «ЕТ» означает «Егоров-Трифонов».

Вам как? Мне странно немного.

Почему не просто Трифонов, не Зенит-Т? Аппарат то существенно отличался от Зенита-Е. Более чем достаточно, чтобы считать его совершенно самостоятельной заслугой текущего директора.

Товарищу Воронину Л.А., например, ничто не помешало получить «именной» Зенит-В, хотя он, в общем, мало чем отличается от Зенита-Е.

Да и чего, в Вилейке не было своего директора с амбициями??? Зачем для аппарата, который разрабатывается специально для передачи в БелОМО, придумывать название, в котором зашифровано два Красногорских директора??? Не конструктора, а именно директора!!!

Ох, сомнительная версия.

К слову сказать, «ЕТ» сочетается удачно. Солидно, весомо.

Но самое необычное с фотоаппаратом Зенит-ЕТ происходило уже во время его продолжительного выпуска на БелОМО.

Зенит-ЕТ — это, видимо, самый изменчивый фотоаппарат СССР.

Ну, про цвет корпуса — молчу, видели не раз.

Но, выпускались, например, варианты Зенита-ЕТ без привода моргающей диафрагмы.

Пример на фото.

Тут, правда, можно сказать, что конкретно эти экземпляры были репликами не Зенита-11, а Зенита-10. В общем-то, почему бы и нет? — А почему самостоятельный индекс не присвоили? — А зачем? — Ну так покупателя в заблуждение вводите! — Да бросьте вы, в самом деле……

А чем, например, объяснить, что на некоторых Зенитах-ЕТ не было селенового экспонометра (фото слева), а на некоторых замок был старой конструкции — снаружи (фото справа)???

При этом, весь этот зоопарк назывался одинаково — Зенит-ЕТ.

Логику такой изменчивости полностью понять сложно на самом деле.

Возможно, предприятие испытывало периодические сложности с комплектующими. Возможно, шла постоянная работа над удешевлением продукции. Особенно и то и другое было актуально в 90-х.

Но мой, например, экземпляр, 91-го года выпуска, действительно мало чем отличается от Зенита-11. Он вполне хорошо собран. Более того, мне попался заводской комплект с объективом МС Гелиос-77М-4.

Согласитесь, не похоже на ситуацию «даешь все максимально дешево».

В общем, у меня такое впечатление ,что какого-то единого вектора развития фотоаппарата на БелОМО — не было. Выпускались то варианты попроще, то посложнее и покруче. А возможно и одновременно шло параллельное производство обоих сегментов. И под одним именем.

Что же все-таки из себя представляет Зенит-ЕТ?

Давайте рассмотрим его подробнее.

Фотоаппарат Зенит-ЕТ выпускался на КМЗ с 1981 по 1982 год. И на БелОМО с 1982 по 1995 год.

Красногорких аппаратов выпушено всего около 60 тыс. штук. Зато Белорусских — под 3 миллиона.

Камера хорошая и массовая.

Зенит-ЕТ, в общем и целом, очень похож на Зенит-11. Если не приглядываться, можно подумать (и не ошибиться сильно), что аппараты идентичны.

Как говорилось выше, было множество странноватых вариаций Зенитов-ЕТ, но мы говорим об основной линии. Визуально некоторые отличия в глаза бросаются, но нужно понимать, что выпускаясь десятилетиями, в мелочах советские аппараты с ходом времени могли меняться довольно сильно.

Из постоянных отличительных признаков, на сколько мне известно, можно выделить всего несколько и они не очень принципиальны: — рычаг взвода затвора у ЕТ был пластиковый, у 11-х пластиковая была только лапка; — штативное гнездо у ЕТ — на старом месте — справа. У 11-х оно смещено ближе к оси объектива.

Возможно, внутри есть еще отличия не видные простому пользователю.

Если вам известны еще универсальные отличия Зенитов-ЕТ от 11-х — пишите в комментариях!

Штатный объектив мог быть одним из: — Гелиос-44-2 2/58; — МС Гелиос-44-3 2/58; — Гелиос-44М-4 2/58 или МС версия; — Гелиос-44М-5 2/58 или МС версия; — Гелиос-44М-6 2/58 или МС версия; — МС Гелиос-77М-4 1,8/50

Как говорится, «от и до»… Верхние два объектива не имеют моргающей диафрагмы.

Крепление объектива — резьба М42×1. Рабочий отрезок — 45,5 мм. Поддерживается моргающая диафрагма.

Затвор — матерчатый, шторно-щелевой с горизонтальным ходом. Отбивает выдержки: 1/30, 1/60, 1/125, 1/250, 1/500, В.

Синхронизация вспышки на 1/30.

Фотоаппарат оборудован механизмом автоспуска и горячим синхроконтактом.

Размер поля изображения видоискателя — 20×28 мм или 65% площади кадра.

Увеличение окуляра — 5Х.

Тип фокусировочного экрана — матовое стекло с кольцом микрорастра.

Вес моего экземпляра без объектива 630 грамм.

Элементы управления:

Над объективом Зенита-ЕТ располагается светоприемник селенового фотоэлемента.

Справа на передней панели имеется гнездо синхроконтакта, а под ним — рычаг завода и кнопка старта автоспуска.

Сзади — окуляр видоискателя.

Видоискатель Зенита-ЕТ покрывает всего 65% площади кадра. Это очень мало и создает трудности при компоновке кадра. Этот атавизм аппарат унаследовал от Зенита-Е с 60-х годов.

В центре матового стекла имеется линза Френеля с микрорастром.

Снизу — только штативное гнездо. Оно максимально справа. Это тоже атавизм с мохнатых времен. Почему его не сместили ближе к центу как у Зенита-11 — непонятно.

Вся нижняя панель — пластиковая. Это, хотя и не постоянная отличительная особенность, но нововведение Зенита-ЕТ в этой линейке. По мне, так это хорошее решение. Меньше царапин и на аппарате и на мебели.

Сверху у Зенита-ЕТ слева-направо находятся: — калькулятор экспозиции с помещенной в центре рулеткой обратной перемотки; — дугообразное окошко со стрелками экспонометра; — «горячая» скоба бля вспышек; — головка выдержек; — нажимная втулка отключения затвора с кнопкой спуска в центре; — головка взвода затвора и транспортировки кадра, снабженная курком и счетчиком кадров. Головка выдержек большая, ухватистая с качественной накаткой.

Для изменения выдержки головку нужно просто повернуть и ничего больше.

Выдержки, конечно, можно менять как при взведенном, так и при спущенном затворе.

При взведении затвора головка не вращается.

Расчет экспозиции на Зените-ЕТ происходит абсолютно традиционно:

1. На калькуляторе необходимо выставить чувствительность заряженной в аппарат пленки. Для этого нужно за небольшой поводок вращать внутренний диск калькулятора до совмещения риски с числом чувствительности в правом или левом окошке.

Слева шкала в стандартах ГОСТ и ASA, справа — в DIN

2. Далее наводим аппарат на объект съемки. Есть рекомендация немного наклонить аппарат вперед, чтобы экспонометр чуть меньше захватывал небо.

В зависимости от освещенности объекта в дугообразном окошке тонкая стрелка займет ту или иную позицию.

3. Вращением внешнего кольца калькулятора ловим тонкую стрелку в колечко.

4. Когда стрелка поймана, в передней части калькулятора на внешнем и внутреннем кольцах, друг напротив друга выстраиваются значения выдержек и диафрагм. Любая пара — является верной экспопарой.

5. Переносим выдержку и диафрагму на соответствующие органы управления.

Для обратной перемотки пленки у Зенита-ЕТ имеется рулетка. Чтобы перемотать пленку нужно откинуть рукоятку. Рулетка очень удобная.

Если головку рулетки вытянуть вверх до упора и потом еще немного потянуть, откроется задняя крышка аппарата. Это очень удобно и надежно.

Важно также, что при захлопывании крышки, она зафиксируется даже при поднятой головке.

Отношение к камере.

Зенит-ЕТ — аппарат, который наиболее сильно у меня ассоциируется с БелОМО, среди зеркалок.

Помню, очень давно, в детстве, вскользь в новостях по телевизору показали ролик о производстве фотоаппаратов в Белоруссии. Буквально несколько секунд на экране был конвейер, по которому шли черные аппараты. С очередным из них женщина-мастер в белом халате производила какие-то манипуляции.

Этот ряд черных аппаратов и желтые отблески на линзах — навсегда врезались в память.

Зенит-ЕТ — хороший, добротный аппарат с непростой и интересной историей. Миллионы штук этой рабочей лошадки фотолюбителей делали счастливыми миллионы советских граждан.

Если у вас имеется фотоаппарат Зенит-ЕТ и на нем есть объектив, вы можете использовать этот объектив на своей цифровой камере. Как на зеркальной, так и беззеркальной. На полном кадре и на кропе.

Поищите свой объектив в оглавлении моего сайта, возможно, имеются какие-то тонкости, которые стоит знать.

Но в любом случае вам понадобится переходник на вашу фото-систему.

Самые дешевые переходники продаются на Aliexpress.

Выбрать переходник для своей камеры вам поможет таблица.

Тип	Бренд	Ссылка на переходник
Зеркалки	Nikon	M42-Nikon F без линзы
		M42-Nikon F с линзой
	Canon	M42-Canon EF
	Sony	M42- Sony/ Minolta
	Pentax	M42-pentax K
Беззеркалки	Sony	M42-NEX
	Оlympus/ Panasonic	M42-m 4/3
	Fuji	M42-FX
	Nikon	M42-Nikon 1

P. S. Если вы часто покупаете что-то в интернет-магазинах, я могу посоветовать кэшбэк-сервис LetyShops. Он позволяет вернуть до 5% от стоимости покупки. Для этого вам необходимо зарегистрироваться. Далее, на главной странице LetyShops выбирайте интересующий вас интернет-магазин. Их там более двух тысяч, представлены такие популярные площадки как AliExpress, My-Shop и многие другие. Перейдя по кнопке в магазин, совершаете там покупки как обычно.

После оформления заказа, на ваш счет в LetyShops будет начислен кэшбэк. Доступен для вывода он станет после получения товара. Вывести деньги вы можете разными способами. Я перевожу на баланс сотового телефона. При этом варианте нет комиссий. На вывод есть ограничение по минимальной сумме 500 руб, но если использовать промо-коды, которые легко найти в сети, то это ограничение снимается.

Очень приятный сервис LetyShops, рекомендую. Ссылка для регистрации.

На этом у меня все. Удачи!

Уважаемые читатели! В социальных сетях для сайта Фототехника СССР созданы страницы – визитные карточки. Переход по кнопкам вверху экрана или по ссылкам на странице контактов Если вам интересен мой ресурс, приглашаю поддержать проект и стать участником любого из сообществ. Чтобы оставить комментарий на сайте не требуется регистрация. Большинство полей необязательны для заполнения. Делитесь опытом, высказывайте соображения, задавайте вопросы, участвуйте в дискуссиях! На странице во ВКонтакте вы можете опубликовать свое объявление о покупке или продаже фототехники.

Также приглашаю Авторов публиковаться на ресурсах Проекта.

Инструкция:

Выбираем значение экспопары

Выбор экспопары очень важный вопрос, так как он дает представление начинающему фотографу как установить правильную экспозицию при съемке конкретного объекта. Задача очень непростая даже для профессионального фотографа, чего уж говорить о начинающем. Однако не все так плохо. Овладев этим навыком, ваши снимки больше не будут передержанными или недодержанными.

Многие начинающие фотографы выставляют автоматический режим съемки и делают фотографии. Данный подход не лишен смысла, так как позволяет максимально быстро приобрести основные навыки съемки.

Со временем фотограф понимает, что получить высокохудожественное фото в автоматическом режиме невозможно. Это объясняется тем, что в программу фотоаппарата производитель зашил алгоритм, согласно которому все снимки должны быть максимально резкими.

А в ряде случаев требуется особые режимы съемки и в этом случае на помощь приходит ручной режим. Данный режим требует от фотографа задать ряд настроек фотокамеры: выставить чувствительность по ISO, задать значение выдержки и диафрагмы (экспопары).

Кроме того, при установке параметров экспозиции следует учесть способ ее замера. Существует три способа замера экспозиции:

1. Точечный. Область освещенности объекта ограничивается частью кадра, не более 3% от его площади.
2. Центрально взвешенный. Замер освещенности производится в центральной части кадра. Края кадра в расчет освещенности не берутся.
3. Многозонный (матричный). Кадр делится на участки, в которых определяется оптимальная экспозиция.

Как установить оптимальные значения экспопары?

Внимательно посмотрите на таблицу ниже. В ней показаны возможные значения экспопары. Мы можем сделать снимок с выдержкой 1/1 000 и диафрагмой f1. При этом он будет иметь точно такую же экспозицию и при выдержке равной 1 секунде и диафрагме f32. В обоих случаях значение экспозиции будет равно 10.

Оказывается, одинаковую экспозицию могут дать разные значения выдержки и диафрагмы (см. таблицу выше). Надеюсь, вы обратили внимание на тот факт, что чем длиннее выдержка, тем меньше отверстие диафрагмы, и наоборот. Есть еще один нюанс, который следует учитывать при выборе экспопары.

При больших отверстиях диафрагмы можно достичь хорошего размытия фона, например, при съемке портрета. Об этом я рассказывал в статье о ГРИП. При этом выдержка будет короткой и позволит избежать смазывания изображения.

И наоборот, уменьшив отверстие диафрагмы, придется увеличить длину выдержки и в некоторых случаях даже воспользоваться штативом. Например, при съемках пейзажа, где требуется детальная проработка всего кадра.

Таким образом, выбор значения экспопары зависит от желаемого эффекта при съемке объекта, который хочет получить фотограф и величины освещенности этого объекта.

P. S. Если данная статья была полезна для Вас, поделитесь ею со своими друзьями в социальных сетях! Для этого просто кликните по кнопкам ниже и оставьте свой комментарий!

Инструкция по ремонту Зенит-12СД для гарантийных мастерских

1. НАЗНАЧЕНИЕ Настоящая инструкция предназначена для гарантийных ремонтных мастерских как руководство по ремонту фотоаппарата ЗЕНИТ-12сд (ZENIT-12xp). 2. ОБЩИЕ ПОЛОЖЕНИЯ 2.1. Данной инструкцией пользоваться только при наличии каталога. 2.2. Прежде чем приступить к ремонту необходимо тщательно ознакомиться с инструкцией и каталогом. 2.3. Инструкция рассматривает возможные неисправности фотоаппарата. 2.4. Перед любым видом ремонта проверить внешний вид фотоаппарата, работу механизма и определить неисправности. 2.5. Окончательную проверку, чистку оптики и юстировку производить после каждого вида ремонта. 2.6. Шифры инструмента и вспомогательных материалов даны по нормалям предприятия, ГОСТам и ОСТам. 2.7. Указанные в тексте порядковые номера деталей даны со ссылкой на каталог. 3. КОНТРОЛЬНО-ЮСТИРОВОЧНЫЕ ПРИБОРЫ 3.1. ЭА-34М — прибор для юстировки шторного затвора. 3.2. ЮТ-687 — прибор для регулировки зеркала под углом 45°. 3.3. ЮТ-376 — прибор для контроля установки матового стекла фотоаппарата. 3.4. ЮТ-192 — прибор для проверки и тарировки экспономет-рического устройства. 4. ИНСТРУМЕНТ 4.1. 7812-4371 — ключ для фасонной гайки поз. 271. 4.2. 7812-4121 — ключ для кнопки автоспуска поз. 162. 4.3. 7812-4342 — ключ для винта поз. 52. 4.4. 7812-4376 — ключ для пружин поз. 128, 130. 4.5. 7812-4384 — ключ для втулки поз. 49. 4.6. 7812-4565 — Ключ для гайки поз. 211. 4.7. 8800-7517 — шаблон для проверки ширины щели между борками шторок на выдержке 1/500 с. 4.8. 8159-6747 — шаблон для проверки размера 8,7 мм от опорной плоскости кольца объектива до рычага поз. 155 (в свободном состоянии). 4.9. 7800-7169 — шаблон для проверки утопания первой шторки. 4.10. 8153-4585 — шаблон для проверки перекрытия шторок. 4.11. 6211-4567 — оправка для установки светозащитного щитка поз. 279 относительно кадрового окна. 4.12. 7810-4079 — отвертка для ось-винта поз. 181 приемной катушки. 4.13. 8800-7262 — приспособление для выставления размера 6,1+0,2-0,3 мм от опорной плоскости кольца объектива до рычага поз. 155 (при нажатой кнопке спуска затвора). Примечания: а) кроме указанного специального инструмента необходимо иметь набор тестированного инструмента: отвертки, сверла, надфили, метчики, кисточки, пинцет, плоскогубцы, ручные тисочки, паяльник на 36 В и т. д.; б) для удобства при ремонте использовать как технологические следующие детали и сборки: верхний щиток, кнопку спуска затвора, курок взвода затвора. 5. ВСПОМОГАТЕЛЬНЫЕ МАТЕРИАЛЫ 5.1. Бензин ГОСТ 8505-80. 5.2. Вата оптическая ГОСТ 10477-75. 5.3. Клей БФ-4 ГОСТ 12172-74. 5.4. Клей 88-Н ТУ 38-1051061-76. 5.5. Масло часовое МЗП-6 ГОСТ 7935-74. 5.6. Припой ПОС-61 ГОСТ 21931-76. 5.7. Салфетка х/б ГОСТ 11680-76. 5.8. Шкурка шлифовальная ГОСТ 10054-75. 5.9. Петролейный эфир ГОСТ 11992-66. 5.10. Паста ПХВ ТУ 18-176-75. 5.11. Смесь АСЖ-3 ТУ 6-05-041-551-74. 5.12. Смазка ОКБ-122-7 ГОСТ 18179-72. 5.13. Смесь Сп-10% НБЛ0.029.003. 5.14. Смесь СЭ-15% РМ01913-68. 5.15. Спирт этиловый ректификат ГОСТ 18300-72. 5.16. Уплотнитель ОС-2 СТП БЛ196-73. 5.17. Пленка КН-1-35 ТУ 6-17-445-75.

Схемы 1-4 к инструкции (для того, что бы увидеть в полном разрешении, сохраните картинки на свой компьютер)

6. ПЕРЕЧЕНЬ ВОЗМОЖНЫХ ОТКАЗОВ И УСТРАНЕНИЕ ИХ

6.1. Не работает затвор на выдержке B 6.1.1. Разобрать фотоаппарат. Отвернуть объектив 2, винт 52 (левая резьба) ключом 7812-4342, снять шкалу 51, шайбу 50, отвернуть втулку 49 (левая резьба) ключом 7812-4384, три винта 47, снять рычаг 45, втулку 38 с пружиной 39 и колесом зубчатым 37. Ослабить винты рукоятки 57, снять рукоятку и шарик 56. Отвернуть заглушку 53, вынуть элементы питания. Отвернуть рукоятку 62, установить значение светочувствительности пленки 500 ед. ГОСТ против индекса на кожухе 16. Отвернуть два винта 44, снять кожух 16. Контакт 74 установить на выдержку B поворотом его против хода часовой стрелки до упора. 6.1.2. Проверить зазор и сцепление собачки 256 с кулачком муфты 247-249. Зазор между нижним торцем собачки 256 и верхним торцем кулачка муфты должен быть 0,2+0,05 мм. Регулировать подготовкой оси собачки 256 (место подпиловки потом смазать смазкой) или заменой собачки, а сцепление собачки с кулачком муфты 0,7—0,9 мм достигается подбором регулировочных винтов 263—267. Отвернуть ось-винт 250, снять пружину 251 и собачку 256. Произвести ремонт. Необходимо также посмотреть зазор между верхним торцем отбойного кольца муфты 247—249 и кулачком 241. Зазор должен быть 0,1+0,06 мм. Если зазора нет, то затвор на выдержке B будет работать на 1/30 с и, наоборот, если зазор слишком большой, то затвор на выдержке 1/30 с будет работать как на B. Зазор 0,1+0,08 мм регулировать подбором шайбы 77—79. Проверить работу шторного затвора на всех выдержках. 6.1.3. В случае отказа работы фотоаппарата на длительной выдержке Д необходимо подобрать один из трех упоров 40—43. Люфт спусковой кнопки 18 не более 0,2 мм. 6.1.4. Произвести сборку фотоаппарата. Колесо зубчатое 37 надеть на втулку 38 так, чтобы собачка 234 была в зацеплении с колесом зубчатым 37. Установить втулку 38 с колесом зубчатым 37 и пружиной 39 на основании 233. Завести пружину 39 и, придерживая ее от раскручивания, свободным концом закрепить в паз стойки корпуса. Кожух 16 закрепить на фотоаппарате винтами 44. Вывести шестерни из зацепления. Вращая втулку 38 против хода часовой стрелки, взвести пружину 39 до отказа, затем отпустить ее на 1,5 оборота. Установить рычаг 45, и совместив отверстия, закрепить винтами 47. Взвести затвор и завернуть втулку 49 (левая резьба) ключом 7812-4384. Затем на втулку 49 установить шайбу 50 (усиками кверху), шкалу э! и закрепить винтом 52 (левая резьба). Контакт 74 повернуть против хода часовой стрелки до упора, что соответствует выдержке B. В отверстие шкалы 54 вставить пружину 55 и шарик 56. Надеть шкалу 54 на контакт 74, совмещая обозначение выдержки B на шкале 54 с индексом на кожухе 16, закрепить винтами 73 и 75. В отверстие рукоятки 57 вставить пружину и шарик, затем рукоятку 57 установить на контакт 64, совмещая значение светочувствительности пленки 500 ед. ГОСТ с индексом на кожухе 16, и закрепить винтами. Завернуть рукоятку 62. Вставить элементы питания, установить заглушку 53. Завернуть объектив. Проверить работу фотоаппарата. При нажатии спусковой кнопки сначала должна закрыться диафрагма объектива, а затем пойти первая шторка. При освобождении кнопки должна пойти вторая шторка и открыться диафрагма объектива. Проверить юстировку визирной системы на приборе ЮТ-192, работу шторного затвора на приборе ЭА-34М.

6.2. Плохая транспортировка пленки 6.2.1. Открыть крышку 189, снять пружину 195, проверить плоскостность пружины. Если нарушена плоскостность (0,03 мм), необходимо подрихтовать или заменить пружину. 6.2.2. Засвеченную пленку положить на полозки фотоаппарата прижать пружиной 195 и, протягивая пленку, проверить перепад полозков. Если движение пленки тугое, необходимо аккуратно зачистить направляющие полозки. Проверить разрешающую способность фотографическим путем. 6.2.3. При затирании катушки 180 отвернуть винты 29, снять крышку 33. Отвернуть винты 168, снять буксу 169. Взвести затвор, отвернуть ось-винт 181 (внутри катушки 180) отверткой 7810-4079. По надобности заменить детали 180, 182, 183. Сборка катушки 180 после ремонта. На ось-винт 181 надеть шайбу 185 и пружину 183. Собранный узел вставить в катушку 180. На катушку надеть поводок 184. При взведенном затворе закрепить катушку ось-винтом 181. Буксу 169 закрепить четырьмя винтами 168. Люфт катушки — 0,2 мм, регулировать установкой шайб 176—178 на буксу 169. Проверить вращение катушки. Поставить крышку 33, закрепить винтами 29. 6.2.4. Тугой или с перевалами ход шестеренок механизма взвода. Разобрать фотоаппарат по пункту 6.1.1. Проверить ход шестеренок механизма взвода. Ход должен быть плавным, без рывков и заеданий. Регулировать смещением основания 233, ослабив винты 235, 237. При необходимости заменить основание 233, колесо зубчатое 252. Для того, чтобы заменить колесо зубчатое 252, необходимо отвернуть винты 127, приподняв рычаг, снять детали 119, 120. Снять шайбу 219, заменить колесо зубчатое 252. Трущиеся поверхности смазать смазкой ОКБ-122-7. Собрать прибор. Проверить ход шестеренок механизма взвода.

6.3. Не работает синхроконтакт 6.3.1. Разобрать фотоаппарат по пункту 6.1.1. Винтом 87 регулировки зазора контакта добиться надежного касания его с собачкой 256 при срабатывании затвора. При взводе затвора собачка 256 не должна касаться контакта. Проверку контактирования производить по контрольной лампочке, используя технологический кожух и технологический курок взвода. Собрать фотоаппарат. Проверить работу синхроконтакта по лампе-вспышке.

6.4. Не работает автоспуск 6. 4.1. Проверить работу автоспуска. Взвести пружину автоспуска рычагом 161. Нажать кнопку 162. Автоспуск может сработать самопроизвольно или не сработать совсем. Регулировку производить подбором оси 162. 6.4.2. Останавливается автоспуск. Загрязнение шестерен автоспуска. Отвернуть винты 29 и снять крышку 33. Катушку 180 снять по пункту 6.2.3. Отвернуть винты 188, снять кожух 187. Отвернуть винт 215 рычага автоспуска (левая резьба), снять рычаг 161. Отвернуть два винта 179, винт 197, снять автоспуск. Обратить внимание, чтобы из корпуса аппарата не выпал штифт 171. Автоспуск промыть в бензине и просушить, трущиеся места смазать часовым маслом. При остальных неисправностях автоспуск заменить. Произвести сборку после ремонта. Поставить автоспуск 175 и закрепить винтами 179, 197. Установить кожух 187, закрепить винтами 188. Установить рычаг автоспуска и закрепить его винтом 215 (левая резьба). Приклеить обклейку 2156. Сборку катушки 180 произвести по пункту 6.2.3. Проверить работу автоспуска и шторного затвора одновременно. Взвести механизм автоспуска, повернув рычаг автоспуска против хода часовой стрелки до упора, взвести затвор. Нажать кнопку автоспуска. Затвор должен сработать через 11+4 с. При работе на выдержке B автоспуск должен удерживать шторки в открытом положении не менее 1 с. Регулировку времени срабатывания автоспуска производить подбором штифтов 171, а также поворотом эксцентрика автоспуска (предварительно снять кожух 187).

6.5. Не работает оправа зеркала Вывернуть объектив. 6.5.1. Отвести оправу зеркала 107; если соскочила пружина 105 с рычага 104 механизма зеркала, пинцетом надеть пружину 105 на рычаг 104. 6.5.2. При проверке хода оправы зеркала 107 (от руки) в спущенном или взведенном положении затвора, штифт на рычаге 104 задевает за кулачок 205. Разобрать фотоаппарат по п. 6.1.1. Отвернуть два винта 80, приподнять блок резисторов 72 в сборе с микросхемой и контактом и отвести их в сторону. Отвернуть два винта 139, вынуть держатель с контактами 138. Отвернуть винт 63, снять контакт 64, отвернуть винты 65, 82 и 83, приподнять и аккуратно отвести в сторону микросборку 66 и корпус 84. Отвернуть винт 148 прижимной лапки 85, осторожно освободить индикатор из корпуса фотоаппарата. Отвернуть винты 158, снять угольник 157. Отвернуть винты 148, 147, вынуть механизм зеркала. Отвернуть винт 203. Придерживая колесо зубчатое 206 от раскручивания, кулачок 205 выставить так, чтобы при взведенном положении затвора кулачок 205 не касался штифта рычага 104, при спуске затвора штифт спадал с кулачка свободно, без заеданий. Регулировку удобнее производить на выдержке B. Снимать и устанавливать механизм зеркала в корпусе фотоаппарата по надобности. Проверить зазор между оправой зеркала 107 и корпусом 93 механизма зеркала. Зазор должен быть 0,5—1 мм. Регулировать следующим образом: снять механизм зеркала, ослабить два винта 97 на накладке 103, вставить механизм зеркала в корпус, взвести затвор (выдержка B), нажать на штырь 120, оправа зеркала поднимется вверх; вращением регулировочного винта 98 выставить зазор 0,5—1 мм. Вынуть механизм зеркала из корпуса фотоаппарата, затянуть винты 97 и залить их клеем БФ-4. Установить механизм зеркала в корпус, закрепить винтами 147, 148. Проверить работу оправы зеркала. 6.5.3. Установить ЭУ на корпус. Установить индикатор 86, с помощью винта 148 и прижимной лапки закрепить переднюю часть индикатора, заднюю часть индикатора закрепить прижимом основания блока питания винтами 82, 83. Проверить правильность установки индикатора. Перекос и замыкание недопустимы. Установить плату 66, закрепить ее винтом 65, установить контакт 64, закрепить его винтом 63, блок резисторов 72 закрепить винтами 80. Аккуратно заправить провода. Установить угольник 157, закрепить винтами 158. Дальнейшую сборку прибора производить по пункту 6.1.4. Проверить работу оправы зеркала. Работу ЭУ проверить по п. 6.7.1. 6.5.4. Сорвана пружина 201 в мостике подъема зеркала 210. Разобрать фотоаппарат по пунктам 6.1.1 и 6.5.2. Отвернуть четыре винта 29, снять крышку 33. Отвернуть три винта 167, вынуть из корпуса фотоаппарата мостик подъема зеркала. Отвернуть винт 212, ключом 7812-4665 отвернуть гайку 211, заменить ось-винт 202 в сборе с шестерней 206 и пружиной 201. На ось-винт 202 навернуть гайку 211. Установить мостик в корпус фотоаппарата. Завести пружину 201 на 1,5—2 оборота (при спущенном затворе) по ходу часовой стрелки. Затянуть гайку 211, застопорить ее винтом 212. Проверить работу оправы зеркала. При необходимости произвести регулировочные операции по пункту 6.5.2. (собрать фотоаппарат по пунктам 6.5.3 м 6.1.4).

6.6. Неправильная работа в режиме автоматики 6.6.1. Диафрагма объектива не устанавливается до выбранного значения. Вывернуть объектив. Проверить размер 6,1+0,2-0,3 мм при нагрузке 310 г (индикаторное приспособление 8800-7262) от опорной плоскости кольца объектива до рычага 155 (при нажатой кнопке спуска затвора). При нарушении размера 6,1+0,2-0,3 мм разобрать фотоаппарат по пункту 6.1.1. Ослабить два винта 151, крепящие кулачок 152 к рычагу 155. Перемещая кулачок 152 выставить размер 6,1+0,2-0,3 мм, завернуть винты 151. Ролик рычага должен плавно перемещаться по кулачку 152. Проверить работу рычажной системы с объективом. Для этого установить диафрагму на значение 1:16, взвести затвор технологическим курком. При плавном нажатии на штырь 120 сначала должна закрыться диафрагма объектива до значения 1:16 (диаметр видимого через объектив отверстия диафрагмы должен быть равен 3,66 мм), а затем сработать затвор. При освобождении штыря 120 лепестки диафрагмы должны полностью открыться. Аналогичную проверку произвести на всех значениях диафрагмы объектива. Собрать фотоаппарат по пункту 6.1.4. 6.6.2. Не возвращаются лепестки диафрагмы в первоначальное положение. Вывернуть объектив. Проверить размер 8,7 мм (шаблон 8159-6747) от опорной плоскости конца объектива до рычага 155 (в свободном положении). Люфт кнопки 18 спуска затвора должен быть не менее 0,2 мм. При нарушении размера 8,7 мм разобрать прибор по пункту 6.1.1. Подбором штыря 120 выставить размер 8,7 мм. Допускается подготовка упора. Собрать фотоаппарат по пункту 6.1.4. Проверить работу аппарата с объективом по пункту 6.6.1.

Схемы 5 -8 к инструкции (для того, что бы увидеть в полном разрешении, сохраните картинки на свой компьютер)

6. 7. Нестабильная работа экспонометрического устройства Проверить работу экспонометрического устройства фотоаппарата с объективом. ЭУ должно включаться в сеть питания при нажиме кнопки спуска до ощутимого легкого упора (начальный ход кнопки спуска). При отпускании кнопки спуска сеть питания должна размыкаться. 6.7.1. При нажатии кнопки спуска 18 и изменении освещенности (поворотом кольца диафрагмы) индикаторы не светятся. Снять заглушку 53, вынуть элементы питания, зачистить контакт корпуса 84. Вставить элементы питания в корпус 84, вставить заглушку 53. Если дефект не устранен, разобрать прибор по пункту 6.1.1. Проверить надежность контактирования держателя 138. Тестором по схемам принципиальной и электромонтажной определить место обрыва цепи. Проверить качество пайки, целостность проводов. 6.7.2. При любых значениях светочувствительности пленки и выдержек постоянно светится плюсовой индикатор. — Причина — замыкание какого-либо участка электросхемы на корпус или на кожух 16 фотоаппарата. При любых значениях светочувствительности пленки и выдержек постоянно светится минусовой индикатор. — Причина — возможное замыкание на корпус одного из контактов фоторезистора 134 или выход из строя самого фоторезистора. Устранить выявленную неисправность. Проверку работы экспонометрического устройства производить на светодозирующей установке ЮТ-192 в соответствии с таблицей, прилагаемой к КЮ-прибору. Подтарировку экспонометрического устройства производить с помощью переменного резистора, установленного на плату 66. Для этого необходимо отвернуть винт 26 на кожухе 16. Использовать спецотвертку, на лезвие которой должна быть надета полихлорвиниловая трубочка. При нажатии на кнопку спуска затвора 18, индикаторы 86 светятся попеременно (нормальная работа фотоэкспонометрического устройства).

6.8. Не работает счетчик кадров Зарядить фотоаппарат пленкой, взвести затвор, установить o шкалы 51 счетчика кадров против индекса рукоятки 45. 6.8.1. Проскакивают деления шкалы счетчика кадров. Отвернуть винт 52 (левая резьба) ключом 7812-4342, снять шкалу 51, шайбу 50. Подогнуть усики шайбы 50 или заменить ее. Собрать счетчик кадров, проверить его работу. 6.8.2. Шкала 51 не отсчитывает кадры. Разобрать фотоаппарат по пункту 6.1.1. Отвернуть винты 235, 237, заменить основание 233 или колесо зубчатое 232. Для замены колеса зубчатого 232 необходимо разобрать фотоаппарат по пункту 6.2.3. Собрать фотоаппарат, проверить работу счетчика кадров.

6.9. Плохое качество изображения Загрязнение оптики. 6.9.1. Установить фотоаппарат на прибор ЮТ-376. Дистанционное кольцо объектива установить на оо . Лепестки диафрагмы должны быть полностью открыты. Вращением маховика коллиматора добиться резкого изображения миры на матовой пластине (линзе Френеля). Если юстировка нарушена, разобрать камеру по пункту 6.1.1. (не снимая объектива). По нониусу прибора ЮТ-376 определить количество прокладок, необходимое для точной юстировки, из расчета: 1 деление — 0,15 мм прокладки. Отвернуть два винта 135, снять скобу 136 и призму 137. Ключом 7812-4376 вынуть пружины 128, 130 и под линзу 141 установить необходимое количество прокладок 142—146. Предварительно установить призму 137, кожух 16. Проверить юстировку. При получении резкого изображения линий миры на КЮ-приборе на линзу 141 установить рамку 140 и закрепить пружинами 128, 130. При загрязнении линзы Френеля 141 чистку производить только сжатым, воздухом. Но необходимости линзу заменить. Призму 137 чистить спиртоэфирной смесью. Установить призму 137, скобу 136, закрепить винтами 135. Собрать фотоаппарат по пункту 6.1.4. Проверить юстировку визирной системы.

6.10. Не работает затвор 6.10.1. Отклеилась тесьма на шторном затворе 286. Разобрать фотоаппарат по пунктам 6.1.1, 6.5.2, 6.5.4. Отвернуть винт 149, снять щиток 150, отвернуть два винта 127. снять рычаг, отвернуть винт 126, снять щиток 125, отвернуть ось-винт 250, снять пружину 251, вынуть собачку 256. Снять кулачок 241 в сборе. Отвернуть винт 242, снять пружину 244, шайбу 245, отвернуть винты 246, снять муфту 247. Отвернуть винты 216, 217, вынуть плату 278 со шторным затвором 286 из корпуса фотоаппарата. Отвернуть винты 272 и гайки 271 ключом 7812-4371 (левая резьба), снять шторный затвор с платы 278. Если отклеилась тесьма первой шторки, наклеить ее на шкив клеем 88-Н. Тесьма второй шторки наклеивается на гильзу. Выдержать режим сушки 24 часа. В случае обрыва тесьмы заменить шторку. Установка штор на плату 278. Смазать оси гильз, на короткую гильзу надеть ролики 283, 284 и кольцо 282. Вставить гильзы в отверстия платы и закрепить гайками 271. Развернуть против хода часовой стрелки колесо зубчатое на плате и вставить ось барабана в отверстие платы. Установить собранный узел в корпус фотоаппарата, закрепить винтами. Завести пружину первой шторки (короткая гильза) на 6 оборотов против хода часовой стрелки, пружину второй шторки завести на 4 оборота. Гайки 271 зафиксировать винтами 272. На ось барабана надеть муфту 247, рычаг муфты должен войти в паз барабана, закрепить винтами 246. Люфт оси барабана должен быть 0,15 мм, достигается подбором колец 254—255. При спущенном затворе кулачок муфты должен находиться против отверстия под ось собачки 256. Установить собачку 256, пружину 251, закрепить ось-винтом 250. Проверить перекос штор. Допустимый перекос 0,2 мм. Допускается незначительное исправление путем подклейки кусочков шторного материала под тяги штор. При спущенном затворе борка первой шторки должна утопать за край кадрового окна в пределах 2,7—3,5 мм (проверять шаблоном 7800-7169). Достигается перезацеплением колеса зубчатого на оси барабана с колесом зубчатым на плате 278. Проверить перекрытие штор. На протяжении всего взвода затвора оно должно быть не менее 0,8 мм (проверять шаблоном 8153-4585). Проверить работу штор на выдержке B, используя технологический курок взвода затвора и технологическую кнопку спуска. Первая шторка должна утопать на 0,6 мм или выступать за кадровое окно на 0,2 мм. Обеспечивается подбором муфт 247— 249. Окончательно закрепить плату 278 на корпусе фотоаппарата. На ось барабана надеть шайбу 245, пружину 244, завернуть винт 242, установить кулачок 241 в сборе; Выставить ширину щели в центре кадра 2,2+0,3-0,1 мм на выдержке 1/500 с. Для этого необходимо завести затвор до середины кадрового окна, ослабить 3 винта 239, крепящие кулачок 241 втулки 240, нажать пальцем на втулку 240, подвести отбойный элемент муфты 247 к наименьшему выступу кулачка 241 против хода часовой стрелки. Установить зазор между борками шторок 2,2+0,3-0,1 мм (проверку производить шаблоном 8800-7517). Закрепить кулачок 241 в этом положении винтами 239. Вставить щиток 125, закрепить винтом 126. Установить в корпус рычаг и завернуть винты 127, вставить щиток 150, закрепить винтом 149. Установить в корпус мостик подъема зеркала и механизм зеркала. Произвести регулировочные операции по пунктам 6.5.2 и 6.5.4. Установить ЭУ на корпус фотоаппарата по п. 6.5.3. Дальнейшую сборку фотоаппарата произвести по п. 6.1.4. Проверить работу затвора. На выдержке 1/500 с затвор должен открываться в начале кадра. На приборе КЮ-ЭА-34М отъюстировать фотоаппарат на всех выдержках согласно таблице. Юстировку производить путем регулировки натяжения пружин в гильзах шторного затвора. Проверить равномерность экспонирования кадра. Для этого проверяется величина выдержки г. начале, середине и конце кадра (на 1/125 и 1/250 с, см. таблицу). Неравномерность выдержек по полю при срабатывании затвора не должна превышать 1,7. Установить щиток 33, закрепить винтами 29. Вставить в корпус 84 элементы питания, заглушку 53. На ЮТ-192 проверить работу эксггонометрического устройства. По надобности произвести подтарировку. 6.10.2. Затвор одинаково работает на всех выдержках. Причина — собачка 256 выскочила из паза платы 278. Разобрать фотоаппарат по п. 6.1.1. Отвернуть ось-винт 250, снять пружину 251. Установить собачку 256 в рабочее положение, усилить или заменить пружину 251, закрепить ось-винтом 250. Собрать фотоаппарат, проверить работу шторного затвора.

Таблица эффективных выдержек затвораЭффективные выдержки, мс Неравномерность экспонирования 1/125 с 1/250 с 1/30: 36,0—18,8 1/60: 21,4—11,5 1/125: 10,7—5,7 1/250: 5,3—2,8 1/500: 2,7—1,4 10,7—18,2 5,3—9,0 10,5—17,8 5,1—8,7 10,1—17,2 4,9—8,3 9,8—16,7 4,8—8,2 9,6—16,3 4,7—8,0 9,4—16,0 4,5—7,6 9,0—15,3 4,3—7,3 8,6—14,6 4,1—7,0 8,2—13,9 3,9—6,6 7,8—13,3 3,7—6,3 7,4—12,6 3,5—5,9 7,0—11,9 3,3—5,6 6,3—10,7 3,1—5,3 5,9—10,3 2,9—4,9 5,5— 9,4 2,7—4,6

6.11. Не работает синхроконтакт при срабатывании затвора от автоспуска. Разобрать фотоаппарат по пункту 6.1.1. Отвернуть два винта 80 крепления блока резисторов 72. снять кулачок 241. Отвернуть ось-винт 250, освободить пружину 251, вынуть ось-собачку 256 и произвести ее подпиловку с торца (место подпиловки затем смазать смазкой). Установить собачку 256, пружину 251, ось-винт 250. Зазор между нижним торцем собачки и верхним торцем кулачка муфты должен быть (0,2+0,5) мм. Установить кулачок 241 и блок резисторов 72, закрепить их винтами 80. Проверку контактирования производить по контрольной лампочке или лампой-вспышкой, используя технологический кожух и технологический курок взвода затвора. Взвести затвор, взвести пружину автоспуска рычагом 161. Нажать на кнопку автоспуска. Во время срабатывания затвора шайба собачки 256 должна своим диаметром контактировать с большим выступом кулачка муфты 249. Собрать фотоаппарат по пункту 6.1.4.

6.12. Разные дефекты 6.12.1. Засветка пленки. Обнаружив засветку на негативе, открыть крышку 189. Про верить наличие пряжи в пазах корпуса фотоаппрата и бархоток на крышке 189. Поврежденные участки подклеить (пряжу — клеем 88-Н, бархотки — клеем БФ-4). Внимательно осмотреть шторки. Незначительные повреждения можно заделать черным нитролаком. При больших повреждениях заменить шторку по пункту 6.10.1. Зарядить фотоаппарат свежей пленкой и сделать снимки. Проявить отснятую пленку, осмотреть негатив. 6.12.2. Царапины на пленке. Зарядить кассету новой пленкой. Визуально осмотреть и вы-яснить причину царапин на пленке. В основном, эта неисправность возникает по трем причинам: заусеницы или забоины на полозках фильмового канала, заусеницы или царапины на прижимном столике (пружина 195), повреждена кассета (отклеились бархотки). Полозки фильмового канала зачистить мраморным бруском и сукном. При наличии царапин или заусениц на прижимном столике (пружина 195) прижимной столик заменить. При повреждении кассеты зачистить рабочие поверхности, подклеить бархотки. После каждого из трех видов ремонта проверить работу прибора с новой пленкой.

Обсуждения

Алексей

— 02 мая 2019, 16:31 0
Имею за ненадобностью данный аппарат, могу подарить за деньги. писать

Написать комментарий

Написать комментарий

Ваш email не будет опубликован. Обязательные поля отмечени символом *

Фотоаппарат Зенит-TTL обзор и инструкция

Зенит-TTL — это фотоаппарат знаковый. Этапный. Наилучшим образом отражающий самим собой всю ту непростую ситуацию, что имела место в СССР в середине семидесятых.

Зенит-TTL впервые среди массовых советских фотоаппаратов получил внутрикамерный экспо-замер. Буквы «TTL» в названии аппарата, собственно, и являются сокращением от «Through the Lens» — «Через объектив».
Нет, Зенит-TTL не был принципиально первым в этом вопросе!

Как минимум, уже в 1962 году был прототип дальномера Киев-TTL.

А уже в начале семидесятых вполне даже массово выпускались Зенит-16 и Киев-15. Оба аппарата — это зеркалки с TTL-замером!

Но сколько их выпустили? Несколько десятков тысяч всего. И были это аппараты сложные и дорогие. А вот тираж Зенита-TTL измерялся миллионами. Поэтому, именно Зенит-TTL принес массовому советскому фотолюбителю всю прелесть внутрикамерного замера за разумную цену.

К началу семидесятых стало окончательно ясно, что селеновый экспонометр на зеркалках — это ну совсем уже не комильфо. Особенно сильно это чувствовалось в падении спроса на экспортные поставки.

Аппараты с TTL в СССР были, но сложные, слишком дорогие и не слишком надежные. Теперь решено было сделать настоящую рабочую лошадку.

Ее и сделали.

За основу взяли все ту же концепцию Зенита-Е, точнее его приемника — Зенит-ЕМ.

Затвор сделали новый. Он, во-первых, был действительно точнее, а во-вторых, при его взводе не вращалась головка выдержек.

Головка выдержек, помимо, собственно, выставления выдержек, должна теперь еще и замыкать контакты системы калькуляции экспозиции. Вращающаяся головка для такой цели совсем никак не подходила.

Новый то затвор был, и точнее он был, да вот отбивал все те же 5 выдержек + В. И синхронизация была все там-же — на 1/30.

Что сказать? Даже на довоенном ФЭД-С была выдержка 1/1000.

Селеновый элемент заменили на сернисто-кадмиевый (CdS) фоторезистор, размещенный в пентапризме.

Из-за того, что фоторезистор отбирал часть светового потока, в видоискателе первых выпусков Зенитов-TTL стало очень темно. Гораздо темнее, чем у аппаратов с селеновым элементом. Это серьезно усложняло фокусировку.

Позже, уже пару фоторезисторов размести немного по другому, и видоискатели стали немного ярче.

От светодиодной индикации, отработанной на Зените-16 — отказались. Выбрали чего попроще — т.е. стрелку в поле зрения видоискателя.

В целом, электронная часть аппарата, хоть и не была сложной, но получилась опять-таки не надежной, критичной к аккуратности сборщика. Контакты часто окислялись при эксплуатации.

Конструктив корпуса сделали аналогичным Зениту-ЕМ. Почти полная унификация. Визуальное отличие было в основном в отсутствии окошка селенового элемента над объективом.

Никаких изменений не случилось и с полем зрения видоискателя.

Все те же 65% из 60-х годов.

Аппарат получился во многом спорный. В чем-то его устройство было доведено до актуального мировым стандартам уровня, а в чем-то он остался далеко в 60-х.

Тем не мерее, аппарат был тепло встречен потребителями в СССР. Все потому, что TTL — это вам не шутки. Это реально отличная вещь!

Съемка широкоугольными и длиннофокусными объективами, макросъемка, съемка со светофильтрами — все это было не просто возможно, все это стало еще и легко и непринужденно, благодаря внутрикамерному экспозамеру.

Хорошо Зенит-TTL приняли и на западе, причем в той же Германии. Да, во многом аппарат был простоват против продвинутой иностранной техники. Но за ту цену, которую он стоил, аппарат предлагал вполне отличный функционал.

Давайте рассмотрим камеру подробнее.

Фотоаппарат Зенит-TTL выпускался на КМЗ и на БелОМО с 1978 по 1985 год. Суммарно на двух предприятиях таких Зенитов выпустили более 2,5 млн. штук.

На стадии разработки фотоаппарат носил индекс «12», но первые выпуски решили назвать по-другому. Рассматривались названия «Зенит-электро» и «Зенит-электро-ТТЛ».

Остановились на «Зенит-ТТЛ». Да, именно так — кириллицей. Первые выпуски шли с таким названием, хотя изначальный смысл аббревиатуры при этом потерялся. На написание TTL латиницей перешли немного позже.

Штатный объектив — Гелиос-44М 2/58.

Крепление объектива — резьба М42×1. Рабочий отрезок — 45,5 мм. Поддерживается моргающая диафрагма.

Затвор — матерчатый, шторно-щелевой с горизонтальным ходом. Отбивает выдержки: 1/30, 1/60, 1/125, 1/250, 1/500, В.

Синхронизация вспышки на 1/30.

Фотоаппарат оборудован механизмом автоспуска и горячим синхроконтактом. На первых выпусках синхроконтакт был только проводной.

Размер поля изображения видоискателя — 20×28 мм или 65% площади кадра.

Увеличение окуляра — 5Х.

Тип фокусировочного экрана — матовое стекло с кольцом микрорастра.

Вес моего экземпляра без объектива 700 грамм.

Элементы управления:

Тут я сделаю важную оговорку. Сегодня у нас в обзоре ранняя и относительно более редкая версия Зенита-TTL.

Поэтому, рассматриваемый экземпляр имеет отличия от большинства одноименных аппаратов, выпускавшихся позже.

В тех местах, в которых отличия будут заметными, я сделаю советующую оговорку.

Еще нужно помнить, что Зениты-TTL выпускались на двух предприятиях страны одновременно. Поэтому, могут встречаться отличия во внешнем виде, связанные еще и с этим. Вспомним, как пример, Зенит-ЕТ.

Начнем с дизайна. Первые Зениты-TTL оформлением походили на Зенит-ЕМ, т.е. имели светлый верх. Позже, корпус их был унифицирован с Зенитом-ЕТ, стал черным и приобрел ряд дополнительных изменений. В честь олимпиады 1980 года многие аппараты носят олимпийскую эмблему.

Над объективом Зенита-TTL (в данном случае — ТТЛ) нет больше селенового фотоэлемента! Там гордо красуется надпись «Зенит».

Справа на передней панели традиционно имеется гнездо проводного синхроконтакта, а под ним — рычаг завода и кнопка старта автоспуска.

Сзади — окуляр видоискателя, а слева от него ввинчивающаяся крышка батарейного отсека с пропилом под монетку.

Да, с этого самого момента батарейки в Зенитах стали массовым явлением.
Аппарат рассчитан на работу от одной батарейки РЦ-53.

По теме подбора замены советским элементам питания у меня есть специальная статья.

Видоискатель Зенита-ТТЛ покрывает всего 65% площади кадра. Он довольно темный и яркость распределена заметно неравномерно.

В более поздних версиях с яркостью видоискателя стало получше.

Справа видна стрелка экспонометра.

В центре матового стекла имеется линза Френеля с микрорастром.

Снизу аппарата — только штативное гнездо. В данном случае оно максимально справа. У многих более поздних версий гнездо, как и у Зенита-ЕТ переехало ближе к центру.

Сверху у Зенита-TTL слева-направо находятся:
— селектор чувствительности пленки с помещенной в центре рулеткой обратной перемотки;
— «холодная» скоба для вспышек;
— головка выдержек;
— поворотная втулка отключения затвора с кнопкой спуска в центре;
— головка взвода затвора и транспортировки кадра, снабженная курком и счетчиком кадров.
Головка выдержек большая, ухватистая с качественной накаткой.

Для изменения выдержки головку нужно просто повернуть, делать это можно как при взведенном, так и при спущенном затворе.

При взведении затвора головка не вращается.

В более поздних версиях головка выдержек претерпела косметические изменения. Изменились форма и цвет накатки.

Селектор чувствительности пленки — это, естественно, не просто памятка. Выставленное значение чувствительности используется при калькуляции экспозиции.

Селектор переключается с солидными щелчками. Имеются две шкалы чувствительностей: ГОСТ (ASA) и DIN.
Расчет экспозиции на Зените-TTL происходит так:

1. На селекторе необходимо выставить чувствительность заряженной в аппарат пленки.

2. Предполагается, что переключатель режимов управления диафрагмой на объективе установлен в положение «А» — «Автоматическое управление»

3. Наводим аппарат на объект съемки и нажимаем на кнопку спуска до некоторого ощутимого упора, но не до конца.

Тут нужно немного потренироваться, чтобы не спустить затвор. Кнопку нужно нажать до такой степени, чтобы на толкатель объектива передалось это движение, и диафрагма закрылась до выстеленного значения. Но затвор не должен сработать.

В этот момент включается электронная система замера света и расчета экспозиции. Уровень света измеряется на рабочей диафрагме.

4. Смотрим на стрелку в видоискателе.

Если она заняла горизонтальное положение — экспозиция оптимальна.

Если стрелка сместилась вверх, — света много. Нужно или уменьшить выдержку или прикрыть диафрагму.

Если стрелка сместилась вниз, — света мало. Нужно или увеличить выдержку или открыть диафрагму.

Менять и выдержку и диафрагму можно при полу-нажатой кнопке спуска, т.е. диафрагма будет меняться сразу в рабочем положении, а экспозамер будет работать.

Все такие манипуляции будут влиять на положение стрелки, как говорится, в режиме on-line.

Нужно только учитывать, что древние фоторезисторы имели жуткую инерционность. На то, чтобы правильно среагировать на изменившееся освещение им требовалось до минуты времени.

Так, меняя выдержку и диафрагму нужно добиться горизонтального положения стрелки.

Когда стрелка заняла горизонтальную позицию, экспозиция не только рассчитана, но и уже внесена в фотоаппарата. Можно жать на спуск.

В целом, все просто, функционально и довольно удобно. Правда, в темном видоискателе, да при темной сцене, иногда бывает тяжело разглядеть стрелку. Но это уже детали.

Для обратной перемотки пленки у Зенита-ТТЛ имеется рулетка. Чтобы перемотать пленку нужно откинуть рукоятку.

Замок задней крышки у рассматриваемого экземпляра — старый, как на Зените-Е еще. Находится он снаружи на левом торце. У более поздних версий замок стал внутренним и сблокированным с рулеткой.

Отношение к камере.

Я очень высоко ценю появление в массовых Зенитах внутрикамерного экспозамера. Исходя из этого, Зенит-TTL, как уже говорилось, аппарат этапный.

С другой стороны, если до сих пор советский фотопром просто отставал от западного, то, пожалуй, именно с этого момента в сегменте массовых Зенитов начался совершенный уже застой.

Следующая модернизация случилась вместе с выходом аппарата Зенит-12СД — только через 5 лет в 1983 году. Все улучшения носили скорее косметический характер.

Далее линейка 12-х Зенитов так и менялась — косметически. Никаких серьезных улучшений массовые фотолюбители от КМЗ уже и не увидели никогда, что печально.

В сегменте более продвинутых аппаратов у КМЗ были, конечно, еще вполне удачные решения, например, Зенит-19. Но выпущено этих аппаратов было около сотни тысяч.

Рядовой фотолюбитель этих камер просто не увидел, да и не смог бы себе позволить.

На этой немного грустной ноте у меня все. Удачи!

Если у вас имеется фотоаппарат Зенит-TTL и на нем есть объектив, вы можете использовать этот объектив на своей цифровой камере. Как на зеркальной, так и беззеркальной. На полном кадре и на кропе.

Поищите свой объектив в оглавлении моего сайта, возможно, имеются какие-то тонкости, которые стоит знать.

Но в любом случае вам понадобится переходник на вашу фото-систему.

Самые дешевые переходники продаются на Aliexpress.

Выбрать переходник для своей камеры вам поможет таблица.

Если вы часто покупаете что-то в интернет-магазинах, я могу посоветовать вам кэшбэк-сервис LetyShops. Он позволяет вернуть  2-5 процента со стоимости покупки.

Чтобы воспользоваться сервисом, вам нужно зарегистрироваться. Далее, на главной странице находите нужный вам интернет-магазин. Там же будет указана величина кэшбэка. Переходите в магазин по ссылке и совершаете покупки как обычно.

После покупки на ваш счет в  LetyShops будет начислена сумма кэшбэка. Доступна для вывода она станет после получения товара.

Вывести деньги вы можете разными способами. Я перевожу на баланс сотового телефона. При этом варианте нет комиссий.

На вывод есть ограничение по минимальной сумме 500 руб, но если использовать промо-коды, которые легко найти в сети, то это ограничение снимается.

Очень приятный сервис, рекомендую. Ссылка для регистрации.

---

Уважаемые читатели!
В социальных сетях для сайта Фототехника СССР созданы страницы – визитные карточки. Переход по кнопкам вверху экрана или по ссылкам  на странице контактов
Если вам интересен мой ресурс, приглашаю поддержать проект и стать участником любого из сообществ. Чтобы оставить комментарий на сайте не требуется регистрация. Большинство полей необязательны для заполнения. Делитесь опытом, высказывайте соображения, задавайте вопросы, участвуйте в дискуссиях!

На странице во ВКонтакте вы можете опубликовать свое объявление о покупке или продаже фототехники.

Также приглашаю Авторов публиковаться на ресурсах Проекта.

---

Инструкция:

Радио, авто и фото в одном журнале — LiveJournal

«Зенит» — один из самых спорных советских фотоаппаратов. Для кого-то он лучший (часто только потому что других не было), для других это отличное средство, чтобы начисто отбить всякое желание заниматься фотографией, для третьих — некогда рабочий инструмент, вполне решавший поставленные перед ним задачи.

—Зенит

фото: photohistory.ru

Первая модель «Зенита» появилась в 1952 году. Идея была проста как всё гениальное: взять «Зоркий», поставить вместо дальномера пентапризму, зеркало — вот и готова относительно простая и технологичная в производстве зеркалка. А поскольку «Зоркий» — это копия ФЭДа, а ФЭД — это копия Leica II, то и корни у этой SLR довольно именитые. При проектировании был использован опыт создания первой, как считается, в мире зеркальной камеры с пентапризмой — Contax S. Первое время часто особо отмечалось, что изображение в видоискателе «Зенита» является «правильным прямым», т.е. не отзеркаленным. Тогда это было актуально, т.к. другие зеркалки (двухобъективные) имели изображение, развёрнутое вокруг вертикальной оси, к чему приходится какое-то время привыкать. Затвор (шторный от 1/25 до 1/500 с и с возможностью установки длительной выдержки), объектив (Индустар-22 3,5/50) и особенности конструкции (зарядка через нижнюю крышку двухцилиндровыми кассетами, установка выдержки только при взведённом затворе, и т. д.) повторяли «Зоркий».

Объектив Индустар-22 3,5/50 тоже был взят у Зоркого и крепился той же резьбой М39, был лишь увеличен рабочий отрезок с 28,8 до 45,2 мм. К тому моменту уже существовал стандарт резьбы М42 с отрезком 45,5 мм (его имел тот же Contax S), но, видимо, соблазн обеспечить максимальную унификацию при производстве был слишком велик, ну или времени на разработку уже не хватало. Первые «Индустары» для Зенитов имели традиционный для дальномерных камер поводок кольца фокусировки, но насколько он был кстати при такой компоновке и не мешался ли — вопрос.

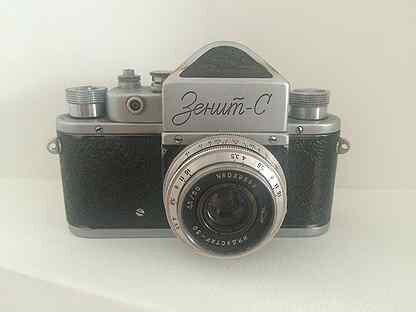

—Зенит-С

Первой значимой модернизацией стало появление синхроконтакта. В 1955 году была выпущена первая советская фотовспышка ЭВ-1 «Молния», и модификацией с кабельным синхроконтактом обзавелись все немногочисленные советские фотоаппараты — появились ФЭД-2, Зоркий-С, Зоркий-3С, Москва-4, Любитель-2, Смена-2. Зенит-С внешне почти не отличался от своего предшественника, но механика была серьёзно переработана — зеркало опускалось с помощью капроновой нити, изменён механизм блокировки обратной перемотки (вместо рычага теперь нужно было повернуть кольцо вокруг спусковой кнопки). Установка выдержек возможна до и после взвода затвора, вокруг головки выдержек появился рычаг регулировки времени упреждения синхроконтакта для работы с одноразовыми лампами-вспышками, имеющими некоторое время задержки перед срабатыванием. Выдержка синхронизации — 1/25 с, чуть позже, после изменения соответствующего ГОСТа — 1/30 с.

Первое время в качестве штатного объектива устанавливался Индустар-22, позже — Индустар-50 той же оптической схемы. Конструктивно зеркальная и дальномерная версии И-50 были унифицированы, только у зеркальной минимальная дистанция фокусировки составляла 65 см, а у дальномерной — по-прежнему метр. При этом дальномерная была универсальной: если снять удлинительное кольцо и толкатель диафрагмы, её можно будет установить и на «Зенит», только МДФ по-прежнему останется 1 м. В свою очередь, таким же образом можно было удлинить зеркальный вариант, но адекватное сопряжение со встроенным дальномером камеры на расстоянии меньше 1 м не гарантировано.

В руках «Зенит-С» «сидит» приятно и естественно — по-лейковски, хотя возросшая масса сразу ощущается. После минимальной смазки и чистки взвод затвора туговат и срабатывает с некоторым «благородным скрипом», но в первом «Зените» должно быть ещё хуже, так что совместимость с двухцилиндровыми кассетами ФЭД/Зоркий могла быть весьма кстати. Непривычно при спущеном затворе ничего не видеть в видоискателе, но некоторые обращают это в достоинство: сразу понятно, что затвор не взведён. Изображение в видоискателе с обрезанным полем зрения и бочкообразной формой краёв кажется темноватым, но если не торопиться, фокусироваться вполне терпимо. При начале съёмки следует не забыть установить счётчик кадров на «0», как и регулятор синхроконтакта при съёмке со вспышкой. Собственно вспышку можно установить только на выносном кронштейне. Для смены значения выдержки нужно приподнять головку и повернуть её относительно индекса посередине. Есть недокументированная функция мультиэкспозиции — затвор взводится поворотом головки выдержек против часовой стрелки до щелчка, при этом зеркало, как полагается, поднимается, затвор взводится, но плёнка не перематывается. Зарядка плёнки для избалованного относительно современной плёночной техникой представит некоторые затруднения, но здесь важно правильно обрезать кончик плёнки, «лейковский» вырез более длинный и имеет чуть другую форму, в общем, см. инструкцию. По крайней мере, «Зоркий» у меня с первого раза правильно заправить не получилось. Поснимать на Зенит-С очень хотелось, но увы: я почистил механизм, заменил пентапризму (к слову, от Зенита-3М подходит), но шторки затвора оказались на столько дырявыми, что заклеивание их уже «не рентабельно».

На первой модели и ранних «эсках» под креплением объектива предусматривалась откидная ножка для уверенной установки на плоскости. Когда аппарат стоит на полочке, она очень кстати. Что касается объектива, главное неудобство очевидно — необходимость каждый раз при фокусировке открывать диафрагму, а потом закрывать до рабочего значения, во время чего может, опять же, сбиться фокусировка. Значения диафрагмы нанесены на передней кромке объектива, и чтобы их увидеть, нужно смотреть на объектив чуть сверху-спереди. При фокусировке от 65 см до бесконечности объектив делает почти полный оборот, поэтому для хоть какого-то удобства шкала диафрагм и индекс нанесены на торец объектива в трёх местах. Если установить светофильтр, проблем не возникнет, шкала диафрагм будет просто вращаться с ним, но надевающийся, в отличие от резьбового закроет индексы на кольце. Ещё одна малоизвестная штука — в футляре предусмотрены гнёзда для хранения светофильтров, у Индустара они маленькие, с резьбой М33 или с посадочным диаметром 36 мм, но надевающиеся не войдут по толщине.

—Зенит-3

фото: photohistory.ru

Следующим этапом обновления «Зенита» стало появление автоспуска и куркового взвода затвора — в 1960 г. появилась модель Зенит-3. По остальным параметрам и по конструкции это оставался тот же Зенит-С. Но в целом конструкция оказалась ненадёжной, и в производстве аппарат продержался всего два года. Вместо Индустара-50 фотоаппарат, как изначально задумывалось, должен был комплектоваться объективами Вега-1 2,8/52 или Гелиос-44 2/58. Первый остался несерийным, второй — наоборот, одним из самых массовых объективов в мире. Гелиос был создан на основе цейссовского объектива Biotar (даже сперва назывался БТК — Биотар Красногорский), устанавливавшегося в середине 30-х на камере Kine Exacta, ставшей на пару со «Спортом» одной из первых малоформатных зеркалок в мире, а после войны — на всё тот же Contax S. От оригинального Биотара Гелиос-44 отличался тем, что был пересчитан под отечественные сорта оптического стекла, а от других советских объективов — наличием механизма предварительной установки диафрагмы. Значение диафрагмы выставляется кольцом у края объектива, после чего диафрагменное отверстие открывается до предела поворотом соседнего кольца против часовой стрелки до упора, можно фокусироваться. Затем, чтобы установить рабочее значение, это же кольцо поворачивается до ощутимого упора по часовой стрелке, становится видна фактическая ГРИП. Если её мало, а установленное значение ещё не на пределе, можно повернуть ещё дальше, тогда сдвинется и переднее кольцо установки. Некоторые ошибочно вращают второе кольцо, видят, что диафрагма меняется в обратную сторону и думают, что объектив работает неправильно. В общем, надо привыкнуть.

—Кристалл

фото: photohistory.ru

Новая модель зеркальной камеры (достаточно новая, чтобы получить новое название — «Кристалл»), начала выпускаться в 1961 г.
«Кристалл» был широко унифицирован с появившимся чуть раньше «Зорким-6», главная инновация которого — литой корпус и откидная задняя стенка. Литой была и верхняя крышка. Спусковая кнопка теперь расположена на оси рычага взвода затвора, а на прежнем месте — кнопка обратной перемотки. При её нажатии, по идее, затвор срабатывает, но пользоваться ей вместо спусковой не совсем правильно. Привод зеркала снова изменён на рычажный. Поскольку изменился способ зарядки плёнки, была разработана специальная кассета с раскрывающейся щелью — при закрывании задней крышки выступ на ней надавливает на край кассеты, за счёт чего расширяется щель с бархоткой. Такая же кассета использовалась и в Зорком-6, позже — в Зорком-10 и 11.

—Зенит-3М

Спустя год было решено заменить верхнюю литую крышку на обычную, штампованную и вернуть прежнее имя «Зенит», так появилась модель Зенит-3М, продержавшаяся в производстве до 1970 года, за это время было выпущено почти 800 тыс. штук.

Технически Зенит-3М почти не отличается от Зенита-С, разве что появился автоспуск. Всё тот же видоискатель, та же головка выдержек (только уже не получается двойная экспозиция)… Все остальные осязаемые изменения влияют на удобство пользования. Курковый взвод затвора — как раз то, чего очень не хватало. Зарядка плёнки через откидную заднюю крышку — давно пора. Более удобная головка обратной перемотки плёнки с памяткой типа плёнки. Единственное спорное нововведение — расположение спусковой кнопки. Мне оно не кажется неудобным или непривычным, но для снижения процента смазанных изображений оно не самое удачное. Правда, такое расположение выбрано не от хорошей жизни — конструкция на Зените-3 оказалась слишком ненадёжной.

—Зенит-Е

Следующим и главным обновлением «Зенита» стал Зенит-Е, появившийся в 1965 году. Главное его внешнее отличие — более современный угловатый корпус и встроенный селеновый экспонометр. Главное отличие по существу — зеркало возвратного типа (постоянного визирования). Аппарат был вполне современным и по мелочам: штативное гнездо с резьбой 1/4″ (правда, как и в предыдущих моделях с резьбой 3/8″, расположенное близко к краю), уже не было совместимости со специальными КМЗшными кассетами с раскрывающейся щелью. Расположение спусковой кнопки, регулятор упреждения синхроконтакта — это осталось с Зенита-3М. Первое время клемма для установки вспышки была съёмной и прикладывалась к аппарату в качестве дополнительного оборудования. В 70-е, с широким распространением компактных вспышек, не требующих установки на громоздкой планке, прикрепляемой к нижней крышке аппарата, клемма стала несъёмной.Зенит-Е стал самым массовым зеркальным аппаратом, в 1965-1982 гг. только в Красногорске было выпущено 3,3 млн. экземпляров, ещё он выпускался в Белоруссии, на Вилейском заводе «Зенит». Существовала модификация Зенит-В, без экспонометра, выпускавшаяся в 1968-1973 гг. (есть версия, что индекс «Е» был дан в честь директора КМЗ в 1953-1965 гг. Н.М. Егорова, а «В» — директора КМЗ в 1965-1968 гг. Л.А. Воронина). Именно на базе Зенита-Е появилась первая массовая версия «Фотоснайпера».

фото: photohistory.ru

В 1968 году постепенно начался выпуск версии с креплением объектива резьбой М42 и рабочим отрезком 45,5 мм. Штатными объективами стали Индустар-50-2 и Гелиос-44-2. Внешне их отличает чёрный цвет корпуса (на самом деле, чёрными были и некоторые выпуски с резьбой М39, это было необходимо, чтобы лишний свет не отражался во встроенный селеновый экспонометр).

Внешне Зенит-Е кажется угловатым, но на самом деле это не совсем так, а в руках камера стала лежать удобнее: форма задней крышки осталась прежней, а за угловатую переднюю часть хвататься даже сподручнее. А вот клемма для вспышки, если она есть, может оказаться некстати: её острые углы упираются если не в бровь, то в лоб. Изображение в видоискателе меньше, но здесь дело только в оптической схеме: размер матового стекла, от которого зависит поле зрения, не изменился. Экспонометром пользоваться не пробовал, но если представить, что его показания более-менее правильны, вполне на уровне внешнего агрегата типа «Ленинграда». Поворотом кольца вокруг головки обратной перемотки нужно совместить стрелку калькулятора со стрелкой экспонометра, связанной с селеновым фотоэлементом. Забавно, но на моём экземпляре значения выдержек на кольце явно выгравированы вручную — заводская краска быстро стиралась, чаще это касалось головки выдержек.

—Зенит-ЕМ

фото: photohistory.ru

В 1972 году появилось следующее важное новшество — механизм «прыгающей» диафрагмы. При нажатии спусковой кнопки автоматически происходит установка предварительно заданного относительного отверстия объектива. Для этого устанавливался рычаг, воздействующий при полунажатии спусковой кнопки на специальный толкатель на задней части объектива. Впервые такая система появилась на ГДРовском Contax F в 1956 году, в 1958 на советском «старшем брате» «Зенита» — фотоаппарате «Старт» — бфла применена более радикальная технология, со спусковой кнопкой, интегрированной в объектив. На Зените-ЕМ кнопка была перемещена с края верхней крышки обратно, на чуть более удобное место, разблокировка затвора для обратной перемотки осуществлялась поворотом втулки вокруг кнопки. В центре фокусировочного экрана появились микропризмы, приёмная катушка теперь нового типа, для упрощённой зарядки плёнки. Зенит-ЕМ продержался в производстве до 1985 г., и их было выпущено чуть меньше миллиона. Первые пару лет выпускался и вариант без экспонометра — Зенит-ВМ.

Обновились и объективы — Индустар-61М 2,8/50 или Гелиос-44М, первый встречался крайне редко. Конструкция оправы Гелиоса-44М изменилась: кольцо установки диафрагмы переместилось ближе к креплению, а фокусировочное — на самый край. Внизу-справа разместился переключатель режима работы диафрагмы, отключающий привод нажимной диафрагмы и устанавливающий рабочее значение для работы с автоспуском, с камерами без привода «прыгалки» или с некоторыми переходными адаптерами.

—Зенит-TTL

В 1977 году начался выпуск новой модели — Зенит-TTL. Как и следует из названия, аппарат имел встроенный TTL-экспонометр на сернисто-кадмиевом фоторезисторе. При нажатии спусковой кнопки наполовину вместе с закрытием диафрагмы до рабочего значения напряжение от элемента питания через фоторезистор и резисторы, сопротивление которых меняется в зависимости от установленной чувствительности и выдержки, отклоняет стрелку в поле зрения видоискателя вверх или вниз. Положение стрелки близкое к нулю говорило о правильной экспозиции. Система критична к точному значению напряжения питания, поэтому для корректной работы желателен элемент РЦ-53; современный и тоже уже дефицитный элемент типа 625 отличается по напряжению и имеет меньшую стабильность при разряде. Ещё одно важное новшество — невращающаяся головка выдержек, а места для уже не актуального регулятора времени упреждения синхронизации не осталось. Обратная перемотка — рулеткой, вокруг которой расположился диск установки чувствительности в диапазоне от 16 до 500 ед. ГОСТ/ASA плюс по одному промежуточному значению.

Главное новшество аппарата — экспонометр — стало и главным недостатком. Видоискатель с фоторезистором оказался настолько тёмным, что фокусироваться в помещении стало почти невозможно, при ярком свете — тоже затруднительно. Стрелку экспонометра очень плохо видно. А вот головка выдержек удобнее — теперь выдержки можно менять одним пальцем, если, конечно, он должным образом «накачан», упрощённая зарядка плёнки тоже не вызывает каких-то неудобств.

—Зенит-10 и Зенит-11

фото: photohistory.ru

В 1981 г. появились модификации со «старым» селеновым экспонометром: Зенит-10 без механизма прыгающей диафрагмы (как обновлённый Зенит-Е) и Зенит-11 (замена Зениту-ЕМ). Первых за пару лет было выпущено меньше 20 тыс., второй продержался в производстве до 1990 года тиражом под 1,5 миллиона. На этих аппаратах появились кое-какие новшества: скрытый замок задней крышки (подъёмом рулетки обратной перемотки), наконец-то «горячий башмак» и дополнительное штативное гнездо (правда, ненадёжное) близко к центру камеры, для этого была изменена нижняя крышка вокруг объектива. Размер зеркала был увеличен, но на поле зрения видоискателя это не повлияло, считается, что от этого улучшилось распределение яркости в видоискателе. И как заключительный штрих — кармашек-памятка типа плёнки на задней крышке.

Была изменена конструкция спусковой кнопки: при повороте её по часовой стрелке срабатывал механизм прыгающей диафрагмы для съёмки с автоспуском, это позволяло не устанавливать переключатель режима работы диафрагмы на объективах. Поворотом спусковой кнопки в полностью нажатом положении против часовой стрелки, как и в ранних моделях, устанавливалась длительная выдержка, а для обратной перемотки механизм освобождался нажатием втулки вокруг кнопки. Позже эти «плюшки» перешли и на модель с TTL-экспонометром, но Зенит-TTL в середине 80-х уже сняли с производства, остались экспортный Зенит-12 и вариант для «Фотоснайпера ФС-12» Зенит-12С.

Зенит-11 комплектоваться объективами Гелиос-44М-4 без переключателя режима (хотя некоторые выпускались и со старыми Гелиосами-44М). Зенит-10 — Индустаром-50-2 или Гелиосом-44-2.

—Зенит-12сд

фото: photohistory.ru

Место Зенита-TTL в 1983 г. занял Зенит-12сд. Система экспонометрии была изменена, вместо стрелочного индикатора в поле зрения видоискателя были видны два светодиода, о правильной экспозиции свидетельствует свечение или мигание обоих. Питание — от двух элементов СЦ-32 (современный аналог — SR43, LR43). Для внутреннего рынка предназначалась модель Зенит-12сд («СветоДиод»), на экспорт — Зенит-12xp (версии происхождения скорее сугубо коммерческие, чем технические). Вообще, история странная; обозначение 12LED не стали использовать из-за звучания на русском языке, 12SD на западном рынке было нежелательно из-за созвучия с одноимённой службой нацистской Германии (а для русского уха, стало быть, оно более приемлемо, чем «лёд»). Как бы то ни было, и то, и другое — одна модель, выпускавшаяся до 2000 года, за это время было выпущено около 2 миллионов. Вариант Зенит-12СДС предназначался для комплектования «Фотоснайпера».

—Зенит-122

В 1989 начался выпуск Зенита-122. Его главное отличие было снаружи: металлический корпус облицован эргономичными пластмассовыми панелями. Механизм автоспуска необычный, с заводным маховиком на боковой стенке, счётчик кадров теперь с автоматическим сбросом. В поле зрения видоискателя три светодиода (появился средний, работающий при правильной экспозиции) и клинья Додена. Карман для памятки пытались разместить на передней части аппарата, но от такого решения быстро отказались. Кроме базовой модели существовали Зенит-122В без механизма автоспуска (покупного узла, с этим в 90-е часто бывали сложности), Зенит-122К, о котором ниже, и вариант для «Фотоснайпера». Всё семейство выпускалось до 2005 года, когда выпуск фотоаппаратов на КМЗ был прекращён.

В конце 80-х производство резьбовых Гелиосов-44М-4 было передано на Валдайский завод «Юпитер», где они начали в процессе производства разбиваться по фактическим параметрам, и в зависимости от разрешающей способности им присваивался индекс 44М-5, 44М-6 или 44М-7 (М-7 лучше, чем М-5). Эти же объективы устанавливались и на «устаревший» Зенит-12сд, а в середине 90-х их заменил Зенитар-М.

Стал ли новый «Зенит» красивее — вопрос, удобнее — да, приятнее — нет. Некачественный скрипучий пластик портит попытки создать «Зенит с человеческим лицом». Видоискатель по сравнению с Зенитом-TTL на две головы выше: светлее, с большим полем для фокусировки и клиньями Додена. Три светодиода вместо двух чуть удобнее, хоть это и не принципиально, но они же и приводят к новой проблеме: при съёмке с длительной выдержкой светодиод может засвечивать экспонируемый кадр. Обычно такую проблему описывают с моделью 122 и последующими, но не исключено, что то же самое характерно и для 12сд. В руководствах по эксплуатации рекомендуют на время работы с длительными выдержками вынимать элементы питания, но по другой причине — во избежание разрядки. Можно было бы изменить выключатель на спусковой кнопке (чтобы экспонометр отключался при полностью нажатой кнопке) или, как в некоторых зеркальных Киевах, добавить дополнительный выключатель слева от пентапризмы (там есть место, и провода далеко тянуть не надо). Головка выдержек стала меньше и менее удобной, а автоспуск стало очень неудобно взводить. Интересно, что счётчик кадров сбрасывался не при открывании задней крышки, а при нажатии на кнопку обратной перемотки. Значения выдержек были обновлены в соответствии с новым стандартом: от 25 до 400 ед. плюс по одному промежуточному значению, что соответствовало новому ГОСТу и ISO лишь отчасти, т.к. там предусматривалось по два промежуточных значения и шаг 1/3 EV. Это называлось недостатком и последующих моделей, но причина явно технологическая: чтобы увеличить количество значений выдержки, пришлось бы переделывать плату с резисторами и контактными площадками и либо делать более плотный монтаж, либо увеличивать пространство вокруг, оба решения повлияют на стоимость или надёжность. В то же время экспонометр и затвор всё равно привирают, поэтому за особенной точностью никто и не гнался. А могли бы и ножиком полоснуть вовсе промежуточные значения убрать.

В целом чувствуется, что разработчики сделали всё, что могли с пластмассой, не трогая «железо». Решение неоднозначное, но Зенит-12сд оставался в производстве и пользовался спросом, тем более что на нём тоже по образцу 122-го обновился видоискатель, а заодно и верхняя крышка.

—Зенит-212k

Следующая модель — «Спин-офф», она выбивается из «канвы повествования» по двум «первичным признакам» — байонету и ряду выдержек, но упомянуть её нужно, тем более что последующие «Зениты» явно создавались с оглядкой на неё.

фото: fotocccp.ru

В 1994 году появился Зенит-212k с пентаксовским байонетом «К» и с расширенным диапазоном выдержек до 1/8 с. Байонет впервые появился ещё в середине 70-х, первой камерой стал Pentax K2. В отличие, например, от байонета Nikon F (в СССР — Байонет «Н»), с которым выпускались зеркальные камеры «Киев», на байонет «К» благодаря совпадению рабочего отрезка можно было через переходник установить объективы с резьбой М42. Правда, в действительности всё было не так радужно: советский вариант байонета был скопирован с некоторыми изменениями, а оптика одного производителя могла быть не совместима с камерой другого и переходником — третьего. К тому же в таком «формате» предсказуемо терялась функция прыгающей диафрагмы. Но как бы то ни было, с начала 80-х с таким байонетом начал мелкосерийно выпускаться советский Алмаз-103, чуть позже — Зенит-автомат, Зенит-АМ и -АП. К началу 90-х под байонет «К» выпускалось уже довольно много советских объективов, система казалась перспективной, и видимо, на неё было решено перевести и «младшую» «линейку» фотоаппаратов «Зенит». Так на рубеже 80-90-х появился Зенит-122К, а позже — рестайлинговый Зенит-212k. На Красногорском заводе гордятся, что это первая камера, дизайн которой проектировался с помощью САПР, ещё пара новшеств находятся на задней крышке — смотровое окошко и увеличенный прижимной столик, но принципиальных новшеств, кроме байонета и замедлителя затвора, у камеры не было. Причём внедрение механизма замедления проблему «системы» не решало, потому что одним из главных недостатков являлись как раз самая короткая 1/500 и выдержка синхронизации 1/30 с, которые добавлением двух длинных выдержек не исправить.

—Зенит-312m

фото: zenitcamera.com

В 1999 году появилась аналогичная модель — Зенит-312m, уже без длинных выдержек и с резьбовым креплением объектива: похоже, опыт не удался. Кабельный синхроконтакт уже не предусматривался (хотя, заглушка на его месте встречалась и на предыдущих моделях). Форма корпуса хоть и похожа, но была разработана заново, больше ничем по существу аппарат не отличался от Зенита-122. Основным объективом стал Зенитар-М2s 2/50 с не менее своеобразным дизайном, разработанный как замена Гелиосу-44 и как бюджетный вариант Гелиоса-77 1,8/50 и Зенитара-М 1,9/50, которыми иногда тоже комплектовали Зенит-122 и другие «младшие» модели.

—Зенит-412

«Вершиной прогресса» в «семействе» стал появившийся в 2000 году Зенит-412DX, со снова изменённым корпусом и вводом чувствительности плёнки только посредством DX-кода. Причём сначала диапазон составлял только 100-400 ед., но через 2 года появился вариант Зенит-412LS (Long Scale) — от 25 до 1600, и снова по всем остальным «формальным» параметрам аппарат ничем не лучше Зенита-122. Кроме того, было выпущено несколько сот «Фотоснайперов» ФС-412.

Впечатлениями от Зенита-412LS я уже делился в отдельном посте, поэтому коротко: неудобный пластмассовый наглазник, верхняя и задняя крышка люфтят и скрипят, рукоятка взвода при возврате ударяет по пластику как по пустому ведру (реально пустому — под верхней крышкой в основном воздух), неокрашенные поверхности внутри…

Если прямо сравнить Зенит-С и Зенит-412, окажется, что новая модель не стала на голову лучше модели полувековой давности. Да, курковый взвод, зеркало постоянного визирования, зарядка плёнки стала в разы проще… Но всё это не оказывает прямого влияния на качество картинки, в отличие от просвечивающего корпуса и переотражений в фильмовом канале. Головка выдержек у обоих аппаратов по-своему неудобная: у старого её нужно приподнимать, у нового за неё непросто зацепиться. Для фокусировки появились помощники типа клиньев и микрорастра, но какой в них толк, если сама система будто бы разъюстирована (по крайней мере на моём экземпляре сфокусироваться на плоскости фокусировки с нормальным зрением нереально; пентапризму сложно установить неправильно, так что дело или в самом фокусировочном экране, или в системе стоит странная линза).

Зенит-412 лежит в руке удобно (пока её не сожмёшь), но он должен не лежать, а работать, а с этим как раз трудности. Спусковая кнопка в неудобном месте, за рычагом взвода приходится тянуться. По идее, максимально компактный Зенит-С должен быть менее удобным, но всё не так плохо. Да, головка взвода затвора тугая и не очень удобная, зато палец сам ложится на спусковую кнопку, а субъективно аппаратом пользоваться приятнее и срабатывает он как-то увереннее. В сухом остатке — TTL-экспонометр и привод прыгающей диафрагмы. Так что с точки зрения получения удовольствия от неспешной съёмки лично для меня интереснее Зенит-С, а прогресс остановился где-то на модели Зенит-12сд с фокусировочным экраном от 122-го (хотя, его вроде бы можно самостоятельно поставить на любой аппарат начиная с Зенита-Е).

По большому счёту, с такими характеристиками, почти не менявшимися с 50-х годов, Зенит должен был моментально устареть. Но, дав пользователю необходимый и, в большинстве случаев, достаточный минимум функций, этот зеркальный аппарат стал для кого-то «учебным пособием», для кого-то «рабочей лошадкой». Были ли попытки выйти из «порочного круга» и создать фотоаппарат с более приличными параметрами? Да, с 1958 года параллельно с «бюджетной линейкой» почти всегда выпускалось как минимум одно «продвинутое» семейство, начиная со «Старта» (1958-1964) и заканчивая Зенитом-КМ (2001-2003). Все»продвинутые» камеры объединяет достаточное поле зрения видоискателя и диапазон выдержек (за исключением Зенита-4 с центральным затвором самая короткая у всех 1/1000 с). Резьба М42 тоже не считалась перспективным решением — в 50-60-е пытались разработать свой байонет, а с середины 80-х — перейти на байонет «К».

Журнал Amateur Photographer, 12.07.2014

Но именно «простые Зениты» успешно экспортировались во многие страны мира под самыми разными брендами — Cambron, Cosmorex, Diramic, Global, Kalimar, Phokina, Prinzflex, Revueflex, Spiraflex, Zeniflex… В ряде случаев шильдик с названием приклеивался уже на месте поверх надписи «Zenit», и обладатели долгое время считали, что это «копия того самого Зенита». В принципе, это не удивительно, в свои «золотые времена» Зенит занимал пустующую нишу недорогих, но «полноценных» зеркалок. В британской рекламе 1981 г. Зенит-Е предлагается за 28 фунтов, Зенит-ЕМ — 34, а Зенит-TTL — 42 (там же упоминались Киев-4 и 4А, ФЭД-4, Смена-Символ и Любитель-166В). При этом Praktica продавалась за 50-60 фунтов, а Pentax K1000, Yashica или Olympus — от 80-90. Так что за такие деньги вряд ли кто-нибудь ожидал бы от этой «tank-built camera» чего-то сверхъестественного. У нас ситуация была чуть другая, и популярность «Зенитов» объяснялась другими, более печальными причинами. Сегодня всё по-другому. Добровольно мириться с недостатками особенного смысла уже нет, но поводы пользоваться по назначению по-прежнему находятся — технический интерес, ностальгия или (почти) бесплатно доставшийся с антресолей внезапно рабочий экземпляр.

Корреспондент «РГ» протестировал новейший отечественный фотоаппарат — Российская газета

«Зенит» возродился! Теперь и у нас есть фотоаппарат, за который не стыдно!» — говорили одни. «Взяли внутренности от «Лейки», положили в красивую коробку — вот и все возрождение…» — твердили другие. На рынок выходит первый отечественный фотоаппарат высшего класса «Зенит М». Наш фотокорреспондент Сергей Куксин получил на испытание образец с серийным номером М-18Р006. Тот самый, которым снимал премьер-министр при посещении Красногорского завода. Я отловил Сережу в редакционном коридоре. Всегда интересно узнать мнение профессионала. Так сказать, из первых рук.

— Когда красногорцы передавали мне этот экземпляр на тест-драйв, чуть ли не дышали на него! Говорили, что он хранит тепло рук премьера. Тепло — не тепло, а камера действительно легла в руку, как родная.

— Слушай, а говорят, что это вовсе не «Зенит», а обычная «Лейка». Маркетинговый ход и прочие премудрости рынка…

— Не совсем так. На задней панели надпись по-английски «Спроектировано в Красногорске. Россия». Новый, очень тихий затвор. «Зенит» чуть больше и крепче скроен. Пыли и брызг не боится. Чувствуешь приятную тяжесть камеры. И это тоже плюс — дрожание руки (а оно неизбежно при репортажной съемке) не передается так отчетливо, как на других «дальномерках». Да, матрица, затвор, процессор, аккумулятор из Германии. Но программное обеспечение адаптировано под наш объектив. Поэтому это не ребрендинг, а новая модификация. Кстати, наш старый добрый «ФЭД», который собирали беспризорники, — копия «Лейки». Да и первенец Красногорского оптико-механического завода «Зоркий» тоже переработка знаменитой немецкой камеры. И ничего, снимали. Вырастили на этих аппаратах несколько поколений фотолюбителей.

— Фотолюбитель, если это не олигарх, вряд ли выложит 6 тысяч евро, чтобы научиться искусству светописи…

— «Зенит-М» камера не для новичков. Ей снимать надо уметь. В Калининграде, где я тоже побывал с премьером (у него, кстати, на «Лейке» стоит тот самый красногорский объектив), местный фотограф попросил новый «Зенит» на минутку. Через эту самую минутку восторженность сменилась недоумением: «А как снимать без автофокуса?!!». Да, автофокуса тут нет. Ручками, ручками. Это удел профи. Кстати, немецкий прототип без объектива стоит на тысячу евро дороже. «Зенит-М» — это вторая камера для репортера, а может, даже и для фотохудожника или продвинутого фотолюбителя. Потому что объектив «Зенитар» светосилой 1:1 это просто сказка! Какое сочное боке! А гурманов можно порадовать софтфокусом. Красногорск давно перестал выпускать фотоаппараты, как только пленка стала уходить с рынка. А любительский цифровой фотоаппарат создать не сумели. Не выпускает наша промышленность ПЗС-матрицы.

— Нужно было покупать! Самые именитые бренды используют матрицы сторонних производителей или даже прямых конкурентов! У меня у самого в пионерском детстве был «Зенит 19». Внутри стоял японский электромеханический затвор. Камера работала на износ.

— Вспомни, что творилось в 90-е на рынке фотоаппаратуры. Даже «Кодак» приказал долго жить. Но оптику к самым разнообразным системам Красногорский завод выпускать не перестал. Что-что, а прицелы мы выпускать умели. Подозреваю, что лучшие военные технологии воплощены и в этом объективе. Посмотри, какие фотки я снял «Зенитом» в эту золотую осень!

— Да, что говорить, искусство…

— Скоро появятся еще два объектива. Классический «полтинник» и сверхширокоугольник 21 мм. Так что творческий диапазон у пользователя значительно расширится. Да и сейчас этим 35-миллиметровым объективом можно делать шедевры. Универсал! И портреты, и пейзажи, и натюрморты. А светосила позволяет снимать без вспышки в театре, ресторане, даже в подворотне ночью. Где из источников света фонарь да луна. Вот и цена соответствующая. Обещали где-то в районе 5,5 тысячи евро. Повторюсь: это значительно дешевле аналогов. И еще, я ни в коем случае не рекламирую эту камеру. Дело в том, что на рынок поступит всего 500 экземпляров. 450 в стальном корпусе и 50 матово-черных. К гадалке не ходи — все раскупят. А объективы пойдут на другие «Лейки».

Конкретно

Характеристики фотоаппарата «Зенит-М»

Разрешение — 24 MП. Кроп — 1:1.

Тип датчика — CMOS.

Диапазон чувствительности — ISO 200-6400, расширяемый с шагом 1/3 ISO, автоматическое управление или ручная настройка.

Крепление объектива — M-mount.

Объектив в комплекте — Zenitar 35mm f/1,0.

Скорость затвора — 8 с-1/4000 с.

Измерение экспозиции — многозонный, центрально-взвешенный точечный замер.

Типы карт памяти — SD, SDHC, SDXC.

Форматы данных — DNG (необработанные данные), JPEG.

Емкость батареи — 1800 мАч.

Максимальное разрешение видео — 1920×1080.

Размер (ширина x глубина x высота) — прибл. 138,6x42x80 мм без объектива.

Вес — ок. 680 г с батареей, без объектива.

Производство легендарных фотоаппаратов «Зенит» возрождается в РФ

МОСКВА, 26 сен — ПРАЙМ. Красногорский завод им. С. А. Зверева и компания Leica возрождают в России производство легендарных фотоаппаратов Зенит в новом исполнении под названием Зенит М, сообщил РИА Новости представитель Красногорского завода (входит в холдинг «Швабе»).

«Зенит и Leica изначально договорились произвести только ограниченное количество фотоаппаратов Зенит М. Однако, это не ограниченное издание с новыми функциями, а камеры в лимитированном дизайне, эксклюзивной упаковке с индивидуальным номером. Тираж этой камеры крайне ограничен. Всего 500 штук номерных камер и объективов Зенитар 1,0/35 доступных к приобретению в России и Европе», — сказал он.

Собеседник агентства уточнил, что это лишь один из проектов по выпуску камеры. «Мы проанализируем полученный опыт и решим, какая камера будет следующая, возможно, это будет зеркальная камера, а возможно, более совершенная дальномерная», — пояснил представитель завода.

Как заявляет производитель, цена будет «совершенно адекватной с учетом брендов, которые участвуют в этом проекте». «По умолчанию камера Leica не может стоять в ценовом сегменте с камерами массового производства. Leica имеет знак равенства между своим именем и словом качество. Они (Leica – ред.) передали все необходимые технические параметры, которые мы обязались соблюсти в производстве объективов. Принимая это во внимание, цена на фотоаппарат Зенит будет находиться в премиальном сегменте от 5 до 6 тысяч евро», — сообщил собеседник агентства.

Он отметил, что оптика будет изготавливаться по новым стандартам качества, заданным компанией Leica Camera AG, но при этом сохранит «ту неповторимую художественную картинку, получаемую на объективы Красногорского завода» (производитель Зенита – ред.). «С камерой Зенит М и объективом Зенитар 35 mm f/1.0 будет в состоянии справиться любой пользователь. Камера оснащена современными технологическими функциями, которые позволяют использовать одинаково результативно профессионалам и новичкам в сфере фотографии. И мы оснастили камеру универсальным объективом, который имеет умеренно широкий угол съёмки и позволяет снимать любой жанр – от каких-то портретов, до пейзажей и натюрмортов», — сказал представитель завода.

По его словам, компания Leica выступает в этом проекте как OEM (original equipment manufacturer — оригинальный производитель оборудования – ред. ) изготовитель камеры, поставщик комплектующих изделий, тогда как объектив изготавливается на 100% из российского сырья и собирается на Красногорском заводе.

«Зенит» — это разработанный в Советском Союзе малоформатный однообъективный зеркальный фотоаппарат. Это один из первых в мире однообъективных зеркальных фотоаппаратов, выпускавшийся на Красногорском механическом заводе с 1952 по 1956 годы. Он разработан на базе дальномерного фотоаппарата Зоркий, выпускавшегося на КМЗ с 1949 года. Всего за время производства было выпущено чуть менее 40 тысяч фотоаппаратов Зенит.

В России возобновят производство фотоаппаратов «Зенит» — Экономика и бизнес

МОСКВА, 26 сентября. /ТАСС/. Первая российско-немецкая фотокамера «Зенит» (Zenit M) совместного производства Красногорского завода им. С.А. Зверева (КМЗ, входит в «Швабе» госкорпорации Ростех) и немецкой компании Leica Camera AG представлена в среду на выставке Photokina 2018 в Германии, в Европе продажи фотоаппарата стартуют в декабре 2018 года, в России — в начале 2019 года, сообщил ТАСС представитель холдинга «Швабе».

«Камера оснащена уникальным объективом Zenitar 35 mm f/1.0, который на сегодняшний день не имеет аналогов в мире. Красногорский завод также представит перечень объективов Zenitar и Gelios. Среди них — оптические системы, разработанные специально для нового «Зенита».

В Европе продажи «Зенит М» стартуют в декабре этого года, на территории России — в январе 2019 года в интернет- магазине «Зенит» и ограниченном перечне магазинов фототехники», — сказал собеседник агентства.

По его словам, стоимость фотоаппарата с объективом будет в диапазоне €5-6 тыс. «Тираж камеры ограничен. В России и Европе будет доступно к приобретению 500 номерных камер и объективов Zenitar 1,0/35. КМЗ сделали возможность выбора серийного номера изделия при покупке камеры. Но это лишь один из проектов по выпуску камеры, мы проанализируем полученный опыт и решим, какая камера будет следующая, возможно это будет зеркальная камера, а возможно более совершенная дальномерная», — добавил представитель «Швабе».

Объектив Zenitar 35 mm f/1.0 из металла и стекла полностью разработан и произведен в Красногорске, на 100% из отечественных компонентов. «Внешний вид камеры также разрабатывался на КМЗ в сотрудничестве со студией промышленного дизайна SmirnovDesign. Облик повторяет легендарные фотоаппараты семейства «Зенит» и Зоркий. Компонентная база и программное обеспечение — от Leica M (Type 240), — отмечают в «Швабе».

Производители обещают, что с камерой «Зенит М» и объективом Zenitar 35 mm f/1.0 будет в состоянии справиться любой пользовател — фотоаппарат оснащен современными технологическими функциями, которые позволяют использовать одинаково результативно профессионалам и новичкам в сфере фотографии. И мы оснастили камеру универсальным объективом, который имеет умеренно широкий угол съемки и позволяет снимать любой жанр — от каких-либо портретов до пейзажей и натюрмортов», — сказал представитель «Швабе».

«Возвращение легенды фотоаппаратов «Зенит»» в блоге «Производство»

Разработчик российского бренда «Зенит» КМЗ в кооперации с немецким производителем фотокамер и оптики премиум-класса Leica Camera AG создали новую цифровую дальномерную камеру Zenit M с объективом нового поколения. Камера Zenit M разработана на базе камеры Leica M (Type 240), но имеет некоторые отличия в части компонентной базы и программного обеспечения. Камера оснащена объективом Zenitar 35 mm f/1.0, выполненным из металла и стекла. Он полностью разработан и произведен в России, 100% компонентов и материалов в его составе — российского производства. Объектив создает не требующее обработки изображение с уникальным боке и эффектом софт-фокуса. Дизайн современной камеры Zenit M, созданной для съемки в различных условиях, повторяет облик легендарных фотоаппаратов семейства «Зенит» и «Зоркий».

Презентация продукта прошла в конце сентября в рамках крупнейшей международной выставки в области фотоиндустрии Photokina 2018 в Кельне. Как заявляет производитель, цена будет «совершенно адекватной с учетом брендов, которые участвуют в этом проекте» — «Зенит» будет находиться в премиальном сегменте от 5 до 6 тысяч евро.

«Зенит» — разработанный в Советском Союзе малоформатный однообъективный зеркальный фотоаппарат. Разработан на базе дальномерного фотоаппарата «Зоркий», выпускавшегося на КМЗ с 1949 года. Всего за время производства было выпущено чуть менее 40 тысяч фотоаппаратов «Зенит».

И вот результат трудов

в России стартуют продажи фотоаппаратов «Зенит» в новом исполнении.

«Значение этого события для нас трудно переоценить. Долгая работа, начиная от задумки камеры и заканчивая ее воплощением, наконец привела к главному — возможности ее приобретения, которая появилась у огромного количества поклонников „Зенита“ и фотографов по всему миру. Думаю, это нечто более масштабное, чем начало продаж одной фотокамеры — принципиально новый виток в истории всего бренда», — сказал генеральный директор Красногорского завода им. С. А. Зверева (КМЗ, входит в «Швабе») Вадим Калюгин, которого цитирует пресс-служба холдинга.

В свою очередь исполнительный директор Ростеха Олег Евтушенко уверен, что новинка будет пользоваться спросом не только в России, но и за рубежом.

«Это стало понятно еще до начала этапа серийных поставок. Мы получили много предзаказов, и практически вся первая партия нашла своих покупателей. Поэтому уже сейчас можно говорить об успешности совместного проекта Ростеха и компании Leica по возрождению легендарного отечественного бренда», — сказал Евтушенко.

Zenith E инструкция по эксплуатации 35 мм, инструкция по эксплуатации

Zenith E инструкция по эксплуатации 35 мм, инструкция по эксплуатации Зенит
Модель E / B

Эта библиотека руководств по эксплуатации камеры предназначена для справки
и исторических цели, все права защищены.
Авторские права на эту страницу принадлежат, М. Буткус, штат Нью-Джерси.
Эта страница не может быть продана или распространена без
выраженного разрешение производителя.
Я не имею отношения ни к одной компании, производящей камеры.

Онлайн-библиотека руководств по эксплуатации камеры

Если вы найдете это руководство полезным, как насчет пожертвования в размере 3 долларов? к:
М. Буткус, проспект Озера 29, Высокий мост, Нью-Джерси 08829-1701
В большинстве других мест с вас будут взимать 7,50 долларов за электронную копию
или 18 долларов за труднодоступную ксерокопию.

Это поможет мне продолжить размещение этого сайта,
покупать новые руководства и платить их стоимость доставки.
Тебе станет лучше, правда?

Если вы используете Pay Pal, воспользуйтесь ссылкой ниже.

Используйте указанный выше адрес для чек, M.O.или наличными.

Вернуться на главную страница руководства камеры

---

Zenith E PDF прямо из руководства

Щелкните здесь, чтобы просмотреть PDF-файл, сделанный на этой странице

НАЖМИТЕ ЗДЕСЬ, ЧТОБЫ ПОЛУЧИТЬ PDF НА ИТАЛЬЯНСКОМ ЯЗЫКЕ
Де L’Appareil Photographique Zenit-E

Великолепный рефлекс пентапризмы со сменной линзой, прецизионно сделанный в Россия.

ПРЕДУПРЕЖДЕНИЕ ДЛЯ ВСЕХ КАМЕР ZENITH — ОТКЛЮЧЕНИЕ ВРЕМЕННОЙ БЛОКИРОВКИ

При проверке камеры убедитесь, что спусковая кнопка в центре рычаг ветра не в закрытом положении.Неспособность выпустить это будет создается впечатление, что ветровой механизм неисправен.

Обратите внимание
1. Все современные высококачественные линзы (например, подходящие для вашего Zenith камеры) изготавливаются из специальных марок оптического стекла. Во время изготовления процесса внутри стекла почти неизбежно возникают маленькие пузырьки, но они никакого отрицательного воздействия на функционирование композитного фотографического линза.

2. Камера Zenith принимает все типы монохромных и цветных пленок, за исключением любой кассеты Fuji 35 мм.
Тип кассеты, используемой этой Компанией, вызовет заклинивание и может вызвать фильм рвать.

3. Камеры Zenith имеют встроенный запас прочности при просмотре через Reflex Finder. Это позволяет использовать всю область просмотра при составлении снимать без страха потерять любой предмет, который может оказаться на грани края искателя.

ЗЕНИТ E

F2 Привет
По характеристикам аналогичен Zenith B f2 Hellos, но, кроме того, имеет встроенный селеновый фотоэлектрический экспонометр.См. Страницы 14 и 15 инструкции по управлению и эксплуатации экспонирования Zenith E система измерения и для разгрузки камеры.

ЗЕНИТ BF2

Настоящее руководство по эксплуатации содержит основные характеристики и основные принципы работы камеры Zenith B. Внимательно прочтите и следуйте инструкция в первые дни использования. Скоро вы познакомитесь с управления камерой и обращением, пока вам не придется думать о «механизм» камеры — но вам нравится концентрироваться на более творческих возможности с этим прекрасным инструментом.

6 ВАЖНЫХ ПРАВИЛ, КОТОРЫЕ НЕОБХОДИМО СОБЛЮДАТЬ

1. При снятии или установке объектива беритесь за него целиком, избегая чрезмерного давление на любое кольцо.

2. Не прикасайтесь к оптическим поверхностям линз или возвратного зеркала. Отпечатки пальцев снижают оптическую эффективность и могут повредить поверхности с покрытием

3. Не поворачивайте спусковую кнопку затвора. Применять только напрямую ‘нажимайте кнопку кончиком пальца, чтобы избежать включения Т-образного замка.

4. Не поворачивайте переключатель выдержки на короткое расстояние между «B» и «500».

5. Всегда выдвигайте рукоятку транспортера пленки до максимума Это позволяет избежать пустых экспозиций.

6. Всегда проверяйте, что кольцо предварительной настройки закрыто после фокусировки и перед выдержка.

СПЕЦИФИКАЦИЯ

Объектив: 58mm Hellos f / 2 сменный сверхбыстрый 6 элемент; минимальный фокус: 18 дюймов; диафрагмы: от f / 2 до f / 16 ; предустановлено диафрагма; индекс глубины резкости; шкала расстояний.

ИЛИ. . .

50мм Индустар f3.5 сменный; минимальный фокус: 24 дюйма; диафрагмы f3.5 до f16; кольцо настройки диафрагмы; шкалы глубины резкости и расстояния.

Затвор: Фокальная плоскость; Зеркало мгновенного возврата; скорости: от 1/30 см до 1/500 видеть; B и время задержки и синхронизация «M» и «X».

Видоискатель: Зеркальный видоискатель с матовым стеклом фокусировки; Увеличение окуляра: 5X.

Транспортировка пленки: Рукоятка одиночного хода: продвигает пленку, устанавливает заслонку, считает экспозицию, устанавливает скорость затвора.

Другие особенности: Напоминание о типе пленки; Кнопка перемотки пленки. Размеры: 5 7/8 «x3 7/8» x4 «(прибл.)

Вес: 920 грамм.

Расположение деталей

1 Кнопка спуска автоспуска

2 Разъем для подключения вспышки

3 Кронштейн для вспышки

4 Рычаг настройки автоспуска

5 линз

6. Направляющая катушки кассеты

7. Окуляр видоискателя.

8.Звездочка

9. Открывающаяся защелка

10. Кассетная камера

11. Диафрагма пленки

12. Бегуны киноканалов

13. Приемная катушка

14. Пружина приемной катушки

15. Задняя крышка

16. Прижимная пластина пленки

ИНСТРУКЦИЯ ПО ЗАГРУЗКЕ
(см. Стр. 14 е или Zenith E)

Камеру можно загружать при нормальном освещении.Откройте заднюю крышку камеры, потянув фиксатор вверх. Далее тянуть пленку-перемотку колесо вверх и вставка (кассета с пленкой).

Теперь зафиксируйте передний край пленки под пружиной приемной катушки и зацепиться за зуб катушки и звездочку пленки. Убедитесь, что пленка направлена правильно над бегунами киноканала. Установите кассету на место. Верните колесо перемотки в исходное положение. Закройте заднюю крышку нажатие фиксатора.Переместите рычаг установки затвора до упора. положение: затем нажмите кнопку фиксатора. Когда рычаг поворачивается, пленка продвинулся на расстояние одного выстрела. Транспортировка неоткрытой пленки к пленке диафрагма: дважды заводите затвор: нажимая кнопку спуска после каждого обмотка:
Примечание. Заворачивая шторку, проверьте, работает ли колесо перемотки пленки. вращается. Если нет, проверьте, правильно ли загружена пленка в камеру. Наконец, поверните шкалу счетчика экспозиции и установите цифру ‘O’, чтобы она совпала с индексная точка на кольце.Установите счетчик экспозиции, когда затвор

УСТАНОВКА ЭКСПОЗИЦИИ

Слегка потяните диск выдержки вверх, а затем поверните его. движение устанавливает продолжительность выдержки. Выбранный показатель скорости совмещен с индексной меткой в ​​центре циферблата, затем нажмите, чтобы зафиксировать ее в загрунтованное положение. Цифры указаны в долях секунды. ‘B’ указывает на продолжительность экспозиции, контролируемая вручную.

Временные выдержки получаются путем первого заворачивания затвора: установка диска в положение ‘B’; затем, нажав кнопку разблокировки до фиксации, повернув ее.

Отпускается поворотом кнопки разблокировки в исходное положение.

ПРИМЕЧАНИЕ:
1. Продолжительность экспозиции может быть установлена ​​как при заведенной створке, так и при вышел.
2. Используйте штатив для длинных выдержек при «ручной» экспозиции.
3. При фотографировании без ламп-вспышек рычаг установки синхронизации можно установлен на X.

НАСТРОЙКА ОСТАНОВА

Чтобы установить диафрагму на объективе HELIOS 58 мм: установите индексную метку, чтобы совместить выбранное значение диафрагмы выгравировано на кольце настройки диафрагмы объектива.Каждый настройка останавливается при каждом значении диафрагмы. Та же процедура применяется к объектив INDUSTAR-50, за исключением того, что у этого объектива нет остановок щелчка: диафрагма объектива устанавливается только после фокусировки.

ФОКУСИРОВКА ОБЪЕКТИВА ДЛЯ ЧЕТКОСТИ ИЗОБРАЖЕНИЯ

58 мм HELIOS: Фокусировка должна производиться через апертуру диафрагмы открыт на максимум. Для этого кольцо диафрагмы 58-миллиметрового Hellos должно повернуть против часовой стрелки до упора.Направьте объектив на снимаемый Наблюдать за объектом через окуляр видоискателя: повернуть кольцо фокусировки объектива пока на матовом стекле не появится четкое изображение. После фокусировки линза мгновенно остановился, повернув кольцо диафрагмы по часовой стрелке до упора. протяженности, то есть до заданного значения.

50 мм INDUSTAR: При фотографировании с помощью объектива 50 мм Industar (который не имеет предварительно настроенной диафрагмы) кольцо настройки диафрагмы объектива устанавливается после фокусировка сделана.В ситуациях, когда вы хотите сфотографировать несколько объекты, расположенные на разном расстоянии: используйте шкалу глубины резкости. В шкала глубины резкости расположена симметрично по обе стороны от индекса и соответствует значениям диафрагмы. После того, как камера сфокусирована, вы можете считать глубина резкости для выбранной диафрагмы с учетом пределов глубины резкости шкала с обеих сторон указателя на шкале расстояний для установки диафрагмы выбрано. Например: когда объектив сфокусирован на расстоянии 10 футов и диафрагма f: 11 выбрано.изображение будет четким в пределах от 8 до 40 футов.

СИНХРОНИЗАТОР ВСПЫШКИ

Для фотосъемки в условиях плохой освещенности следует использовать вспышка. Для этого камера Zenith B оснащена специальным устройством. который синхронизирует вспышку, чтобы совпадать со временем срабатывания затвора. Переключать на лампе-вспышке одинарного действия: установите рычаг установки синхронизации против индекс «М». При работе с электронной вспышкой синхронизация Рычаг регулировки должен быть установлен напротив индекса «X».Только одна выдержка 1/30 сек. может использоваться в фотоаппарате Zenith B: при съемке с любой вспышкой лампочки или электронная вспышка. Ручная экспозиция ‘B’ не рекомендуется при использовании лампы-вспышки: значительное количество рассеянного света (после вспышки) попадает в камеру с переэкспонированием.

АВТО ТАЙМЕР —
При съемке с автоспуском соблюдайте следующую процедуру: намотайте затвор: заводите механизм автоспуска, поворачивая рычаг настройки автоспуска вниз, насколько это возможно. Установите экспозицию, выберите рамку, сфокусируйте объектив. . . Закройте отверстие объектива до упора f и нажмите кнопку спуска автоспуска. Затвор срабатывает не менее чем за 9 секунд. после нажатия кнопки.

ВЫГРУЗКА КАМЕРЫ
(Zenith E см. На стр.14)

Когда на шкале счетчика экспонирования отображается цифра (36 или 20), это означает, что экспонированный пленку следует перемотать в кассету. Порядок действий следующий:
1. Выключите механизм затвора, нажав кнопку перемотки пленки. кнопку и, удерживая ее в этом положении, поверните ручку перемотки пленки в направление, показанное указателем, пока вы не почувствуете расслабленной силой, конец пленки вышел из пружины приемной катушки.
2. Откройте заднюю крышку камеры.
3. Потяните ручку перемотки пленки вверх и извлеките кассету с пленкой из камера.

ВАЖНЫЕ СОВЕТЫ
С камерой следует обращаться осторожно и осторожно, не прилагая чрезмерных усилий органы управления и циферблаты. Всегда содержите камеру в чистоте и защищайте ее от чрезмерные вибрации, влажность и резкие перепады температур. Держать камера в закрытом футляре для переноски. Для хранения колпачок должен быть на объектив, спуск затвора и автоспуска.Никогда не снимайте объектив с камера т.к. Это предотвращает попадание пыли и грязи на поверхности. оптических деталей. Очищайте поверхности линз с оптическим покрытием только с помощью камеры. воздуходувка-щетка. Поскольку фотоаппарат представляет собой сложное оптико-механическое устройство, любое ремонт и регулировку должен производить только высококвалифицированный специалист.

ЛАМПОЧКА ПРЕДУПРЕЖДЕНИЕ ВСПЫШКИ
При использовании ламп накаливания не вставляйте в пистолет новую лампу. пока подключен к фотоаппарату с раскрученной шторкой.Ставни должны всегда заводите перед подключением лампы-вспышки.

ZENITH E — 58 мм F2 Объектив Гелиос
По характеристикам как Zenith B, но, кроме того, имеет встроенный селен. фотоэлектрический экспонометр, откалиброванный для настроек диафрагмы и светочувствительности пленки.

За исключением экспонирования и разгрузки камеры, все операции и Инструкции для Zenith B в равной степени применимы и к Zenith E

КОНТРОЛЬ ВОЗДЕЙСТВИЯ
Основные органы управления состоят из двух круглых циферблатов, каждый из которых расположен соосно ручку перемотки (см. рисунок). Внешний циферблат (откалиброван с От 1/30 до 1/500 секунды) — это регулировка выдержки, а при ее повороте постоянно привязанный к маленькому «нулевому» индексу в изогнутом окошке счетчика (см. иллюстрацию). Внутренний циферблат — , регулировка светочувствительности пленки (калибровка с Значения скоростей и диафрагмы ASA и DIN).

ЗАГРУЗКА И РАЗГРУЗКА

Действуйте, как было указано ранее, но при этом подпружиненная ручка перемотки утопленный в элементах управления экспонометром, он должен быть сначала помещен в рабочее положение, слегка нажав и повернув против часовой стрелки.

(На рисунке показана ручка в положении перемотки, для загрузки и окончательной извлечение кассеты потяните ручку вверх из этого положения).

ЭКСПОЗИЦИЯ
Для получения точной экспозиции: сначала выровняйте линию установки светочувствительности пленки. (выгравировано на внутреннем циферблате), чтобы совпадать с выгравированной маленькой черной точкой ниже выбранного рейтинга светочувствительности пленки (ASA или DIN). Затем наведите объектив камеры к объекту и убедитесь, что пальцы не закрывают фотоэлектрическое окно (установлен над объективом).Обратите внимание на положение, в котором игла останавливается. Теперь поверните внешний диск с накаткой (выдержка) до тех пор, пока не появится маленький нулевой индекс. делится пополам неподвижной стрелкой-измерителем (находится в изогнутом окошке). В измеритель теперь активирован для любого выбора совпадения показаний апертуры и Скорость затвора. Наконец, совместите красную точку на линзе Hellos с выбранным диафрагма: наведите камеру на объект, поверните кольцо фокусировки до резкости разрешение изображения, поверните предварительно установленное кольцо диафрагмы по часовой стрелке в максимально полный — нажмите кнопку спуска, чтобы получить идеальную экспозицию.

ZENIT Камера: ZENIT-E Руководство пользователя

ПРИМЕЧАНИЕ: Этот текст идентичен тексту Руководства по эксплуатации, английская версия, 1971 год, преобразованному в HTML в 2001 году. 1971, HTML 2001. ВНИМАНИЕ! Настоящая инструкция по эксплуатации содержит основные характеристики и основные принципы работы камеры ZENIT-E и не может рассматриваться как руководство по фотографии. Перед использованием фотоаппарата внимательно изучите правила обращения с фотоаппаратом и порядок эксплуатации. В связи с постоянным развитием конструкции камеры могут возникать незначительные различия между текстом Руководства и конструкцией вашей камеры. Чтобы сделать работу фотоэлемента надежной и увеличить срок его службы, не подвергайте фотоэлемент воздействию прямых солнечных лучей. Выкручивание или ввинчивание объектива ИНДУСТАР-50-2 осуществляется только накаткой кольца шкалы глубины резкости, а объектив ГЕЛИОС-44-2 — накаткой кольца фокусировки. Не касайтесь пальцами поверхности зеркала, так как это может повредить его покрытие. Не поворачивайте кнопку спуска затвора без причины при спуске затвора, чтобы избежать срабатывания механизма взвода затвора. Не поворачивайте шкалу выдержки в пределах интервала от «B» до «500». Всегда заворачивайте затвор до упора, чтобы не получить пустую экспозицию. ПРИМЕНЕНИЕ И ПРЕИМУЩЕСТВА КАМЕРЫ «ЗЕНИТ-Э» ЗЕНИТ-Э — однообъективная зеркальная камера, оснащенная встроенным несвязанным экспонометром и зеркалом с мгновенным возвратом. Зеркало мгновенного возврата позволяет непрерывно наблюдать за фотографируемым объектом, за исключением момента экспонирования. Встроенный экспонометр особенно важен при съемке на цветную пленку. Благодаря своим техническим характеристикам камеру ЗЕНИТ-Э можно использовать для самой разнообразной любительской съемки и ряда специальных съемок. Камеру ЗЕНИТ-Э можно использовать с имеющимися в продаже сменными объективами с фокусным расстоянием от 37 до 1000 мм. Конструкция рефлекторного видоискателя (фокусировка стекла) позволяет применять удлинительные кольца, производить с их помощью репродукционные работы.Позволяет фотографировать небольшие объекты с большим увеличением (макрофотография) и фотографировать с помощью микроскопа (микрофотография). С помощью камеры ЗЕНИТ-Э можно снимать крупным планом или на большом расстоянии. Зеркало с мгновенным возвратом, встроенный экспонометр, рычаг установки затвора, откидная задняя крышка камеры, малые габариты и легкий вес — все это важные преимущества камеры ЗЕНИТ-Э. Камера поставляется в двух вариантах: с объективом ГЕЛИОС-44-2 58 мм f / 2 и с объективом ИНДУСТАР-50-2 50 мм f / 3.5. Камеру можно использовать со стандартными кассетами. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Размер снимка — 24х36 мм Ширина перфорированной пленки — 35 мм Количество кадров — 36 Выдержка — от 1/30 с. до 1/500 с. (автоматически), «B» (вручную) и длинная выдержка Поле зрения видоискателя — 20×28 мм Увеличение окуляра — 5 x Резьба для объектива — M42x1 Механическое заднее фокусное расстояние — 45,5 мм Стандартный объектив — «ГЕЛИОС-44-2» или «ИНДУСТАР-50-2» Фокусное расстояние — 58 мм 50 мм Относительное отверстие — 1: 2 1: 3. 5 Диапазон фокусировки — от «∞» до 0,5 м от «∞» до 0,65 м Шкала диафрагмы — с 2 по 16 с 3,5 до 16 Сиденье для защиты от солнца — Ø55 мм Ø36 мм Резьба крепления светофильтра — 49×0,75 33×0,5 Резьба гнезда штатива — 1/4 дюйма 1/4 « Габаритные размеры камеры — 138x93x100 мм 138x93x72 мм Масса — 920 г 800 г ЗАГРУЗКА КАМЕРЫ Камера загружается при обычном освещении.Для загрузки камеры: 1. Откройте заднюю крышку камеры, потянув защелку замка вверх. 2. Закрепите конец пленки под пружиной приемной катушки и зацепите отверстие звездочки за выступ катушки. Проследите, чтобы пленка была правильно размещена между слайдами киноканала. 3. Установите кассету в гнездо, потянув вверх ручку перемотки пленки. 4. Верните ручку перемотки в исходное положение и зафиксируйте ее в этом положении, повернув ее в направлении стрелки. 5. Закройте заднюю крышку и нажмите на защелку замка. 6. Взведите затвор, повернув рычаг установки затвора до упора, затем нажмите кнопку спуска. При повороте рычага пленка перемещается на один кадр. Для транспортировки неэкспонированной пленки к пленочному вороту взведите затвор трижды, нажимая кнопку спуска после каждого взведения. Примечание. Взводя затвор, посмотрите, вращается ли ручка перемотки пленки. Если нет, проверьте, правильно ли загружена пленка в камеру. 7. Поворачивая циферблат счетчика экспозиции в любом направлении, установите цифру «0» напротив точки на кольце. Установить счетчик экспозиции при взводе затвора. НАСТРОЙКА ЧУВСТВИТЕЛЬНОСТИ ПЛЕНКИ На шкале чувствительности пленки имеются цифры 16, 32, 65, 130, 250, 500, показывающие светочувствительность пленки в единицах ГОСТ-АСА, а на противоположной стороне нанесены цифры 13, 16, 19, 22, 25, 28, показывающие скорость пленки в классах DIN. На шкале чувствительности пленки под рисунком 32 обозначены две точки: левая соответствует светочувствительности пленки 25 единиц ГОСТ-АСА, правая — 32 единицам ГОСТ-АСА. Цифры шкалы чувствительности пленки видны в окошках шкалы диафрагмы вычислителя, имеющего установочные индексы. Для установки светочувствительности пленки (например, 65 единиц ГОСТ-ASA) поверните шкалу диафрагмы до тех пор, пока установочный индекс не будет совмещен с делением шкалы 65. Эту же процедуру необходимо выполнить при установке чувствительности, если пленка имеет маркировку в классах DIN. СРАВНИТЕЛЬНАЯ ТАБЛИЦА единиц чувствительности пленки по ГОСТ, ASA и DIN ГОСТ-ASA 16 20 25 32 40 50 65 80 100 130 160 200 250 320 400 500 DIN 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 ОПРЕДЕЛЕНИЕ ВОЗДЕЙСТВИЯ Направьте камеру на снимаемый объект. При повороте шкалы выдержки калькулятора вправо или влево центр указателя калькулятора совпадает с указателем экспонометра. В этом случае деления шкалы выдержки и шкалы диафрагмы должны совпадать. Писцы могут не совпадать в пределах 1 / 2 интервала между писцами. При совпадении указателей обозначения на шкалах позволяют установить ряд комбинаций выдержек и диафрагм для определенной освещенности и чувствительности пленки.Любая из этих комбинаций позволяет получить негатив нормальной плотности. Цифры на шкале диафрагмы показывают относительные значения диафрагмы. Цифры от 500 до 2 на шкале времени экспозиции показывают значения времени экспозиции в долях секунды и от 1 до 30 показывают целые секунды. Черные цифры на шкале выдержки калькулятора соответствуют цифрам шкалы шкалы выдержки. Время экспозиции и соответствующая диафрагма, выбранные в зависимости от условий фотографирования, должны быть соответственно установлены на фотоаппарате и на объективе. УСТАНОВКА ВРЕМЕНИ ЭКСПОЗИЦИИ Слегка потянув вверх шкалу выдержки и повернув ее вокруг своей оси, установите выбранную величину выдержки напротив отметки в центре шкалы, утопите циферблат и зафиксируйте его. Цифры на шкале выдержки указывают доли секунды, а буква «B» указывает время выдержки, управляемое вручную. Чтобы получить длинную выдержку, вы должны взвести затвор, установить шкалу выдержки в положение «B», нажать кнопку спуска затвора и повернуть ее против часовой стрелки до упора. После экспонирования верните спусковую кнопку в исходное положение. Примечания: 1. Время экспозиции может быть установлено как при взведенном, так и при спущенном затворе. 2. Рекомендуется использовать штатив при съемке с длинной выдержкой и выдержкой «B». 3. При фотографировании без ламп-вспышек рычаг настройки синхронизации может быть установлен произвольно в диапазоне от «X» до «MF» на стороне кнопки перемотки пленки. НАСТРОЙКА ОСТАНОВА Для получения необходимой диафрагмы на объективе ГЕЛИОС-44-2 совместите указатель с одной из цифр (2; 2.8; 4; 5,6; 8; 11; 16) выгравировано на установочном кольце диафрагмы. Для настройки диафрагмы поверните кольцо, пока не услышите легкий щелчок. Это означает, что кольцо зафиксировано. Диафрагма объектива ИНДУСТАР-50-2 настраивается только после завершения фокусировки объектива. ФОКУСИРОВКА ОБЪЕКТИВА ДЛЯ ЧЕТКОСТИ ИЗОБРАЖЕНИЯ Фокусировку следует производить при максимально открытой диафрагме. Для этого кольцо диафрагмы ГЕЛИОС-44-2 повернуть против часовой стрелки до упора. Направляя объектив на фотографируемый объект и наблюдая его через окуляр видоискателя, поворачивайте кольцо фокусировки объектива до тех пор, пока на матовом стекле не появится резкое изображение. После фокусировки объектив ГЕЛИОС-44-2 останавливают, повернув кольцо диафрагмы по часовой стрелке до упора. В случаях, когда вы хотите сфотографировать несколько объектов, расположенных на разном расстоянии, используйте шкалу глубины резкости. Шкала глубины резкости представляет собой деления, расположенные симметрично по обе стороны от индекса и соответствующие значениям диафрагмы. После того, как камера сфокусировалась, вы можете прочитать пределы глубины резкости для выбранной диафрагмы, которые расположены против эквивалентных делений шкалы глубины резкости по обе стороны от указателя на шкале расстояний. Например, когда объектив сфокусирован на 4 м и выбрана диафрагма f / 11, изображение будет резким в пределах от 2,5 до 10 м. РАБОТА СИНХРОНИЗАТОРА ВСПЫШКИ Для фотосъемки в условиях плохой освещенности следует использовать лампы-вспышки и электронные вспышки.Для этого камера ЗЕНИТ-Э оснащена специальным устройством, которое синхронизирует момент вспышки лампы с временем срабатывания затвора. Для включения лампы-вспышки одинарного действия установите рычаг установки синхронизации в положение «MF». При работе с электронной вспышкой рычаг установки синхронизации должен быть установлен на индекс «X». Задавая параметр синхронизации, следите за тем, чтобы выступ в его отверстии совпадал с чертой индекса «MF» или индексом «X» с точностью до половины толщины черты. В фотоаппарате ЗЕНИТ-Е можно использовать только время экспозиции 1/30 с (при полном стробировании) при фотографировании с использованием ламп-вспышек или электронной вспышки. Ручная экспозиция «B» нежелательна при использовании ламп-вспышек, так как значительное количество рассеянного света (после вспышки) попадает в камеру и может привести к нечеткому изображению на пленке. ФОТОСЪЕМКА С АВТОЗАПУСКОМ При съемке с автоспуском выполните следующую процедуру. Взведите затвор, заведите механизм автоспуска, повернув рычаг настройки автоспуска вниз до упора. Установить экспозицию, выбрать рамку, сфокусировать объектив. Нажмите кнопку спуска автоспуска и встаньте в положение для фотографирования. Затвор срабатывает не менее чем за 9 с. после нажатия кнопки. РАЗГРУЗКА КАМЕРЫ Когда шкала счетчика экспонирования показывает цифру 36, это означает, что экспонированная пленка должна быть перемотана в кассету.Порядок действий следующий: 1. Нажмите ручку перемотки пленки и поверните ее против направления, показанного указателем. 2. Отключите механизм заслонки. Для этого нажмите кнопку спуска перемотки пленки и, удерживая ее в этом положении, поверните ручку перемотки пленки в направлении, указанном указателем, до тех пор, пока вы не почувствуете приложенной силой, что конец пленки покинул пружину приемная катушка. 3. Откройте заднюю крышку камеры. 4. Потяните ручку перемотки пленки вверх и извлеките кассету с пленкой из камеры. Примечание. Для дальнейшего фотографирования взведите затвор и, придерживая звездочку, убедитесь, что она вращается. СМЕННЫЕ ЛИНЗЫ С ЗЕНИТ-Э можно использовать различные сменные объективы, имеющиеся в продаже для фотоаппаратов типа ЗЕНИТ с рольставнями. Все эти сменные объективы отличаются высоким качеством. Сменные объективы крепятся на камеру так же, как и основные объективы, с помощью резьбы M42x1. При использовании сменного объектива ТАИР-3 левый край поля изображения на негативе может быть обрезан. Камера ЗЕНИТ-Э не позволяет использовать систему экспонометра при фотографировании со сменными объективами МТО-500 и МТО-1000, так как внешнее крепление этих объективов затемняет фотоэлемент. СЪЕМКИ КРУПНЫМ ПЛАНОМ С помощью специального копировального стенда камера ЗЕНИТ-Э позволяет делать репродукции чертежей, рукописей, фотографий и др. При копировании можно использовать удлинительные кольца, которые устанавливаются между корпусом камеры и объективом. В этом случае можно использовать одно кольцо или комбинацию нескольких колец. Масштаб воспроизведения зависит от длины и количества использованных колец. Это можно визуально увидеть по репродукциям почтовой марки. ВАЖНЫЕ СОВЕТЫ С камерой следует обращаться осторожно, содержать ее в чистоте и защищать от механических повреждений, влаги и резких колебаний температуры. Храните камеру в закрытом футляре для переноски. В таких случаях следует надевать колпачок на объектив при спуске затвора и автоспуска. Никогда не снимайте объектив с камеры, если он вам не нужен, чтобы пыль и грязь не попали на поверхность оптических деталей. Очищайте поверхности линз с оптическим покрытием только снаружи чистой мягкой тканью или ватой. Ткань или хлопок можно слегка смочить спиртом-ректификатом, эфиром (петролейным или серным) или, если эти средства отсутствуют, туалетной одеколонной водой. Поскольку фотоаппарат представляет собой сложное оптико-механическое устройство, любой ремонт фотоаппарата и его регулировка должны выполняться только высококвалифицированным специалистом. Артикул: Руководство пользователя на русском языке ЗЕНИТ-Э: Руководство по ремонту ЗЕНИТ-Э: Каталог деталей и сборочных единиц Линия ЗЕНИТ-Э: Архив (на русском языке)

Обзор самодельного ахроматного объектива 50 / 3,5 от приклеивания видоискателя Зенит-ТТЛ от ридера Радожива

Необычный обзор специально для Радоживы, подготовленный Родион Эшмаков.

Вид линзы в сборе

Ахроматная линза — это линза, в которой производится коррекция сферической и хроматической аберрации при отсутствии коррекции искажений наклонных лучей — комы, астигматизма.Ахроматы — одна из простейших схем, они широко используются в качестве технических линз — особенно в приборах наблюдения, микроскопах и т. Д. Например, ахроматические линзы являются линзами большинства биноклей, а ахроматические телескопы широко популярны из-за их низкой стоимости и приемлемости. качественный.

Принципиальная схема ахроматического объектива

Среди фотообъективов ахроматами представлены только старые малоформатные супертелеобъективы с фокусным расстоянием более 500 мм.Но в наше время такая схема используется только в творческих объективах, таких как Lensbaby, где аберрация объектива используется в качестве эффекта.

Производство ахромата из видоискателя камеры Зенит

Камеры типа «Зенит» в настоящее время очень распространены, в т. ч. и неработающие. В подавляющем большинстве случаев они не представляют интереса ни для коллекционеров, ни для фотографов-любителей. Однако оказалось, что от фотоаппаратов Зенит можно получить не только множество шурупов, поцарапанное зеркало и кусок пластика с микроростром — интерес представляет единичная склейка, которая служит окуляром видеоискателя. .Фокусное расстояние этой склейки примерно 50 мм, она ахроматическая, потому что в схеме JVI больше нет других линз (в отличие, например, от склейки линз Индустара — это часть оптической схемы, а не ахромат). Относительное отверстие для приклеивания козырька Zenith-TTL составляет примерно F / 2,8-F / 3,5 (поскольку точное FR не измерялось). Те. есть возможность изготовления «креативного» объектива с параметрами, удобными для съемки (в отличие от ахроматических линз из клееных биноклей и т. д.)).

Снимая верхнюю крышку камеры, вы можете получить доступ к линзе видоискателя и отвинтить ее. Существенным недостатком является то, что сама линза свернута в рамку, что ограничивает ее световой диаметр. Поэтому необходимо аккуратно обрезать оправу и снять линзу.

По размеру линза очень похожа на линзы Индустар-50, поэтому заманчиво использовать корпус этой обычной линзы в качестве донора для геликоида и диафрагмы. Но — культурно установить объектив можно, если предварительно установить его в передний блок линз И-50.Основные трудности, возникающие при этом, — наличие негативной линзы, вкатанной в нее Индустаром, и большего диаметра склеивания JVI Zenith. Напильник делает свое дело. Главное делать это аккуратно и с умом, иначе нельзя нарушить выравнивание.

Интересно, что резьба крепления прицела к фотоаппарату полностью идентична резьбе задней линзы обычного Индустар-50. То есть «хакерский» ахромат можно сделать вообще без какого-либо инструмента — сняв линзы с И-50 и вставив ахроматическую склейку в его корпус.Почему «хакерский»? — Потому что диафрагма будет установлена ​​тогда спереди, а угол обзора ограничен рамкой переднего блока линз. Кроме того, придется отрегулировать заднюю часть колец.

После уточнения передней линзы-блока Индустар-50, склейка-ахроматический легко фиксируется в нем, и вы можете использовать нативный стопорное кольцо передней линзы-блока.

Далее вам просто нужно выставить рабочий отрезок с помощью регулировочных колец, а найти бесконечность точно можно, если открутить передний блок линз ахроматическим склеиванием, а потом зафиксировать небольшой каплей цианакрилата в нужном положении.

Вид линзы в сборе

В результате мы получаем ахромат 50 / 3,5 в корпусе Индустар-50 — конструкция ему полностью идентична.

Оптические свойства ахромата 50 / 3,5 окуляра камеры OVI Зенит

На самом деле, этот склейочный ахромат сложно назвать (бинокулярные линзы намного лучше по качеству) при просмотре снимков: и хроматизм, и сферическая аберрация очень плохо коррелируют — софт в большей степени нивелируется только при F / 5 .6 и выше. Хотя в сравнении с моноклем с такими же параметрами этот объектив выглядит действительно неплохо.

Изображение на «портретной» дистанции при F / 3.5

Снимок на «портретной» дистанции при F / 5,6

Из-за кривизны поля края всегда получаются размытыми, к тому же там всегда царят аберрации поля и резкости там нет на F / 16. На формате кадра APS-C только 1 / 4-1 / 3 центральной области кадра резкие с диафрагмой F / 3.От 5 до F / 11. Кстати, такое распределение резкости по кадру является основным художественным свойством объектива: размытие краев позволяет сфокусироваться на центральном объекте и, кроме того, создать эффект быстрого движения навстречу. Это. Забавно, но размытие зоны предфокусировки отдалённо похоже на боке Helios — тоже очень закручено.

Отражение в стекле (предфокальное размытие изображения, создаваемое каплями на стекле), F / 3.5

Ахроматическая склейка без просветления, контраст удовлетворительный.Цветопередача естественная, но широкополосный вторичный спектр на F / 3.5 имеет тенденцию несколько искажать его. Видимо, на открытой диафрагме объектив стоит использовать в монохромном режиме съемки.

Подводя итог — не стоит говорить об оптических качествах этого объектива. Его достоинства — это его недостатки. Наоборот.

выводы

Клей окуляра от камер JVI Zenith — очень доступный и удобный материал для изготовления собственного аналога Lensbaby.Полученного результата более чем достаточно для любых «креативных» идей. Оптического качества нет — объектив не подходит для нормальной съемки.

Больше отзывов читателей Радоживы вы найдете здесь.

BULKY ZENITH VM7100 ТЯГАЕТ В ПОЛЕВЫХ УСЛОВИЯХ И ДОМА

Думайте об этом как о легкой домашней колоде, которая легко помещается на плече и работает как видеокамера. Имея это в виду (или имея в виду), полноразмерная видеокамера VHS Zenith VM7100 может служить двойной цели в вашей жизни.

Несмотря на то, что VM7100 не слишком тяжелый (5,3 фунта без аккумуляторной батареи)

(который добавляет почти еще фунт), он громоздкий. Это потому, что Zenith разработал его для работы в качестве домашнего видеомагнитофона. Он записывает не только на HQ

(высокое качество, улучшение изображения VHS), но и на настоящий стерео VHS Hi-Fi, эксклюзивный для Zenith.

Снятие электронного видоискателя позволяет положить камеру на левую сторону порта. Со снятой верхней ручкой для переноски (она легко откручивается) VM7100 выглядит как небольшой видеомагнитофон настольной модели.Отсек для ленты и все органы управления находятся по правому борту (справа). Батарейный блок снимается с задней стороны, и блок питания переменного тока скользит. Поскольку в VM7100 отсутствует тюнер-таймер, вам нужно будет полагаться на прилагаемый переходной кабель для записи шоу с телевизора, если ваш телевизор имеет аудио-видео выход.

Zenith также дает вам холодную руку, не поставляя плечевой бандаж. Поскольку видеокамера выше, чем длиннее, она едва удерживается на плече. Без поддержки плеч ваши видео могут выглядеть шаткими. В качестве небольшой компенсации за неудобную форму электронный видоискатель скользит влево и вправо, что делает его подходящим для просмотра любым глазом и на нужном расстоянии от задней части видеокамеры.

Оранжевая кнопка остановки и начала записи — в основном это управление паузой — удобно расположена для управления большим пальцем правой руки. Основная запись и кнопки включения расположены менее логично и удобно. Они щелкают во время работы, но вы должны посмотреть в видоискатель или на жидкокристаллический дисплей, чтобы подтвердить их статус.

Удобно расположенный большой кулисный переключатель на тубусе объектива позволяет увеличивать и уменьшать шестикратный (6: 1) объектив с автофокусировкой. Объектив масштабируется с правильной скоростью. Говоря языком камеры, этот относительно светосильный объектив различается по светопропусканию от f: 1,2 до f: 1,6. Датчик изображения устройства с зарядовой связью (ПЗС) — или, как его называет Zenith, считывающий элемент — имеет чувствительность 8 люкс и, кажется, оправдывает этот рейтинг. Эта комбинация объектива и ПЗС хорошо работает в условиях низкой освещенности.

Стереомикрофон расположен над видоискателем параллельно линзе, готовый улавливать звук.Отсоединив его, вы увидите стереовходы для ваших собственных микрофонов или источника стереозвука. Большинство видеозаписей на VM7100 при использовании встроенного микрофона казались немного далекими.

Под элементами управления находится большой жидкокристаллический дисплей (ЖКД), работающий как цифровой счетчик, хотя он не показывает фактическое («реальное») время ленты. Функция памяти позволяет наматывать ленту в определенное место. Цифры на счетчике остаются на дисплее даже при выключенном питании. Дисплей также становится измерителем уровня записи звука для ручной настройки уровней звука VHS Hi-Fi.Двойные скользящие регуляторы уровня находятся чуть ниже дисплея. В видеокамере также есть автоматическая регулировка уровня. Поскольку одновременная съемка видео и просмотр счетчика оказались невозможными, автоматическая настройка становится необходимостью. Универсальный ЖК-дисплей также показывает режим (например, запись, воспроизведение, пауза и т. Д.) И состояние батареи.

Сторона портов VM7100 управляет функциями камеры. Слева от объектива находятся кнопки, активирующие полностью автоматический режим, ручную автофокусировку и постепенное исчезновение.Сдвижная пластиковая крышка раскрывает ручные функции, включая крошечные кнопки, которые выбирают баланс белого, переключение между автоматическим и флуоресцентным, галогенным или солнечным светом. Автоматическая настройка работает очень хорошо.

Дополнительные кнопки: одна для выключения автоматической (видео) регулировки усиления (AGC) для повышения электронной чувствительности в условиях низкой освещенности;

кнопок диафрагмы, которые отменяют автоматическую диафрагму, позволяя вручную управлять экспозицией; и, наконец, кнопка быстрого просмотра, которая в автоматическом режиме показывает вам последние несколько секунд ваших предыдущих снимков, когда вы начинаете запись. Чтобы избежать путаницы и задержек, оставьте быстрый просмотр для ручного, а не автоматического.

В видоискателе отображается все, что вам нужно знать о состоянии видеокамеры, что является важной функцией, поскольку элементы управления не имеют положительного тактильного отклика. На экране отображается, когда элемент управления находится в ручном положении; помогает при фокусировке и настройке диафрагмы со стрелками; и предупреждает не только о слабом освещении, но и о низкой контрастности. «EP» появляется при записи на медленной скорости (расширенное воспроизведение).

Infinity мешает автофокусу. Даже если видеокамеру держать устойчиво и направлять на большой твердый объект, автофокус никогда не кажется удовлетворительным. Он любит охотиться. Другие камеры с автофокусом с таким же механизмом работали лучше, поэтому этот конкретный блок может быть нетипичным.

Домашнее видео выглядит более реалистичным, когда оно сопровождается стереозвуком Hi-Fi, и из всех видеокамер VHS только VM7100 относится к музыке с уважением. Но качество видео среднее для видеокамер VHS. Ярко-голубое небо выглядит тускло-серым, а ярко-синий деним выглядит идеальным по оттенку и интенсивности.Цветопередача по всему спектру достаточно точная.

Довольно бесшумное редактирование между кадрами происходит, когда питание остается включенным, а кассета остается на месте. Выключение питания или извлечение ленты между записями создает стандартную «полосу шума» или дрожание, обычное для устройств VHS. VM7100 показывает меньше этой проблемы, чем некоторые другие машины.

Мы опробовали VM7100 на народном фестивале в Грант-парке. Десятки людей, казалось, придерживались той же идеи, поскольку в тот ясный июльский день было много видеокамер.Мы оставили VM7100 в полностью автоматическом режиме. Широкие кадры при дневном солнечном свете имели тенденцию размываться, но крупные планы были четкими и резкими. Когда солнце село, видеокамера хорошо компенсировала. Даже в тусклом свете цвета оставались различимыми и правдивыми. Когда включили сценическое освещение, автоматический баланс белого работал безупречно, подстраиваясь для сохранения точных цветов. «США», образованное освещенными окнами Prudential Building, было легко прочитать, даже если камера была направлена ​​на исполнителя на сцене.Но красный, белый и синий огни наверху здания Associates через улицу не светились.

Для серьезной видеосъемки VM7100 обязательно понадобится штатив. Удерживать видеокамеру в устойчивом положении оказалось непростой задачей даже при съемке широких кадров; когда мы увеличивали изображение крупным планом, полученные видео могли вызвать укачивание. Панорамирование или попытка ходить с видеокамерой оказались трудными.

Батареи хватает примерно на 40 минут активной съемки, если питание отключено большую часть времени, когда лента не катится.Подзарядка занимает несколько часов. Индикация низкого заряда батареи в видоискателе выдает предупреждение за 5–10 минут перед выключением видеокамеры.

При рекомендованной розничной цене в 1800 долларов VM7100 конкурирует с самыми дорогими видеокамерами. Чтобы оправдать цену, Zenith стоит добавить в качестве бонуса дополнительный миниатюрный тюнер-таймер. Более того, мы призываем Zenith включить все функции VM7100 (включая VHS Hi-Fi) в компактную видеокамеру VHS-C весом от 3 до 4 фунтов.Теперь это будет стоить каждого пенни!

Zenith Pro 841x / 851x Советы и руководства

---

Вот как заменить ЭЛТ в Zenith PRO 851. На самом деле это не сложнее чем любой другой проектор с ЭЛТ, но знать, как комплектуется на этом, ключ к успешной смене CRT.

Первый шаг — снять большой передний пластиковый кожух, закрывающий ЭЛТ-трубки и линзы в сборе. Передняя панель крепится винтами на передняя и нижняя часть пластиковой лицевой панели. После того, как эти винты будут вынуты, безель снимает переднюю часть устройства, обнажая трубки, как показано ниже:

Затем снимите клавиатуру и монтажную планку, открутив по одному винту с каждого конца. металлической полосы.Поверните клавиатуру в сторону устройства, чтобы облегчить доступ к винтам крепления объектива и трубки.

Как и во многих проекторах с ЭЛТ, каждая линза крепится четырьмя винтами, один дюйм каждый угол линзы. После того, как винты вынуты, в данном случае шестигранник 14 дюймов. болты, линзы оторвутся, обнажив лицевую сторону трубки. Вы сможете сказать степень износа трубки на наборах после снятия линз.

Теперь о сложной части: зеленая трубка ДОЛЖНА быть снята в первую очередь независимо от какую трубку нужно заменить в комплекте.Обратите внимание, что AKB (автоматический баланс белого) Схема регулирует общую яркость ламп, и обычно массивный цвет сдвиг произойдет, если будут установлены одна или две использованные трубы со значительным временем работы заодно как одну-две новые тубы. Этот цветовой сдвиг нельзя исправить, Поэтому рекомендуется заменять все три трубки одновременно.

Зеленая трубка удерживается только четырьмя ”болтами, как показано на фото. ниже. Зеленой трубки нет на петлях, а на болтах прямо к раме комплекта.Перед тем, как снять зеленую трубку, снимите гнездо для ЭЛТ с задней части трубки. и ослабьте кокетку. Проведите толстый красный высоковольтный провод к блоку фокусировки и открутите высоковольтный провод и вытащите его. Освободите провод ВН от стяжек или держателей. и оставьте его в наборе. От ЭЛТ идет серый провод розетку на верхнюю часть зеленой трубки. Это заземляющий провод и два заземляющих. ремни также подключаются от этой точки заземления к аналогичным точкам заземления на R и Пробирки B.Удалите все эти винты заземления и ремни.

Вы также можете ослабить плату видеовхода, как показано на первой фотографии. над. Это просто для облегчения удаления зеленой трубки. Когда вы тянете зеленую трубку из передней части устройства, убедитесь, что вилка и гнездо ЭЛТ скользят с задней части трубки. Зеленая трубка и прикрепленный к ней высоковольтный провод выйдут наружу. перед набором.

Трубки R и B снимаются аналогичным образом, но всего их шесть винты, которые удерживают эти трубки на месте.Есть 4 винта, которые удерживают петли, которые облегчить схождение линз для тубусов R и B. Выверните эти винты, как показано над. Есть очевидный винт, который проходит через верхнюю металлическую направляющую шасси.

Что не так очевидно, так это то, что внизу шасси есть болт, который удерживает нижнюю часть трубки на месте.

Чтобы удалить этот болт, потребуется длинная гайковерт или крестовая отвертка.я не буду установите этот болт с новой трубкой, так как остальные винты удерживают трубку в место просто отлично. Как только трубки будут извлечены из набора, вы получите сборка, как показано ниже. В зависимости от того, как вы заказываете сменную трубку из VDC, вам нужно будет перенести петли и оборудование для верхнего монтажа на новый трубка. Скорее всего, вам также потребуется перенести задний металлический экран на в новую трубку.

Установка новых трубок производится в обратном порядке.Не забудьте надеть кокетку на шейку трубки во время скольжения. трубку в шасси, так как ярмо слишком велико, чтобы ее можно было надеть после трубка вкручивается в комплект. Убедитесь, что гнезда для ЭЛТ находятся вне способ установки трубки, чтобы она не давила на горлышко трубки и защелкивает, пока вы ставите на место.

Аккуратно проложите все провода, подключите все три вывода HV к блоку фокусировки, переустановите розетки ЭЛТ, провода заземления, линзы, и теперь вам нужно сделать юстировка и фокусировка трубок.

Считаете ли вы эту информацию полезной? Пожалуйста, подумайте о создании пожертвование, чтобы помочь покрыть расходы на управление и хостинг в будущем статьи, советы и документы. Или же покупка с Amazon.com и небольшой процент автоматически идет на поддержку этого сайта без каких-либо дополнительных затрат с вашей стороны! Посетите их Blu-ray и DVD магазины для продаж.Хотите показать свою домашний театр? Смотрите наши Список релизов Blu-ray и обязательные заголовки.

Как удалить ошибку смешивания, вызванную enblend и enfuse в зените и надире (автоматически)

Enblend (и enfuse; оба используются hugin) еще не смешивает вершины зенита и надира должным образом. На Launchpad ([1]) есть Blueprint (описание идеи), в котором описывается проблема и возможные решения.

Левое изображение показывает ошибку смешивания в зените (потолок), правое изображение является результатом обучения, описанного ниже.

NB: Это руководство не помогает при сшивании ошибок.

Краткое описание

Это руководство состоит из следующих шагов:

• a) создать обычную выровненную панораму в равнопрямоугольной проекции (где зенит — верхний, а надир — нижний край изображения). Назовем его «Pano08_a». При просмотре в программе просмотра сфер это изображение может показывать ошибку смешивания.
• b) повторно спроецировать зенит и надир на середину выходного изображения в равнопрямоугольной проекции («Pano08_b»).
• c) повторно спроецировать image_b из предыдущего шага в выровненную панораму в равнопрямоугольной проекции («Pano08_c» — теперь он выглядит так же, как image_a, но в зените и надире ошибок смешивания меньше или нет)
• d) совмещают изображения из шагов A и C, при этом потенциально ошибочные области маскируются.

В конце руководства находится сценарий bash, полностью автоматизирующий процесс.

(A) Исходная панорама

Подготовьте проект hugin, который предоставляет готовое панорамное изображение в равнопрямоугольной проекции. Назовем его Pano08.pto. Он состоит из 13 снимков «рыбий глаз», из которых 12 состоят из 3 серий с брекетингом экспозиции и отдельного снимка надира, сделанного без штатива.

Запустите брошюровщик и сохраните изображение с префиксом Pano08_a. (Обратите внимание, что объединение экспозиции выбрано для обработки стеков экспозиции. В результате выход «Pano08_a» получает суффикс «_fused.jpg «.)

(B) Искаженная панорама

Сделайте копию исходного файла Pano08.pto (скопируйте и вставьте в файловом менеджере или используя «Сохранить как» в hugin) и назовите его Pano08_b.pto. Откройте проект в hugin, откройте предварительный просмотр GL и на вкладке «Move / Drag» установите Yaw = 90, Pitch = 90, Roll = 0 и нажмите «Apply» один раз. Отображаемое изображение должно быть искажено, чтобы реальные надир и зенит сместились в середину изображения.

Вернитесь в главное окно hugin и склейте панораму с префиксом «Pano08_b».

(C) Искажение вернулось

Создайте новый проект hugin и загрузите изображение «Pano08_b_fused.jpg» в качестве единственного входного изображения. Тип линзы — равнопрямоугольный, HFOV — 360 °. Лучше добавлять изображения вручную на вкладке «Изображение», чтобы пропустить мастер. Установите Yaw = -90, Pitch = 0, Roll = 90 — это отменит искажение, сделанное на шаге B.

Убедитесь, что размер холста такой же, как на шаге A, и склейте панораму с префиксом «Pano08_c».

(D) Смешайте изображения из шагов A и C

Создайте новый проект hugin и добавьте изображения Pano08_a_fused.jpg «и» Pano08_c.jpg «вручную на вкладке» Изображение «. Установите тип объектива равнопрямоугольный и HFOV 360 °.

Теперь создайте маску для изображения «Pano08_a_fused.jpg», чтобы исключить верхнюю и нижнюю части для сшивания:

Аналогичным образом создайте маску для изображения «Pano08_c.jpg», чтобы исключить среднюю часть изображения:

Обратите внимание, что немаскированное перекрытие между двумя изображениями намеренно оставлено достаточно большим, чтобы enblend мог хорошо смешать их (изображения могут иметь разную экспозицию — особенно в случае суммирования экспозиции).

Теперь сшиваем панораму, и все готово.

Bash-скрипт

Сохраните сценарий bash в свой Linux-сервер, сделайте его исполняемым («chmod + x corrective_zenith_blending.sh») и запустите его с единственным параметром, являющимся именем файла проекта pto («./correct_zenith_blending.sh Pano08.pto») .

Исправленное панорамное изображение должно называться «tmp_x_d.jpg».

(Мои навыки написания сценариев довольно слабы, не стесняйтесь улучшать сценарий.)

1. ! / Bin / bash

pto_in = «$ {1}» test -f «$ {pto_in}» || выход 1 test -f `which transform-Pano` || выход 1 test -f `which hugin_stitch_project` || выход 1 для i в tmp_x_ *; выполнить тест -f $ {i} && rm $ {i}; сделано

1. Создание горизонтального панорамного изображения по умолчанию

hugin_stitch_project -o tmp_x_x «$ {pto_in}» mv tmp_x_x *.p «| cut -s -d» h «-f2 | cut -d» «-f1)

1. Определить параметры масок

XXWidth = $ {wXXXX} XXTopBar = $ (($ {hXXXX} / 100 * 10)) XXBotBar = $ (($ {hXXXX} / 100 * 90)) XXHeight = $ {hXXXX} XXTopY = $ (($ {hXXXX} / 100 * 35)) XXBotY = $ (($ {hXXXX} / 100 * 65))

1. Создать pto для преобразования tmp_x_b. jpg обратно в горизонтальную панораму

cat> tmp_x_c.pto << 'EOF'

1. Файл проекта hugin
2. hugin_ptoversion 2

p f2 wXXXX hXXXX v360 E0 R0 n «TIFF_m c: LZW r: CROP» м g1 i0 f0 m2 p0.00784314

1. линии изображения
2. -hugin cropFactor = 1

i wXXXX hXXXX hXXXX f4 v360 Ra0 Rb0 Rc0 Rd0 Re0 Eev0 Er1 Eb1 r90 p0 y-90 TrX0 TrY0 TrZ0 j0 a0 b0 c0 d0 e0 g0 t0 Vm_0 Vy0 Vb0 VB0 VB0 VB0 VB0 » jpg »

1. задает переменные, которые следует оптимизировать

v

1. контрольные точки

1. hugin_optimizeReferenceImage 0
2. hugin_blender enblend
3. hugin_remapper нона
4. hugin_enblendOptions
5. hugin_enfuseOptions
6. hugin_hdrmergeOptions -m avg -c
7. hugin_outputLDRBlended true
8. hugin_outputLDRLayers ложь
9. hugin_outputLDRExposureRemapped ложь
10. hugin_outputLDRExposureLayers ложь
11. hugin_outputLDRExposureBlended false
12. hugin_outputLDRExposureLayersFused ложь
13. hugin_outputHDRBlended false
14. hugin_outputHDRLayers ложь
15. hugin_outputHDRStacks ложные
16. hugin_outputLayersCompression LZW
17. hugin_outputImageType jpg
18. hugin_outputImageTypeCompression LZW
19. hugin_outputJPEGКачество 99
20. hugin_outputImageTypeHDR exr
21. hugin_outputImageTypeHDRСжатие LZW

EOF

1. Замена переменных фактическими параметрами

cat tmp_x_c. pto | sed «s / wXXXX / w $ {wXXXX} / g» | sed «s / hXXXX / h $ {hXXXX} / g»> tmp_x_x.pto mv tmp_x_x.pto tmp_x_c.pto hugin_stitch_project -o tmp_x_c tmp_x_c.pto

1. Создать pto для смешивания двух изображений (_a и _c) вместе

cat> tmp_x_d.pto << 'EOF'

1. Файл проекта hugin
2. hugin_ptoversion 2

p f2 wXXXX hXXXX v360 E0 R0 n «TIFF_m c: LZW r: CROP» м g1 i0 f0 m2 p0.00784314

1. линии изображения
2. -hugin autoCenterCrop = 1 CropFactor = 1

i wXXXX hXXXX f4 v360 Ra0 Rb0 Rc0 Rd0 Re0 Eev0 Er1 Eb1 r0 p0 y0 TrX0 TrY0 TrZ0 j0 a0 b0 c0 d0 e0_0 V0 n0 t0 Va .jpg »

1. -hugin cropFactor = 1

i wXXXX hXXXX f4 v = 0 Ra = 0 Rb = 0 Rc = 0 Rd = 0 Re = 0 Eev0 Er1 Eb1 r0 p0 y0 TrX0 TrY0 TrZ0 j0 a = 0 b = 0 c = 0 d = 0 e = 0 g = 0 t = 0 Va = 0 Vb = 0 Vc = 0 Vd = 0 Vx = 0 Vy = 0 Vm5 u10 n «tmp_x_c.jpg»

1. задает переменные, которые следует оптимизировать

v r1 v p1 v y1 v

1. контрольные точки

1. маски

k i0 t0 p «0 0 XXWidth 0 XXWidth XXTopBar 0 XXTopBar 0 XXTopBar» k i0 t0 p «0 XXBotBar XXWidth XXBotBar XXWidth XXHeight 0 XXHeight» k i1 t0 p «0 XXTopY XXWidth XXTopY XXWidth XXBotY 0 XXBotY 0 XXBotY»

1. hugin_optimizeReferenceImage 0
2. hugin_blender enblend
3. hugin_remapper нона
4. hugin_enblendOptions
5. hugin_enfuseOptions
6. hugin_hdrmergeOptions -m avg -c
7. hugin_outputLDRBlended true
8. hugin_outputLDRLayers ложь
9. hugin_outputLDRExposureRemapped ложь
10. hugin_outputLDRExposureLayers ложь
11. hugin_outputLDRExposureBlended false
12. hugin_outputLDRExposureLayersFused ложь
13. hugin_outputHDRBlended false
14. hugin_outputHDRLayers ложь
15. hugin_outputHDRStacks ложные
16. hugin_outputLayersCompression LZW
17. hugin_outputImageType jpg
18. hugin_outputImageTypeCompression LZW
19. hugin_outputJPEGКачество 99
20. hugin_outputImageTypeHDR exr
21. hugin_outputImageTypeHDRСжатие LZW

EOF

1. Замена переменных фактическими параметрами

cat tmp_x_d. pto | sed «s / wXXXX / w $ {wXXXX} / g» | sed «s / hXXXX / h $ {hXXXX} / g» \

 | sed "s / XXWidth / $ {XXWidth} / g" | sed "s / XXBotBar / $ {XXBotBar} / g" \
               | sed "s / XXTopBar / $ {XXTopBar} / g" | sed "s / XXHeight / $ {XXHeight} / g" \
               | sed "s / XXTopY / $ {XXTopY} / g" | sed "s / XXBotY / $ {XXBotY} / g"> tmp_x_x.pto


мв tmp_x_x.pto tmp_x_d.pto hugin_stitch_project -o tmp_x_d tmp_x_d.pto

эхо «» эхо «» echo «Используйте tmp_x_d.jpg для просмотра сферических панорам.» echo «Запуск \» rm tmp_x _ * \ «удалит все файлы, созданные сценарием $ 0.»

Линза

— Почему в линзах образуется грибок и как от него избавиться?

Для всего следующего: YMMV *, caveat emptor, без ответственности за предоставленные советы, вы решаете, попробовать ли это дома. Может даже сработает :-). Имейте в виду, что повреждение уже может быть фатальным и / или что смертельное (для линзы) повреждение может произойти в процессе. Лучше всего рассматривать объектив как списание сейчас, а все, что вы можете получить от него с помощью описанных ниже методов, будет бонусом.

Грибок в линзе всегда ухудшает изображение , но степень деградации может быть невидимой для простых смертных или может сделать линзу совершенно непригодной для использования по любым стандартам. Часто даже очень заметный дефект линзы, такой как скол или царапина, не сразу становится очевидным на окончательных изображениях для стороннего наблюдателя. Эксперты обычно могут обнаружить практически любой дефект (или сказать, что могут — простые смертные не смогут определить, верны ли они :-)).Кроме того, настройки объектива влияют на то, насколько данный дефект влияет на данное изображение.

В некоторых случаях рекомендации, приведенные в пунктах 1a и 1b ниже, могут преобразовать результаты из неприемлемых в целом в приемлемые. В других случаях — нет. Только попытка покажет, насколько хорошим будет метод.

Лучший совет (но слишком поздно :-() — никогда не позволять этому случиться. Грибок растет только во влажных условиях. Храните линзы в хорошо проветриваемом сухом месте с пакетиками осушителя. Однако —

Если он внутри объектива, есть два варианта (кроме утилизации).К сожалению, хотя любой из них может работать, ни один из них не обязательно будет работать хорошо.

• 1 (a) Если направить в линзу УФ (ультрафиолетовый) свет в течение длительного периода, это «отпугнет» грибок, насколько хорошо и как долго — неизвестно. Хорошие результаты можно получить, просто оставив линзу с полностью открытой диафрагмой на выходящем солнцем подоконнике в сухом месте на несколько недель или месяцев. Закройте объектив сзади и наклоните так, чтобы солнце попадало в объектив в солнечное время суток. (Имейте в виду, что солнце, падающее прямо вдоль оси объектива или близко к нему , может фокусировать свет на торцевую крышку и расплавить ее — маловероятно, но контрольная точка и степень фокусировки. ) Я пробовал эту процедуру с очень старым Minolta 50mm f1: 1.4? ручной объектив и достигли сносных результатов. Я просто оставил линзы, как указано выше, на много месяцев, и когда я посмотрел в следующий раз, обнаружил, что присутствие плесени значительно уменьшилось.

  1 (b) Вместо солнечного света можно использовать свет от бактерицидной (коротковолновой) УФ-лампы . Этот вид света может ослепить вас или навсегда повредить ваши глаза, если на него смотреть в течение длительного времени, и может вызвать «дуговую дугу» — болезненное, но обычно временное воспаление глаза.Это не означает, что вы вообще не должны использовать такие фонари — просто их нужно использовать с должным уважением. Эти светильники доступны из многих источников для многих целей и могут быть очень дешевыми.

  Обратите внимание, что УФ-свет «черного света» не подходит для этой цели. Он более длинноволновый и не очень биологически активен.

  Обратите также внимание на то, что коротковолновое ультрафиолетовое излучение высокой энергии (именно поэтому вы его используете) от бактерицидных ультрафиолетовых ламп также разрушает другие материалы, такие как некоторые пластмассы и различные другие материалы, включая, возможно, части пластмассового корпуса линз. Это зависит от материала, расстояния, световой энергии и времени воздействия. YMMV, но будьте осторожны — знайте, что вы используете инструмент с острыми неохраняемыми лезвиями (даже если вы их не видите), и используйте его с должной осторожностью.

  Все вышеперечисленное может вызвать у некоторых людей отказ от бактерицидных УФ-ламп. Если да, то хорошо. Это отличный и полезный инструмент, но он не подходит для небрежных или бездумных людей.

• 2. Разобрать и почистить. Если линза настолько испорчена, что непригодна для использования, и если описанный выше метод не работает достаточно хорошо, линзу необходимо разобрать.Если линзы в противном случае являются «списанными», и вы хорошо разбираетесь в механике, вы можете попробовать это самостоятельно. Повторная сборка капсулы линзы считается экспертной задачей, и переналадка при повторной сборке может потребовать непонятных знаний. Вот почему квалифицированные специалисты по обслуживанию линз все еще работают и стоят денег.

  Грибок часто поражает покрытия поверхности линз и может травить само стекло, так что линза может быть заметно или смертельно повреждена. Насколько может / может / может применяться в вашем случае, не известно.Некоторые виды очистки линз действительно работают очень хорошо. Поклонник и хороший тест MTR, вероятно, скажет вам, что что-то произошло, но на практике результаты могут быть очень терпимыми.

  В Интернете вы найдете статьи о методах очистки линз. Я читал статью Zeiss или Leitz, в которой говорилось, что сигаретный пепел является прекрасным чистящим составом (!!!).

---

---

Добавлено: Участник 19602 оставил этот комментарий — поскольку он оставил, и комментарии тоже могут быть добавлены к моему ответу.

7 апреля 2013 года, когда-то был членом 19602, сказал:

• Я могу сказать вам с абсолютной уверенностью, что рекомендация Leitz — это не герметичный контейнер с осушителем, а зона с постоянной циркуляцией воздуха. Раньше я работал с Leitz в Германии.
