alexxlab 09.07.2021

Содержание

Объектив Гелиос-44-2 для Olympus 4/3

Объектив Гелиос 44-2 2/58 выпускался как штатный объектив для фотоаппаратов марки «Зенит». Его производство прекратилось в начале 90-х годов, однако объектив нашел признание и у современных фотографов. Несмотря на массовый характер производства, Гелиос отличается неплохими оптическими характеристиками. Высокое качество съемки возможно благодаря точному управлению диафрагмы и резкости.

Гелиос 44-2 закручивает задний фон, формируя таким образом интересное боке, придающее снимкам эмоциональный, живой вид. 8-лепестковая диафрагма позволяет сделать фотографию «воздушной», непохожей на другие. Такое большое количество лепестков диафрагмы делает кружки боке более ровными. С помощью «правильного» боке стараются выделить главный объект съемки, а все остальные детали растушевать. В то же время контрастные диски нерезкости добавляют свою изюминку в снимок. Многие замечают, что с Гелиосом удается получить боке, по качеству превосходящее то, что дает китовый объектив.

На системе с кропнутой матрицей угол обзора становится уже и объектив превращается в неплохой светосильный портретник. Гелиос 44-2 станет отличным бюджетным выбором для съемки портретов — вы получите художественные снимки с чистой цветопередачей, плавным размытием фона и эффектом боке. Особенности объектива позволяют сглаживать мелкие дефекты кожи и делать контрастно-теневые переходы более мягкими. При мягком освещении можно также добиться «воздушности» в кадре. Тем не менее, Гелиос 44-2 может также быть использован и при съемке пейзажей, когда нет необходимости в четкой детализации.


Характеристики:

Тип Объектив c постоянным фокусным расстоянием
Фокусное расстояние 58 мм
Макс. диафрагма f/2.0
Мин. диафрагма f/16
Количество лепестков диафрагмы 8
Разрешающая способность (центр/край) 38/20 линий/мм
Минимальная дистанция фокусировки 0,5 м
Просветление Однослойное
Оптическая схема 6 элементов в 4 группах
Посадочная резьба для насадок М49×0,75
Габариты 60×52 мм
Масса 230 г
Фокусировка Ручная


Совместимость:

Объектив совместим с фотоаппаратами системы Olympus 4/3:

Olympus E620 Olympus E520 Olympus E510 Olympus E450 Olympus E500 Olympus E420 Olympus E410 Olympus E400 Olympus E330 Olympus E300 Olympus E30 Olympus E5 Olympus E3 Olympus E1


Комплектация:

Объектив Гелиос 44-2

Адаптер М42 — Olympus 4/3


Примеры фотографий:

Гелиос 44-2

В поле КОМПЛЕКТ Вы можете выбрать необходимую модель объектива и адаптер-переходник М42 для Вашего фотоаппарата.

В наличии: Гелиос 44М, 44-2, 44М-4 МС, 44М-5 МС, 44М-6 МС,  44М-7 МС, Гелиос BNV.



Базовая комплектация включает в себя:

1. Объектив Гелиос-44

2. Заднюю крышку М42

3. Переднюю крышку

4. Успех в фотографии



Гелиос 44-2 является одним из самых популярных советских объективов. Это отличный шанс прикоснуться к ретро фототехнике. Тем не менее, Гелиос 44 сможет показать Вам фотографии очень достойного уровня. Так же объектив особенно полюбился видеографами как хорошее и надежное стеклышко.

Фирменной карточкой объектива является красивое закрученное боке, которому позавидуют многие современные портретники.

Объектив является достаточно светосильным. F2.0, фокусное расстояние 58мм.

Объектив проходит специальную предпродажную подготовку.



В наличии так же объективы с многослойным просветлением (МС), улучшающим цветопередачу и качество Ваших снимков:

Гелиос 44М-4 МС

Гелиос 44М-5 МС

Гелиос 44М-6 МС

Гелиос 44М-7 МС

Цифра после дефиса обозначает разрешающую способность. Чем выше цифра — тем выше разрешающая способность объектива.

Гелиос 44 BNV НОВЫЙ

Объектив не был в использовании! Объектив изготавливался Красногорским заводом для приборов ночного видения. Просветление. Мягкий ход кольца фокусировки. В ОБЪЕКТИВЕ ОТСУТСТВУЕТ ДИАФРАГМА! Сделан на основе мощного Гелиос 44М-6.



Гелиос 44 внеш. удовл. — случайная модель. Внешнее состояния на 3+(отсюда и дисконт 200р). Возможно наличие пыли внутри. На качество фотографии не влияет.



Выбрать необходимую модель можно в меню «Комплект».



Приобретая объектив Гелиос 44-2 на м42переходник.рф Вы получаете

+ светосилу 2.0

+ проверенный профессионалами объектив

+ по желанию комплектуется переходником м42 под Вашу камеру

+ в карму



Доставка осуществляется в течении 4-5 дней по всей территории Российской Федерации БЕСПЛАТНО.

По ВСЕМ возникающим вопросам пишите на [email protected], в нашу группу Вконтакте или нажмите на кнопку «Задайте вопрос по этому товару«.



Объектив Гелиос-44. «А поворотись-ка, сынку!»

Уважаемые Господа! Публикация о репассаже объектива Индустар-50 вызвала живой интерес в среде Пользователей уважаемого Сообщества. Посему, не прибегая к многословной преамбуле, расскажу о профилактике весьма востребованного у фотографов, практикующих в жанре художественной фотографии, объектива Гелиос-44, а именно об экземпляре, предназначенном для камер с установочной резьбой М39х1 и рабочим отрезком 45,2 мм, характерной особенностью которого является диафрагма, содержащая тринадцать лепестков, что обуславливает особый характер рисунка зоны нерезкости. Последующие серии объективов Гелиос-44 повторяют механику рассматриваемого объектива.
Поэтому, зная принцип разборки-сборки на примере Гелиос-44 М39, легко провести ту же работу и с Гелиос-44-2 М42х1 45,5. Приступаем!

Несколько слов об истории. Гелиос-44, копия Zeiss Biotar 2,0/58, появился в советской промышленности в 1958-м году.

Гелиос-44 и Биотар, оптические схемы

Гелиос-44

Впервые объектив Гелиос-44 был установлен на камере «Старт». Он был оснащен механизмом «прыгающей диафрагмы» и практически повторял решения, применённые в камере Kine Exakta. Кстати, именно этот вариант объектива до сих пор остаётся лучшим в семействе Гелиос-44. Механики и фотографы знают, что линзы в нем были пронумерованы, отобраны и подобраны индивидуально под каждый экземпляр объектива. Это заставляет любителей Гелиос-44 переустанавливать линзоблоки от «Старта» в совместимые с их камерами оправы. Рассматриваемый Гелиос-44 М39 также интересен благодаря многолепестковой диафрагме.


Итак, переходим к делу. Фокусировка у экземпляра затруднена, кольцо движется рывками. Характерный признак загрязненной ходовой резьбы геликоида и отсутствия смазки. Частично разберём объектив, вычистим резьбу и заменим смазку. Линзоблок в профилактике не нуждается. Несмотря на несколько утраченный внешний вид, объектив не потерял фотографического качества.

Объектив выглядит так

Конструкция объектива состоит из двух блоков — блока геликоида с помощью которого объектив крепится на камеру и фокусируется, и блока линз, в котором закреплены собственно линзы, механизм диафрагмы и устройство управления механизмом диафрагмы. Блок линз настоятельно не рекомендуется разбирать, такое вмешательство допускается лишь в самом крайнем случае, скажем, когда линзы и лепестки диафрагмы сильно загрязнены маслом. Но надо помнить, что такое действие в любом случае влечёт за собой нарушение положения установки линз и изменение фотографических свойств объектива.

Тем более, это не рекомендуется производить без достаточного опыта.

Первым делом разделяем блок фокусировки с блоком линз. Для этого удерживаем объектив левой рукой за пятку — то место, которым он устанавливается на камеру, а правой рукой захватываем переднюю часть объектива и с некоторым усилием поворачиваем её против часовой стрелки. Линзоблок установлен на тугую посадку и ничем более не закреплён. В результате он выкручивается из блока фокусировки, что и видим на фото.


Слева — линзоблок с юстировочным кольцом (обозначено красной стрелкой), справа — блок геликоида.

Так выглядит юстировочное кольцо.

А так выглядит блок геликоида

Разбираем блок геликоида. Для начала устанавливаем метку на сопрягаемых деталях…


И снимаем кольцо фокусировки. Теперь открыт доступ к большому черному кольцу крепления пятки. Видна часть резьбы геликоида с загрязненной смазкой.


Прочерчиваем метки.
На корпусе.

На большом кольце.

Теперь можно снимать кольцо крепления пятки. Освобождаем три расположенных по кругу винта и свинчиваем кольцо, вращая его против часовой стрелки. Здесь однозаходная мелкая резьба, так что можно не опасаться неправильной установки.

Но даже в таком случае причерчиваем ориентир, до которого будет дотянута деталь при сборке.

И только после этого снимаем кольцо…

… и пятку объектива. Эту деталь также называют «хвостовик» или просто «хвост». Во внутренней стороне пятки прорезан направляющий паз, в котором движется направляющий винт.

Вот этот винт. Я вытер грязь салфеткой, а то под грязью даже винта не найти было.

Для разборки геликоида винт нужно выкрутить. Что мы и делаем.

Снова прочерчиваем метки при упоре геликоида «на бесконечность»…

… и при выходе внешнего кольца геликоида с резьбы.

Всё. Блок фокусировки разобран.

Как там в детской песенке? »Кран откройся, нос умойся, мойтесь сразу оба глаза!» Как видите, есть от чего отмывать. Что-то многовато бензина уходит на объективы. Целая ванна! Я было подумал, а не бросить ли мне всё это в ультразвук, но перспектива отмывания после этого всего добра ультразвуковой ванны меня не обрадовала. Поэтому лучше уж так. И чище вымоешь, и ванночку для более деликатных целей сохранишь в чистом виде.

И вот мы чисты и умыты

Можно приступать к сборке. Но перед сборкой пару замечаний-предупреждений.
1. Не следует пытаться собрать резьбу геликоида без смазки насухо. Если заклинит, снять её будет очень и очень трудно.
2. Нельзя наносить смазку на неходовые резьбы, предназначенные для крепления. Они прикипят на смазку и потом развинтить детали будет очень сложно, а иногда невозможно.
Итак, наносим смазку на многозаходную резьбу геликоида. Вот столько, больше не надо.

Совмещая метки, навинчиваем внешнее кольцо геликоида на резьбу…

… завинчиваем на место стопорно-направляющий винт и смазываем его головку.

Наносим смазку в направляющий паз пятки объектива.

Устанавливаем пятку на место.

Фиксируем пятку, установив (навинтив) большое кольцо и закрепляем это кольцо тремя винтами.

Проверяем ход геликоида. Обратите внимание на резьбу — смазки практически не видно. Так должно быть.

По ранее нанесённым меткам устанавливаем кольца с лимбами шкал.

Проверяем совпадение лимбов с указателями.

Не забыв о юстировочном кольце, ввинчиваем линзоблок до совмещения красной точки лимба диафрагмы с красной меткой шкалы расстояний.

Объектив собран. Это его передняя линза…

… а это задняя. Да-да, их я тоже почистил свечной копотью!

Это — иллюстрация того, как можно использовать объектив для макросъёмки мобильным телефоном.

Объектив в сборе.

Вот она, та самая знаменитая круглая диафрагма из тринадцати лепестков.

Добро пожаловать в новую жизнь, старый приятель!

Объектив Гелиос-44 Старая Камера — сайт о пленочной фотографии

В Советском Союзе у фотолюбителей выбор фотоаппаратов был небольшой — кто победнее, использовали Смены, ФЭДы и Зоркие,
ну а совершенством фототехники считалась линейка зеркалок Зенит. Фотоаппараты Зенит комплектовались двумя штатниками — более дешевые комплекты шли с Индустарами, а более дорогой комплект и предел мечтаний подавляющего большинства советских фотолюбителей — это Зенит с Гелиосом-44.
Объемы производства этого объектива были по советски гигантскими, не удивительно что и сейчас великое множество Гелиосов гуляет по рукам.
Отзывы об этом объективе в интернете самые разные от самых ругательных до хвалебных. Почему так? Дело в том, что Гелиос-44 как и вся советская фототехника страдали одной болезнью — качество изделий сильно различалось от одного экземпляра к другому. Поэтому однозначно оценить качество этого объектива невозможно — но в основном, объектив очень достойного качества, надежной конструкции.

Первое,на что обращаешь внимание, когда держишь в руке Гелиос-44 — это его вес. Объектив тяжелый, массивный для штатника — весит он 230 граммов.

Схема объектива

 Среди особенностей объектива Гелиос-44 — характерное подкрученное бокэ, обусловленное недостатками конструкции, хотя многие считают эту особенность достоинством этого объектива.  Для многих фотографов этот объектив недостаточно резок, особенно на открытой диафрагме, но при этом, он отлично рисует и способен делать очень красивые фотографии.

Ещё один недостаток Гелиоса — это просветление оптики, которое часто не отвечает современным требованиям. Объектив Гелиос-44 выпускался с 1951 года, и, естественно, первые модели не предназначались для работы в цвете. Чаще всего, объективы Гелиос желтят, уводят фотографию в теплые тона.







Написать комментарий

Ваш email не будет опубликован. Обязательные поля отмечени символом *

Гелиос 44М-4 f2 58mm для Nikon (с бесконечностью)

Советский светосильный объектив Гелиос-44М-4 58 mm f/ 2 в отличном, полностью исправном состоянии.
Обладает сочной цветопередачей, отличной резкостью (резок даже на полностью открытой диафрагме, здорово моет задний фон, создавая «боке». Прекрасная картинка, которая просто завораживает! При установке на фотоаппарат с первого же кадра будет работать так, как будто только вчера вышел с конвейера. Отлично подойдет для портретной съемки.
В комплекте переходник для камер Nikon с линзой (обеспечивает фокус на бесконечность).

Основные
Байонет объектива М42
Состояние Товара Отличное
Производитель ОМЗЮ
Год выпуска 1986
Вес 330

Доставка по России

При отправке заказа транспортной компанией СДЭК стоимость доставки от 300 руб

В зависимости от удаленности получателя, веса посылки и стоимости заказа

Доставка по России возможна только по 100% предоплате

Можете внести предоплату через сайт, либо на карту сбербанка, номер которой мы можем вам предоставить при необходимости.

К сожалению, неудачный опыт работы с наложенным платежом заставил нас отказаться от данной услуги

Отправка заказа происходит в течении 1-3 дней, после оплаты.

Стоимость и сроки доставки автоматически рассчитываются при оформлении заказа.

Все посылки застрахованы и в случае непредвиденных обстоятельств мы сможем вернуть вам деньги

Оплата

Наличные курьеру

Заказ оплачивается наличными при получении в пункте выдачи или курьеру

GooglePay

Заказ оплачивается на сайте через систему GooglePay

ApplePay

Заказ оплачивается на сайте через систему ApplePay

Банковской картой

Оплата происходит через ПАО СБЕРБАНК. Принимаются карты МИР, VISA International, Mastercard Worldwide

Обзор Объектива Гелиос 44м-4 | БЛОГ ДМИТРИЯ ЕВТИФЕЕВА

автор: http://radojuva.com.ua/2011/03/obzor-gelios-44m-4-helios-44/

Представилась возможность написать обзор для одного из самых массовых объективов в Советском Союзе, да и вообще в мире, это Гелиос 44 (точнее его модификация м4).
Немножко истории: наши умельцы переделали его с объектива Biotar 2/58 Carl Zeiss Jena, об этом можно почитать на официальном сайте производителя. В связи с массовым выпуском было очень большое разнообразие разных модификаций Гелиос 44, в осномном разные имена объектива связаны с местом его производства и ТТХ.

Одни из первых объективов назывались просто Гелиос 44 2.8 50 и имели неплохое качество, обзор такого объектива можете прочитать здесь.

Ходят слухи, что последнюю цифру добавляли, когда уже проверяли объектив после выхода с производства, то есть Гелиос-44м-4 или Гелиос-44-м-5, говорят, чем выше цифра, тем лучше качество. Дополнительную информацию можно почерпнуть на сайте Красногорского завода.

Гелиос 44М-к (фото: Евтифеев Д.С.)

При работе с объективом, как обычно я нашел следующие важные моменты:
1. Максимальная светосила объектива в F2.0 – стандартный светосильный объектив, но при его 58мм (почти 60 мм) фокусного расстояния, да еще и при кроп факторе камеры в 1.5 я получил 90мм ЭФР на моем Nikon D90, что идеально для портретной съемки.
2. Возможность установки на полнокадровую камеру. В Интернете тяжело найти примеры фото с ФФ камер, жаль у меня пока что нету настроения покупать ФФ.
3. Ручная установка диафрагмы, все придется делать руками, никакой автоматики. Открыл, прицелился, закрыл, снял, открыл снова и т.д.
4. При фокусировке ходит весь линзоблок. Это чуток уменьшает светосилу при фокусировке на близкой дистанции и чуток вытягивает «хобот» объектива, эфект пылесоса тут не присутствует.
5. Тяжелый – железо и стекло. Например, родной Nikkor 50mm F1. 8 намного легче, да и более прост в обращении.
6. Компактный – как и все стандартные объективы имеет относительно не большие габариты, но то же время Гелиос-81н более компактней и с полуавтоматической диафрагмой.
7. Большой ход диафрагмы от 2,0 до 16,0 вполне достаточно для любого типа съемки.
8. МС? Мой попался без многослойного просветления, если есть возможность – берите только с ним.
9. Качество картинки среднее. Конечно, все очень зависит от экземпляра, так как Гелиос-44-м имеет большой разброс в качестве в зависимости от экземпляра.
10. Количество лепестков диафрагмы всего 6 штук – это мало для съемки портретов, для сравнения, в телевика Таир-11а их аж 20, это позволяет избежать «гаек» при закрытых диафрагмах.

Как им фотографировать?
При работе с мануальной оптикой (а именно к такой категории относится объектив), довольно интересно и увлекательно, ибо большинство настроект приходиться делать вручную. Какая бы у Вас не была камера, фокусироваться придется вручную, в этом может помочь live view, но он есть далеко не на всех камерах. Также, на любительських камерах (кроме Nikon D7000) не будет работать экспонометр. То есть замер экспозиции полностью лежит на человеке – придется дозировать количество света вручную, корректируя выдержку и диафрагму, дело это требует сноровки. Фокусироваться поможет зеленый индикатор в нижнем левом углу (для камер Nikon). Ну а если у Вас профессиональная камера, или новая Nikon D7000, то там будет работать замер экспозиции и с объективом можно будет работать в режиме приоритета диафрагмы, что довольно удобно и уменьшает количество ручных настроек для мануальной оптики.

Битва за бесконечность или ставим Гелиос 44М-7 на Никон через адаптер без линзы

Как известно, из-за разности длины рабочих отрезков стандарта Никон и советской оптики, резьбовые объективы на никоновские тушки можно поставить либо используя простой адаптер М42-Никон и потеряв бесконечность (объектив будет фокусироваться в пределах нескольких метров), либо используя адаптер с дополнительной линзой которая компенсирует эту разницу. .. и неизбежно ухудшает качество картинки.
В этом посте я хочу рассказать как одним выстрелом убить обоих зайцев – не потерять бесконечность, и при этом не добавлять лишних линз в оптическую схему. А в заключении покажу несколько красивых картинок снятых этим объективом.

UPD. По многочисленным просьбам добавил в пост снимок снятый при фокусировке на бесконечность и его фрагмет без ресайза.
UPD2. Добавил фотографию снятую на полнокадровый Nikon D3.

Решение задачи
Подумалось сделать так: открутить от объектива «хвост» с резьбой, а на его место винтами прикрутить адаптер М42-Никон без линзы и за счет этого придвинуть объектив к матрице. На практике оказалось что, по счастливой случайности, объектив придвинулся как раз на разницу рабочих отрезков. Соответственно появилась возможность фокусироваться на бесконечность.

Пара слов об объективе
Как известно, объектив Гелиос 44 различных модификаций – это самый распространенный советский объектив. Наиболее массовые его модификации 44-2 без репетитора диафрагмы и 44М-4 с репетитором. По качеству картинки эти модификации не представляют особой ценности из-за ряда конструктивных недостатков, а вот модификация 44М-7, последняя в линейке 44х гелиосов, является очень даже неплохой. Я сравнивал снимки с Гелиосов 44-2, 44М-5, 44М-6, 44М-7 и убедился что последний является лучшим (в частности по сведенным на нет ХА). Поэтому проделывать нижеописанное вижу смысл именно с ним. Хотя это возможно с любым Гелиосом модификации 44М-х.

Предостережение
Для описанной тут переделки подойдет только китайский адаптер М42-Никон (см на картинках ниже). А широко известный адаптер Jolos (производства мастерских РСУ в Москве) не подойдет, т.к. он толще китайского и поставить объектив на требуемое расстояние от матрицы не получится.

Итак, для переделки потребуется:
— объектив Гелиос 44М-х (в идеале Гелиос 44М-7)
— китайский адаптер М42-Никон
— плоские отвертки (2,5мм и 1,5 мм)
— плоскогубцы,
— дрель,
— два сверла, одно на 2,3мм, другое примерно на 4-7мм,
— кусок проволоки толщиной 1мм.

Шаг 1.
Отверткой побольше откручиваем «хвост» от объектива.

Шаг 2.
Прикручиваем китайский адаптер М42-Никон к открученному «хвосту».

Шаг 3.
Сверлом 2,3мм делаем в адаптере 4 отверстия под винты прямо сквозь отверстия в резьбовом «хвосте». Это поможет не напрягаясь сделать отверстия точно в нужных местах.

Шаг 4.
Сверлом 4-7мм снимаем фаску СО СТОРОНЫ БАЙОНЕТА! Не перепутайте. Фаску нужно снять аккуратно и достаточно глубоко. Почему? Потому что головки винтов должны полностью прятаться в ней. Т.к. именно этой плоскостью объектив будет скользить по байонету камеры (царапая его торчащими винтами если сделать неаккуратно).

На этом этапе работа над адаптером закончилась. Начинаем колдовать над диафрагмой.
Задача: сделать так чтобы при вращении кольца диафрагмы, диафрагма открывалась и закрывалась.

Шаг 5.
Маленькой отверткой откручиваем два винта которые держат поводок диафрагмы. Изрядно попыхтев вытаскиваем ее (легче это сделать поставитв диафрагму на значение 2, а кольцо фокусировки на минимальную дистанцию 0,5 м).

Шаг 6.
Осторожно, опасаясь отломить, подгибаем две железючки как показано на картинке. Для удобства можно ослабить две стальные пружинки, запомнив как они стояли.

Должно получиться так:

Шаг 7.
Попыхтев ставим поводок диафрагмы на свое место. В идеале теперь при вращении кольца, диафрагма будет открываться-закрываться. Если это происходит не на всех значениях, значит нужно подогнуть железючки посильнее.

Шаг 8.
Поводок диафрагмы выступает над плоскостью к которой нам предстоит прикрутить адаптер. Поэтому, чтобы избежать перекоса адаптера, между этой плоскостью и адаптером, по периметру, нужно подложить нечто, например проволоку, толщиной 1 мм. Я подложил 4 кусочка стальной полоски. На два из них показывают стрелки на картинке.

Шаг 9.
Осторожно прикручиваем адаптер на место старого резьбового «хвоста». Готово!

UPD: шаг 10.
В комментах ниже несколько раз спрашивали как лучше избавиться от щели которая образуется между адаптером и кольцом диафрагмы. Выношу ответ отдельным пунктом:
Пару месяцев после переделки я пользовался объективом не обращая на эту щель внимания. Хотя «гуляющее» из-за нее кольцо диафрагмы напрягало. Поэтому подобрал подходящую по диаметру советскую переднюю крышку-нахлобучку, отрезал от ее края кольцо по ширине щели и поставил его в эту щель.

UPD2: шаг 11.
У некоторых в результате данной переделки максимальная дистанция фокусировки сместилась на 6-7 метров, но не на бесконечность. (причины: толщина используемого адаптера, исходная юстировка объектива) Вот что нужно сделать чтобы сдвинуть юстировку до бесконечности ПОСЛЕ смены «хвоста» на Никоновский:
1. Открутить спереди кольцо на котором написано «Гелиос 44М-7».
2. Открутить переднее чёрное кольцо с резбой для фотофильтров (держится на трёх винтиках).
3. Под ним есть четыре винтика которые зажимают шляпками латунное жёлтое кольцо, и чёрное внешнее кольцо которое вы крутите пальцами для того чтобы фокусироваться.
4. Нужно выкрутить фокус на бесконечность. Ослабить эти 4 винтика, повернуть внешнее чёрное фокусировочное кольцо так, чтобы напротив основной риски был не значок бесконечности, а 10 метров. И чтоб при этом вращении внутреннее латунное кольцо оставалось на месте. Затянуть один из четырёх винтиков.
5. Цепляйте объектив на камеру. Крутите кольцо фокусировки до бесконечности, делайте тестовые снимки.
6. Нужно добиться чтоб фокусировка была на бесконечность и в таком положении латунного кольца зафиксировать четырьмя винтиками внешнее фокусировочное кольцо в крайнем положении, на риске «бесконечность».

Ниже выкладываю несколько снимков снятых Гелиосом 44М-7 на кропнутую камеру Никон Д80 и один снимок снятый на полнокадровую камеру Nikon D3, по нему видно на сколько сильнее закрутка проявляется наполном кадре. Все снимки сняты на открытой диафрагме (2). Полноразмерные снимки выкладывать смысла не вижу, т.к. рисунок объектива видно и так. (Кстати, все фотографии выше тоже сняты Гелиосом 44М-7. )


1.


2.


3.


4.


5.


6.


7.


8.


9.


10. Этот снимок снят при фокусировке объектива на бесконечность.


11. Это фрагмент предыдущего снимка в 100% размере, без ресайза.


12. Этот снимок снят на полнокадровый Nikon D3.

П.С. Удивлён частоте подобного вопроса, поэтому ответ выношу в конец поста: На любые камеры Canon этот Гелиос можно поставить БЕЗ переделки! Нужно всего лишь приобрести адаптер «М42-Canon» (те же 500-1000р.)

П.П.С. Ответ на ещё один часто задаваемый вопрос: Да, я могу сделать вам такой Гелиос на заказ (либо переделать ваш объектив). Напишите на [email protected] или позвоните 89112691676, договоримся о деталях.

Обзор объектива

Helios 44M 58mm F / 2

Наш частый обзор объективов и фотоаппаратов из бывшего Советского Союза может заставить нас казаться горячими поклонниками этого поджанра, но я могу вас заверить, что это не так (по крайней мере, для участников писателей CP, которых зовут не Джеб). Я пришел к выводу, что, несмотря на то, что они в Интернете пользуются репутацией удивительных темных лошадок, большинство из этих линз являются лишь копиями немецких линз. Но в моей коллекции есть один объектив, который тихо и постоянно напоминает мне, что я не знаю всего этого, — это Helios 44M 58mm f / 2.

Как и многие советские объективы, Гелиос 44М незаметно вошел (или прыгнул?) В мою жизнь. Он был прикреплен к Zenit TTL, который я хотел протестировать, но из-за поломки экспонометра он был дисквалифицирован для проверки (эта работа выпала на долю Джеба). Я быстро открутил Гелиос от Зенита и вставил его в свой постоянный стрелок M42, элегантный Pentax SV.

У меня не было причин доверять Гелиосу. Почему? Он следовал той же формуле, что и любой другой тусклый советский объектив; это была еще одна подделка Zeiss (аналог Zeiss Biotar 58mm f / 2), она была прикреплена к полуразрушенной камере и была произведена на заводе, известном своими низкими допусками на изготовление, КМЗ (Красногорский завод), знаменитом производил линзы Industar и Jupiter, найденные на копиях Leica, известных как FED и Zorki, и, поскольку эти две линзы в конечном итоге оказались в основном ничем не примечательными, я не пытался заполучить Helios.

И я был прав, по крайней мере, сначала. Качество сборки Гелиоса соответствует всем советским коробкам объективов, как к лучшему, так и к худшему. Он невероятно прочен как на вид, так и по конструкции, но при этом обладает всей утонченностью Элизы Дулиттл. Да, в нем есть все атрибуты более дорогих объективов для зеркальных фотокамер с ручной фокусировкой, такие как шкала фокусировки, щелчки по половине ступени между маркерами диафрагмы и колесо предварительного просмотра глубины резкости, но исполнение здесь довольно мрачное. Кольцо диафрагмы кажется слишком слабым, моя копия имеет жесткую фокусировку, которая иногда усугубляет мой синдром запястного канала, а колесо предварительного просмотра глубины резкости иногда само останавливается.

Но большинство людей скажет, что спасительная черта многих советских линз, построенных не так звездно, — это их общее качество изображения по сравнению с их стоимостью. Это утверждение снова и снова оказывалось сильно преувеличенным, если не полностью ошибочным. После того, как я был достаточно разочарован характеристиками пары других советских «спящих» объективов, я действительно не ожидал многого от Гелиос 44М.

Его звездная репутация напрямую связана с его предшественником, Zeiss Biotar 58mm f / 2.Сама формула линзы восходит к 1920-м годам и относится к вариации шести элементов в четырех формуле двойного гаусса, ставшей известной благодаря Zeiss Planar. Изначально Biotar производился для использования в кинотеатрах, а затем был адаптирован для крепления Exakta в 1936 году. Формула вновь появилась после войны на заводе Carl Zeiss Jena, контролируемом Восточной Германией, как Carl Zeiss Jena 58mm f / 2, и в конечном итоге была переименована в Советский Союз как Гелиос 44М мы знаем сегодня.

Первое, что бросается в глаза в характеристиках изображения этого объектива, на самом деле не само качество изображения; это немного необычное фокусное расстояние.Фокусное расстояние 58 мм у Helios находится на самом длинном конце определения «стандарта» 35 мм, которое колеблется от 35 до 60 мм. Заядлых фотографов на 50 мм может немного смутить длина этого объектива, а стойкие уличные фотографы на 35 и 40 мм могут посчитать этот объектив слишком узким для своих целей. Я предпочитаю 50 мм и считаю, что 58 мм прекрасно работают. Он изолирует объекты более четко, чем 50 мм, благодаря естественно более узкой глубине резкости 58 мм, и дает более плотное и сфокусированное изображение.

Объектив также известен своим уникальным способом создания боке. На открытой диафрагме при f / 2 Helios 44M демонстрирует характерное завихрение боке, что обычно ассоциируется со старыми объективами. Этот завихрение стал визитной карточкой объектива и одной из причин, по которой Helios стал культовым, но я лично считаю эффект немного неприятным, а его использование часто неоправданным. К счастью, более узкая глубина резкости, естественно обеспечиваемая фокусным расстоянием 58 мм, делает изоляцию объекта доступной при более широком диапазоне диафрагм, предлагая некоторый контроль над тем, сколько завихрений существует на данном изображении.

В диапазоне диафрагмы от f / 16 до f / 2 Helios 44M остается удивительно стабильным. Широко открытый объектив демонстрирует небольшую потерю контраста и несколько выраженное виньетирование, но в закрытом состоянии резкость становится значительно выше. И он не просто резкий для советского объектива, он резкий по сравнению со всеми без исключения. Это один из редких советских объективов, оптическое качество которого приближается к эталону, установленному его предками. Хотя узкое фокусное расстояние ограничивает его использование для широких пейзажей, его резкость по всему кадру и разрешение выше среднего выше f / 5.6 делает его прекрасным выбором для универсальной фотографии, а его удивительно хорошая центральная резкость и изоляция объекта при f / 2,8 и f / 4 делают его отличным объективом для портретной съемки.

Цветопередача на Гелиосе соответствует советскому стандарту, предлагая более холодную приглушенную цветовую палитру. Контраст также приглушен, что в целом делает некоторые плоские, холодные и несколько безжизненные фотографии, особенно при адаптации объектива к современной беззеркальной камере или зеркальной фотокамере. В этом нет ничего страшного; перемещение ползунков контрастности и насыщенности в Lightroom или Photoshop полностью решает эту проблему, как и съемка более ярких, насыщенных пленок, таких как Kodak Ektar, Kodak Ultramax или Fuji Superia 400.

Все сказанное, самое привлекательное в Гелиос 44М и большинстве советских объективов — это их цена. Сам по себе Helios 44M может стоить от 30 до 80 долларов в зависимости от состояния. Я действительно рекомендую обратить внимание на Helios 44M, которые прикреплены к зеркальным фотоаппаратам Zenit, так как они часто продаются по той же цене. Тем не менее, я рекомендую отказаться от Zenit и установить объектив на камеру с креплением Pentax M42, такую ​​как Spotmatic или SV, для облегчения съемки, если вам действительно не нравится сражаться со своим оборудованием.

После того, как в прошлом я был разочарован советскими объективами, Гелиос 44М стал приятным сюрпризом и стал долгожданным зрелищем на моем SV. Его немного узкое фокусное расстояние очень хорошо подходит для моего стиля съемки, и изображения, которые он делает, впечатляют меня почти каждый раз. Это настоящий советский спящий объектив, который заслуживает всяческих похвал.

Хотите свой Гелиос 44М?

Купи на eBay

Получите это с помощью наших собственных камер F Stop

Подпишитесь на случайных фотофилов в Facebook и Instagram

[ Некоторые ссылки в этой статье будут направлять пользователей к нашим аффилированным лицам в B&H Photo, Amazon и eBay.Покупая что-либо по этим ссылкам, Casual Photophile может получить небольшую комиссию без дополнительной оплаты. Это помогает Casual Photophile создавать контент, который мы создаем. Большое спасибо за вашу поддержку. ]

Винтажная фотография

: Обзор объектива Гелиос 44М-6 58/2 | by Madalina Sp

  • Пластиковый адаптер — не фокусируется на бесконечность

Адаптер для объектива поставляется в 2 вариантах , один дешевле другого.Однако использование более дешевой альтернативы имеет свои преимущества.

1. Адаптер объектива не позволяет фокусироваться на бесконечность.

Вам придется использовать объектив только для макросъемки, или, если вы такой же смелый, как я, вы можете попробовать использовать его для портретной фотографии. Однако ваша модель может утомить вас, если вам придется сидеть неподвижно в течение нескольких секунд, пока вы, наконец, не получите правильный фокус. Одно небольшое движение — и изображение испорчено.

2. Невозможно изменить открытие или закрытие диафрагмы.

В объективах с байонетом M42 появился штифт, который использовался для «автоматического» закрытия лепестков диафрагмы в точный момент срабатывания затвора. Камеры (например, «Зенит»), использующие объективы с байонетом M42, имели внутри крепления планку, которая толкала штифт, закрывающий или открывающий лезвия, в зависимости от выбранной диафрагмы.

Эту крошечную булавку, похожую на кнопку, можно увидеть в правой части объектива (на фото ниже). Как вы можете видеть на картинке, адаптер объектива не нажимает на штифт, отвечающий за отображение изменений диафрагмы.

При использовании пластикового переходника маленький стержень объектива не будет сдавлен.

3. Пластиковый переходник может остаться на линзе.

Долгое время я не мог использовать этот адаптер с другим винтажным объективом, который у меня есть, потому что он застрял на объективе Helios. Конструкция пластикового адаптера очень плохого качества; Я действительно не рекомендую его, но если у вас ограниченный бюджет, это неплохо, но я определенно хочу, чтобы вы получили вторую альтернативу. Не усложняйте себе жизнь дешевыми и бесполезными переходниками для объективов.

Одна повторяющаяся проблема, с которой я сталкиваюсь с этим адаптером, заключается в том, что он все время застревает на корпусе моей камеры. Всякий раз, когда я пытаюсь снять его с камеры, он каким-то образом завинчивается так сильно, что я не могу его снять. Это просто худшее, что может случиться!

  • Адаптер с корректирующей линзой — фокусируется на бесконечность

Второй вариант адаптера линзы сделан из металла, имеет корректирующую линзу и позволяет человеку, использующему его, фокусироваться на бесконечность. Этот адаптер позволяет вам изменять диафрагму, так как крошечный штифт, о котором мы говорили ранее, нажимается вниз.

A недостатком может быть то, что иногда, , как друг-фотограф дал мне знать , вы действительно не можете фокусироваться на бесконечность. В камерах Nikon большое расстояние между зеркалами и креплением объектива или место, где старинные объективы устанавливаются на корпус камеры. Эта проблема есть у всех фотоаппаратов Nikon. Поэтому я бы рекомендовал использовать винтажные линзы на беззеркальных камерах, потому что они избавились от сложной системы зеркал, используемой в зеркальных фотокамерах; Вы также не рискуете поцарапать зеркала адаптером.

В заключение, объектив Гелиос 44М-6 должен быть незаменим для всех, кто увлечен фотографией и винтажными фотоаппаратами. Постоянное использование объектива в ручном режиме поможет раскрыть в вас творческий потенциал, и, следовательно, вы получите новую причину для обучения и развития своих навыков фотографии. На мой взгляд, это выгодная сделка.

Фотосессия с 30-летним объективом HELIOS 44M-4 58mm f / 2

Helios 44M-4 58mm f / 2 — вероятно, один из самых массовых объективов для фотоаппаратов в мире.Мне посчастливилось найти версию этого объектива Helios с винтовым креплением M42 в ближайшем магазине фотоаппаратов. Используя адаптер «M42 — EF», я смог использовать этот объектив 58 мм f / 2 на корпусе камеры Canon APS-C.

После использования этого ручного объектива более 3 месяцев, я завидовал качеству его сборки. Объектив Гелиос 58 мм f / 2 построен как танк, и им можно буквально разбить луковицу. Но не поэтому я купил этот объектив. Эффект закрученного боке — единственная причина, по которой я искал этот объектив последние несколько месяцев.

Этот объектив всегда славился эффектом закрученного боке, который он создает, когда вы приближаетесь к краям изображения. Поэтому, если вы поместите объект в центр, объектив создаст эффект боке, известный также как «кошачий глаз». Надеюсь, представленные фотографии помогут вам лучше это понять.

Оптические характеристики

Это не из тех резких объективов, которые вы могли бы получить в наши дни, но и не так уж и плохо. Ручной объектив с диафрагмой f / 2 и фокусным расстоянием 58 мм на датчике APS-C означает, что вам придется проявить терпение при фокусировке.Глубина резкости мала, но как только вы сфокусируете объект, вы получите волшебные фотографии. Вихревое боке при правильном использовании может полностью преобразить внешний вид ваших изображений.

Яркость немного выше, но, опять же, в этом есть свой шарм, если он соответствует вашему вкусу в фотографии. В процессе редактирования мне пришлось увеличить контраст и насыщенность, чтобы они соответствовали моему стилю фотографий.

Однако, если вы покупаете этот объектив, он должен быть из-за сверхмощности закрученного боке, а не для получения самых резких или резких изображений.Благодаря Photoshop и Lightroom мы можем позже настроить ползунки по мере необходимости.

Благодаря технологии беззеркальных камер, используя функцию «помощи при фокусировке», я могу легко сфокусироваться на объективе с ручной фокусировкой. Поверьте, это экономит много времени. А если вы вспыльчивы, то должны по возможности воспользоваться этой особенностью. Все фотографии, которые вы видите в этой статье, сделаны с помощью беззеркальной камеры Canon M50. Слава богу, кто-то изобрел эту технологию.

Кольцо диафрагмы

Как вы должны знать, величина диафрагмы объективов с ручной фокусировкой регулируется с помощью физического кольца на объективе. Одна из немногих проблем, с которыми я столкнулся с этим объективом, заключалась в том, что кольцо было слишком гладким. Малейшее прикосновение к кольцу может заставить его повернуться на другое значение диафрагмы. Во время этой съемки я не знал, что моя величина диафрагмы сместилась с f / 2 на f / 4, и я снял около 20 изображений, пока не понял.

Заключение

Для цифрового фотографа возможность делать такие фантастические снимки с объективом за 30 долларов сама по себе невероятна. Объектив Гелиос 58 мм f / 2 идеально производился серийно для фотоаппаратов Зенит, но тот факт, что вы все еще можете использовать его на современных цифровых камерах, поразителен. Я очень впечатлен результатами и эффектом боке, который позволил мне запечатлеть этот объектив при f / 2. Хотя этот объектив нелегко найти в Интернете, вы можете проверить несколько веб-сайтов, чтобы найти один из использованных в неношеном виде.

Гелиос 44-2 58mm F2 — Обзор винтажного объектива

Гелиос 44-2 58мм F2

Много было написано о печально известном российском монстре боке — Гелиос 44-2 58 мм F2. Почему печально известно? Ну а Гелиос — это копия Carl Zeiss Biotar 58mm . Еще в конце Второй мировой войны русские оккупировали Восточную Германию. Несколько хитрых парней пошли на фабрику Zeiss и украли формулу Biotar.

Гелиос 44-2 58 мм — один из самых массовых объективов, когда-либо производившихся, и его можно приобрести довольно дешево. Это далеко не идеальный объектив, но какое боке. Формула Biotar создает просто потрясающее завихрение боке. Вот почему его называют « Bokeh Monster ».

ЭКСПОЗИЦИЯ

Вам действительно нужно немного прижать этот объектив. Снимая на широко открытой диафрагме, вы получите очень мечтательный образ. Уменьшение значения f4 или ниже улучшает резкость объектива. Имеет 8 лепестков диафрагмы.

СИМВОЛ

Гелиос 44-2 58 мм действительно востребован экспериментальными фотографами и кинематографистами. Боке объективов не имеет себе равных и отлично сохраняет цвет. Я использую его на своих BMPCC и URSA Mini 4.6к и выглядит потрясающе. Это придает вашим кадрам винтажный вид.

Чем четче матрица камеры, тем лучше работает этот объектив. Он убирает «цифровой кусочек» из самого жесткого видеоизображения. Он также создает потрясающие блики. Я также использую Metabones Speedbooster на моем BMPCC, и это действительно помогает оживить этот объектив. Дополнительная остановка творит чудеса с этим винтажным младенцем.

КРЕПЛЕНИЕ

Объектив производился в основном с байонетом M42 для использования с камерой Zenit, но он также производился с байонетом Pentax K и M39.

ФИЛЬТР

Имеет резьбу фильтра 52 мм. Я использую недорогое повышающее кольцо, чтобы довести его до размера фильтра 77 мм.

ФОКУС

Минимальное фокусное расстояние составляет около 20 дюймов.

ЗА:
  • Супер маленький и компактный
  • Очень просто найти
  • Недорого
  • Волшебное боке

Минусы:
  • Не могу снимать на широко открытой
  • Имеет хроматическую аберрацию
  • Тяжелый для своего размера, но отлично подходит для использования в кино
  • Flare Prone (это тоже может быть в колонке плюсов)
  • Нет двух одинаковых линз

Последние мысли

Из-за отсутствия «контроля качества» на заводе Helios вы действительно понятия не имеете, что получаете. Если вы серьезно относитесь к добавлению одного из этих младенцев в свою коллекцию, я бы купил 5-10 из них (да, они такие дешевые), протестировал их все, затем вы могли выбрать победителя и продать остальных. Так Стэнли Кубрик выбрал свои линзы.

Мне очень нравится этот объектив, и вы получите уникальные и красивые изображения с Helios 44. У меня есть Helios 44M, он немного прочнее и весит больше, но оптически такой же, как у 44-2.


Друзья выставки Matthew Duclos и Ryan Avery запустили удивительный новый веб-сайт под названием LensFinder .Lensfinder.com — это онлайн-площадка, где фотографы и кинематографисты могут покупать, продавать и узнавать об использованных, винтажных и бутиковых объективах. Мы хотим, чтобы покупка и продажа качественного стекла была простой и доступной. Великолепное стекло помогает создавать великолепные изображения, и мы с нетерпением ждем возможности служить этому невероятному сообществу создателей, предлагая место, где можно получить инструменты для вашего следующего замечательного проекта.

Чтобы найти другие винтажные линзы, посетите Lensfinder.com



Если вам нравятся линзы, я предлагаю вам послушать эти подкасты, наполненные знаниями.


Ресурсы для кинопроизводства:


Если вам нравится обзор объектива Vintage: Гелиос 44-2 58 мм F2 , нажмите ниже:


Понравился обзор винтажного объектива: Гелиос 44-2 58mm F2? Поделитесь им в своих социальных сетях (Facebook, Twitter, электронная почта и т. Д.), Используя кнопки социальных сетей сбоку или внизу блога. Или разместите сообщение в своем блоге и любом другом месте, где вы считаете, что это было бы хорошо.Спасибо.

Я приветствую мысли и замечания по ЛЮБОМУ из содержания выше в разделе комментариев ниже…


Общайтесь с Indie Film Hustle:
Facebook: Indie Film Hustle

Twitter: @indiefilmhustle
Instagram: @ifilmhustle

YouTube: Indie Film Hustle TV
Podcast: IFH ​​Podcast
Podcast: Film Festival Hacks Podcast
IFH: Filmmaking Hacks

СохранитьСохранить

СохранитьСохранить

СохранитьСохранить

СохранитьСохранить

СохранитьСохранить

СохранитьСохранитьСохранитьСохранитьСохранитьСохранитьСохранить

СохранитьСохранить

СохранитьСохранить

СохранитьСохранить

СохранитьСохранить

Гелиос 44-2, 44-3, 44М и 44М-4

Семейство объективов 58mm f / 2 с ручной фокусировкой Helios 44 было популярной темой для онлайн-обсуждений, примеров фотографий и непосредственных сравнений… и не зря. Эти объективы дешевы, как правило, качественно сделаны и дают очень уникальное «закрученное» боке (особенно на полнокадровом корпусе). Давайте сравним четыре из этих моделей с точки зрения получаемого ими боке не в фокусе и посмотрим, есть ли явный победитель. Мы сравним оригинальный Гелиос 44-2 с 44-3, 44М и 44-М4.

Общие детали линз

Обо всех четырех объективах Helios написано много, поэтому я не буду подробно останавливаться на индивидуальных характеристиках. Но у них есть несколько основных общих характеристик, на которые следует обратить внимание:

  • Фокусное расстояние 58 мм
  • Максимальная диафрагма f / 2
  • Минимальная диафрагма f / 16
  • Ручная фокусировка
  • Цельнометаллическая конструкция

Я также провел другие обзоры и сравнения объективов Helios, которые вы можете проверить.

И я должен упомянуть, что большинство ссылок в этом обзоре имеют партнерский характер (Amazon или ebay).

Дифференциаторы линз

Эти объективы Helios имеют некоторые отличия друг от друга, поэтому вот краткая биография каждого объектива:

Гелиос 44-2

  • Изготовлен в 1981 г. на Валдайском оптико-механическом заводе
  • Плавно вращающееся кольцо диафрагмы (без предустановленных щелчков / фиксаторов)
  • Лепестки диафрагмы: 8
  • Кольцо фокусировки находится рядом с задней частью ствола, кольцо диафрагмы спереди (обратная сторона большинства объективов)

Гелиос 44-3

  • Изготовлен в 1990 г. на ММЗ
  • Плавно вращающееся кольцо диафрагмы (без предустановленных щелчков / фиксаторов)
  • Aperture имеет функцию «минимальной блокировки диафрагмы», которая ограничивает размер диафрагмы, поворачивая фиксирующую манжету на предварительно установленное значение диафрагмы.Может быть полезно для переключения между широко открытой диафрагмой и определенным меньшим значением диафрагмы (уличная фотография?).
  • Лепестки диафрагмы: 8
  • Кольцо фокусировки находится рядом с задней частью ствола, кольцо диафрагмы спереди (обратная сторона большинства объективов)
  • Передняя линза с многослойным покрытием

Гелиос 44М

  • Изготовлен в 1982 году на КМЗ (Красногорский механический завод)
  • Кольцо диафрагмы с предустановленными фиксаторами для основных ступеней диафрагмы с шагом в полстопа
  • Рычаг автоматической / ручной установки диафрагмы; позволяет мгновенно переключаться между максимальной диафрагмой (f / 2) и другой диафрагмой, установленной кольцом диафрагмы.Это полезно для уличной фотографии (зонная фокусировка и т. Д.).
  • Лепестки диафрагмы: 8
  • Минимальное расстояние фокусировки 0,55 м, что немного меньше, чем у трех других протестированных объективов (0,5 м).

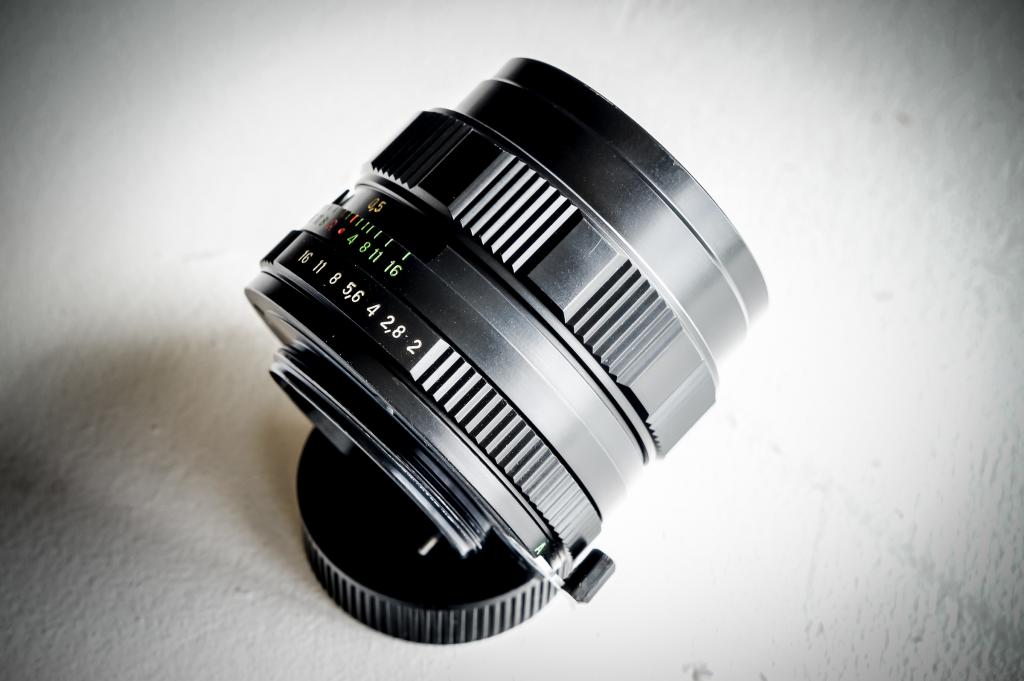

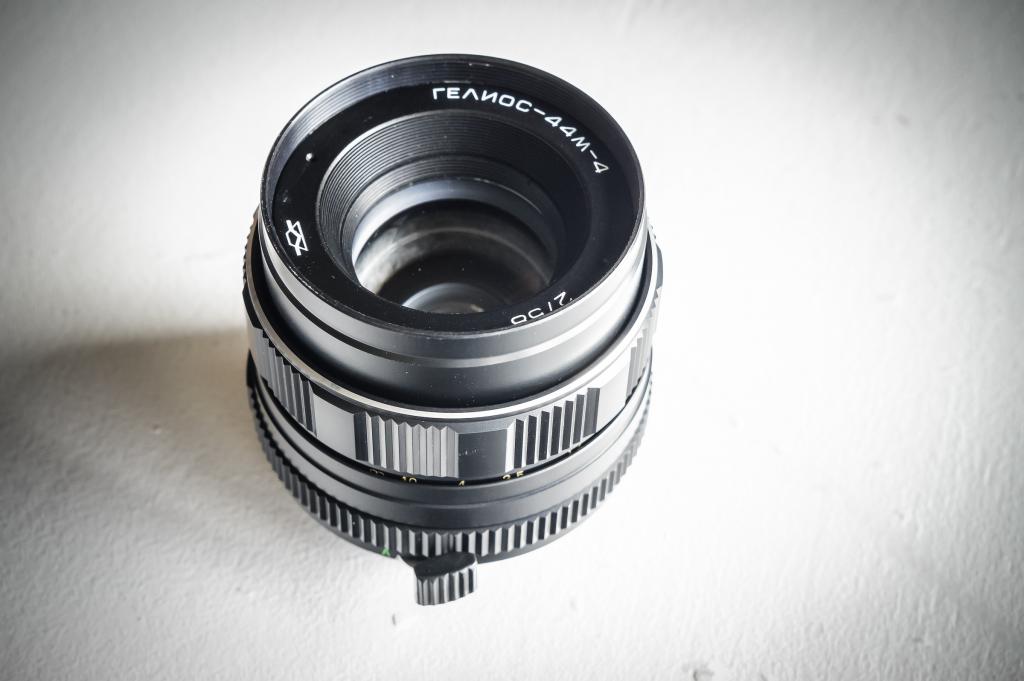

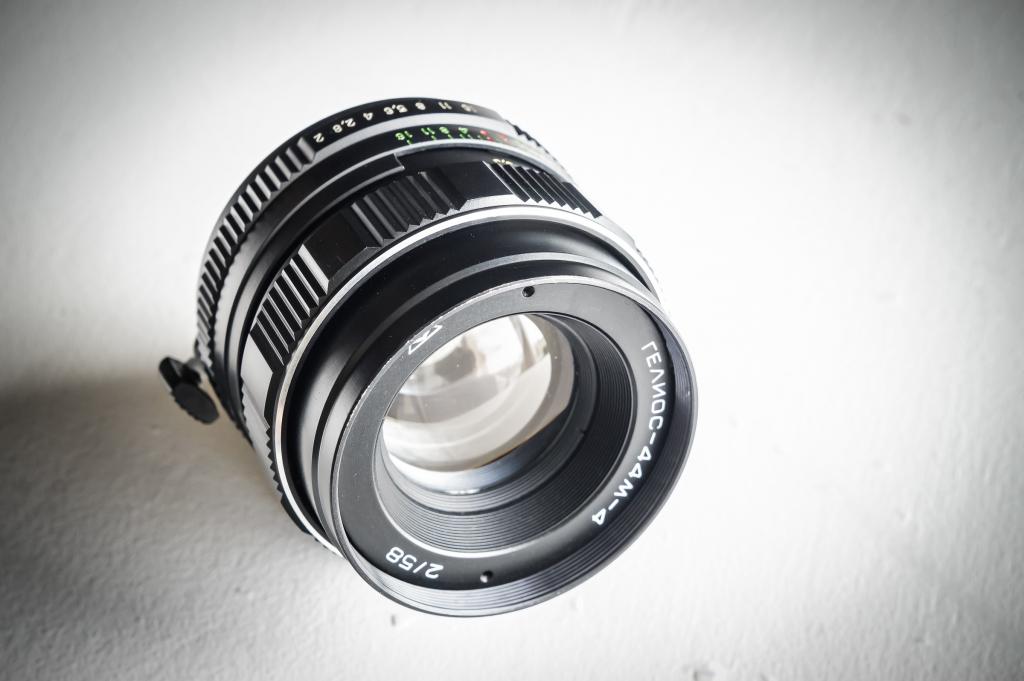

Гелиос 44М-4

  • Изготовлен в 1988 г. на КМЗ (Красногорский механический завод)
  • Кольцо диафрагмы с предустановленными фиксаторами для основных ступеней диафрагмы с шагом в полстопа
  • Лепестки диафрагмы: 6

Гелиос 44-2 в сравнении с другими: условия испытаний

На момент написания статьи приближается Рождество, и что может быть лучше для тестирования боке, чем рождественская елка с огнями?

Я использовал корпус Sony A7III для тестирования объективов, в сочетании с адаптером крепления Fotga M42> E для крепления объективов. Камера была установлена ​​на штатив Zomei , а адаптер оставался на корпусе на протяжении всего процесса тестирования. Я менял линзы Helios между съемками, стараясь не сдвинуть камеру или положение штатива. Не совсем научный, но я думаю, что результаты достаточно последовательны, чтобы продемонстрировать различия между линзами.

Настройки камеры

  • Ручной режим экспозиции
  • ISO 640
  • Выдержка: 1/125

Настройки объектива

  • Диафрагма: f / 2
  • Фокус установлен на минимум / расстояние закрытия (для максимального эффекта боке)

Гелиос 44-2 против других: результаты

Я ожидал, что между этими объективами будет довольно много различий… но три из них показали почти идентичные характеристики с точки зрения качества расфокусированного шара боке.Были некоторые (очень) незначительные расхождения в характеристиках цветопередачи, но все 44-2, 44-3 и 44M-4 дали почти идентичные результаты (см. Примеры изображений ниже).

Исключение: Гелиос 44М

Особняком в группе оказался 44M. Качество боке явно менее размыто, как если бы оно было остановлено с максимальной диафрагмы f / 2. Я дважды проверил диафрагму и несколько раз снимал тест 44M, но получил тот же результат. Helios 44M (или, по крайней мере, эта копия) дает менее выраженное боке, чем его собратья… по крайней мере, в этом тесте с этими параметрами.Опять же, посмотрите изображения ниже, и вы увидите это довольно четко.

Примеры изображений

Вы можете увидеть классические формы боке Helios «кошачий глаз» по краям изображений, а затем приблизиться к круглым к центру. Обратите внимание, что на 44-3, похоже, есть пыль, которая проявляет предметы в шарах боке.

Гелиос 44-2

Гелиос 44-3

Гелиос 44М

Гелиос 44М-4

Возможная причина отклонения 44M

Я считаю, что причина того, что 44M отличается от других, заключается в том, что, согласно маркировке расстояния фокусировки на стволе, минимальное расстояние фокусировки у него равно 0. 55 м, в то время как остальные трое могут сфокусироваться чуть ближе на 0,5 м. Я сфокусировал два других на расстоянии примерно 0,55 м, насколько я могу приблизительно (он не отмечен), и изображения выглядели почти так же, как 44M.

Если бы я мог оставить только одну…

Если бы я мог оставить себе только один, это был бы 44M-4 . У него классическое боке Helios, довольно резкое при f / 2,8 и меньше, а кольца фокусировки и диафрагмы находятся в обычных местах, к которым привыкло большинство людей. Единственный недостаток, если вы планируете уменьшить его до f / 4 и выше, заключается в том, что это 6 лепестков диафрагмы, которые создают очень геометрическое боке.Если вы снимаете широко или близко к нему, это не имеет большого значения.

Второе место занял бы 44M , потому что он также резкий в центре, имеет элементы управления там, где вы ожидаете, и имеет упомянутый ранее действительно крутой рычаг предварительной установки диафрагмы. Это может быть действительно полезно для уличных фотографов, которые используют технику «зонной фокусировки» и хотят иметь возможность быстро и точно получить объектив для f / 8, когда это необходимо. И, честно говоря, это ситуации реальной портретной съемки, я не уверен, что 0.Разница в минимальном расстоянии фокусировки в 05 м будет иметь большое значение.

Русский объектив

Гелиос 44М для Canon FD / top35mm.com

Прототипом был Гелиос 44м, объектив — Цейсс Биотар 2/58. Еще более ранний предшественник Планар родился в 1896 году. Это универсальный светосильный объектив. Его можно использовать как комплектный объектив, портретный объектив, ландшафтный объектив, макрообъектив (включая кольца). Объектив в винтовой версии M42 стоит порядка 25-75 долларов.Поскольку этот объектив довольно недорогой, из него часто делают монокль для очков (Lensbaby).

Достоинства: яркое, несовершенное, но красивое боке.

Объектив Гелиос 44м выпускался в комплекте с байонетом (Pentax, он же Асахи), 42-я резьба имела индексы от 2 до 7 и просто Гелиос-44 Гелиос 44М . Были обычные и MC версии. Лучшее разрешение у российских объективов МС Гелиос 44М 7, МС Гелиос-44М-6. Самые распространенные Гелиос 44м , Гелиос 44 2.

История объектива Гелиос 44м

Гелиос 44м — Обычный малогабаритный объектив для зеркальных фотоаппаратов, зеркальных фотоаппаратов.
Светосильный шестилинзовый анастигмат. Освещенная или многослойная подсветка оптики.
Он отличается точным совпадением плоскостей визуального и фотографического изображения.

Описание объектива Гелиос 44М

  • Крепление — Canon FD (к объективу прилагается адаптер M42-Canon FD
  • Угол обзора — 40 ° 28 ‘,
  • Фокусное расстояние — 58 мм (58.60 мм),
  • Относительное отверстие — 1: 2.
  • Размер рамы — 24х36 мм,
  • Количество линз / групп — 6/4
  • Фокусное расстояние передней вершины — -34,25 мм
  • Фокусное расстояние задней вершины — 38,05 мм.
  • Расстояние от первой до последней поверхности — 39,80 мм.
  • Световой диаметр первой поверхности — Ø29,5 мм;

Российский объектив Гелиос 44М? Совместим с:

Canon F-1

Canon FTb

Canon FTbn

Canon TLb

Canon TX

Canon F-1n

Canon AE-1

Canon AT-1

Канон А-1

Canon AV-1

Canon Новый F-1

Canon AL-1

Canon T50

Canon T70

Canon T80

Canon T90

Canon T60

Пример фотографий российского объектива Гелиос 44М (Фантастическое боке):

Регулировка фокуса объектива Гелиос 44М-6 для Nikon

Регулировка фокуса объектива Гелиос 44М-6 для Nikon

ВНИМАНИЕ: , несмотря на обширные настройки, мой объектив все еще не может сосредоточиться на бесконечности; близорукость примерно до 6м. Я описываю процесс, так как существует множество версий 44M, а учебное пособие может быть 100% успешным для какой-то версии.

Гелиос 44М — обычный светосильный объектив, произведенный в Советском Союзе. Было выпущено семь версий этого объектива; у меня шестая версия (44М-6). Он известен своей грубой цельнометаллической конструкцией и «закрученное» боке.

Большинство этих объективов было сделано для винтового крепления M42. Есть М42 адаптеры для большинства других креплений SLR, но адаптер Nikon F создает проблему: объектив не может сфокусироваться на бесконечность, так как Nikon F расстояние от фланца до сенсор / пленка больше стандарта M42.Есть переходники с поправкой объектив, но они ухудшают изображение или, по крайней мере, нарушают боке.

Но есть способы заставить Helios 44M фокусироваться на больших расстояниях в Nikon. Это вопрос позволяя сердцевине линзы двигаться дальше назад, в зеркальную камеру. Достаточно одного миллиметра. Некоторые укорачивают внешний корпус ствола, другие люди снимают заднюю часть и т. д.

Рис. 0: Задняя часть объектива, с выступающей наружу сердцевиной при фокусировке на бесконечность. Линза была изменена, чтобы ядро ​​могло двигаться дальше назад.

Поскольку у меня нет инструментов для металлообработки, я последовал подсказке в Интернете, что предположил, что сердечник линзы можно «вкрутить» дальше в линзу.

Конечно, это изменяет соотношение между шкалой расстояний, нарисованной в кольце фокусировки и реальное расстояние фокусировки, но это не проблема, если вы можете сфокусироваться с помощью некоторые функции камеры, такие как дальномер Nikon и / или желтая точка в фокусе.

Думаю, что кольцо фокусировки можно открутить от геликоида и перенастроить, но на соответствующие болты я обратил внимание только тогда, когда уже перемонтировал Объектив.

Разобрать линзу очень просто. Вам нужны такие инструменты, как штраф отвертки, пинцет и т. д. Для самых маленьких шурупов я использовал маленькие отвертка, найденная внутри штопора швейцарского армейского ножа.

Первым делом нужно открыть переднюю часть объектива, открутив переднее кольцо (рисунок 1). и снятие кольца держателя фильтра (удерживается на месте 3 винтами).

Рисунок 1: Передняя часть линзы. Кольцо вмятины обведено красным.

Думаю, перед дальнейшей разборкой лучше снять все элементы стекла, для уменьшения риска поцарапать или разбить стекло каким-либо инструментом.

На рис. 2, правым кружком показано кольцо, удерживающее передние стеклянные элементы в сердечнике. Отвинтите его (вам может потребоваться аккуратно постучать, чтобы ослабить его) а затем снимите два элемента переднего стекла и прокладку.

Обратите внимание на ориентацию всех очков, чтобы их можно было снова установить. их позже. Если вы забыли это принять к сведению, просто поищите Zeiss. Биотар в Интернете; вы увидите, что наиболее выпуклая сторона каждого стекло ориентировано наружу (наиболее выпуклая сторона фасадных элементов к передняя, ​​наиболее выпуклая сторона задних элементов к спине).

Рис. 2: Передняя часть объектива без переднего кольца и держателя фильтра. Обведены красным: вмятина на кольце держателя стекла и один из болтов, которыми сердечник крепится к внутреннему корпусу.

На рисунке 2 также показаны винты, которые удерживают сердечник линзы на внутреннем бочка. Открутите эти, но сначала снимите стеклянные элементы с задняя часть линзы (рис. 3).

Рисунок 3: Задняя крышка объектива. Вмятина на кольце держателя объектива обведена красным.

Этот объектив состоит из четырех частей стекла (4 группы и 6 элементов; более толстые части склеены между собой дублетами).

На этом этапе сердечник объектива содержит только диафрагму, поэтому его легко отделен от ствола. У вас должна быть коллекция таких вещей, как показано на рисунке 4.

Рисунок 4: Линза почти полностью разобрана.

Если вы просто хотели очистить линзу, вы можете остановиться на этом. У моего объектива какой-то грибок в прошлом, но его поместили в силикагель, так что было лучше сейчас. Стеклянные элементы были чистыми и практически не пострадали от грибка.

Небольшой проблемой, которую не удалось исправить, было какое-то пятно между элементы в задней дуплетной группе.Я предполагаю, что грибок питался цементом.

Сердечник можно дополнительно разобрать. Передняя часть легко откручивается, как показано на рисунке. на рисунке 5.

Рисунок 5: Активная зона разобранна на две части. В большем из них находится диафрагма.

При необходимости теперь можно демонтировать диафрагменный механизм. Я мог открутить три болта (Рисунок 6), но я не мог открутить кольцо из-за отсутствия правильный инструмент. Нет хорошего угла, чтобы «взорвать» его, и любая ошибка может разрушить диафрагма.

Я хотел разобрать диафрагму, так как это была единственная деталь, которая все еще пахло грибком, поэтому я просто промыл изделие этанолом. Точно сказать не могу если бы это была хорошая идея, потому что мне пришлось повторно смазать диафрагму, и теперь лезвия имеют ужасный смазанный вид. Но запах точно ушел 🙂

Рисунок 6: Части сердечника, в которых находится диафрагменный механизм.

Теперь в центре внимания собственно модификация. На рисунке 7 вы можете увидеть линзу. компоненты ствола.Кольцо фокусировки (черное) приводит в движение геликоид (золотая латунь). звенеть). Геликоид перемещает внутренний цилиндр (серебряный) вверх и вниз.

Рисунок 7: Внешний цилиндр (черный), геликоид фокусировки (золотой), внутренний цилиндр (серебряный). Обведено красным: держатель, который удерживает внутренний ствол от вращения, позволяя ему двигаться вперед и назад.

Внутренний сердечник (серебряный) удерживается на месте только геликоидом, и этому препятствует вращаться с помощью двух держателей, один из которых обведен красным на Рис. 7. Держатель позволяет внутреннему стволу двигаться вперед и назад, регулируя фокусировку.

Кстати, держатель на рисунке 7 смазан, потому что я сделал снимок после регулировки фокуса.

У геликоида есть некоторая свобода действий за пределами бесконечности. То есть внутренний ствол может быть перемещен дальше назад, без каких-либо физических изменений. Это основа нашей корректирование.

Вам необходимо:

1) Поверните кольцо фокусировки почти до бесконечности. В частности, некоторым положение около 2,5-4м. Если сомневаетесь, перейдите к бесконечности и отрегулируйте на шаге 4.

2) Вставьте отвертку между пазом внутреннего цилиндра и золотым держателем, обведенным кружком. на рисунке 7.Слегка загните держатель внутрь. Есть два держателя; согните оба, достаточно чтобы позволить внутреннему стволу вращаться.

БУДЬТЕ ОСТОРОЖНЫ на шаге 2, так как держатели могут сломаться, а не погнуться! у меня есть сломал один из них. К счастью, другого хватило, чтобы механизм в рабочем порядке. Я наношу немного смазки, чтобы уменьшить нагрузку на оставшуюся часть.

Поскольку внутренний ствол на этом этапе свободен, вы можете воспользоваться возможностью и полностью открутить, очистить геликоиды, нанести новую смазку и т. д.

3) Поверните внутренний цилиндр так, чтобы он вошел дальше во внешний. ствол (не помните, нужно ли его повернуть по часовой стрелке или против часовой стрелки).

Идея состоит в том, чтобы повернуть полную четверть оборота за пределы исходная калибровка. Как видно на рисунке 7, внутренний ствол имеет четыре канавки, поэтому он снова совмещается с держателями через каждые 90 градусов.

4) Если невозможно повернуть на полную четверть оборота и пазы еще не выровнены с держателями, поверните кольцо фокусировки в немного ближе и попробуйте еще раз, пока пазы и держатели не совпадут.

5) Загните держатели во внутренние пазы ствола. Проверьте этот фокус механизм все еще работает (внутренний ствол движется вперед и назад, когда кольцо фокусировки вращается). Может быть хорошей идеей нанести смазку в канавки.

Из-за регулировки кольца фокусировки на шагах 1 и 4 теперь оно будет жестко останавливаться. до бесконечности. На рисунке 8 показан жесткий предел моего объектива. Не волнуйся о числах; регулировка на четверть оборота сделала маркировку недействительной.

Рисунок 8: Шкала фокусного расстояния.После модификации кольцо фокусировки не продвигается дальше в этом месте.

Пока я переставлял объектив, я увидел, что внешний геликоид удерживается тремя винтами, поэтому кольцо фокусировки может быть откалиброван, если вам не все равно.

Возможно, жесткая остановка «новая бесконечность» все еще слишком близорука. После прочтения эта ветка Я открыл заднюю часть объектива (рис. 9) и запилил значение диафрагмы. рычаг (рисунок 10) немного.

Рисунок 9: Отвинченная задняя часть объектива, снятое кольцо диафрагмы.

Рис. 10: Рычаг диафрагмы подпилен, чтобы убрать край и позволить механизму фокусировки отойти дальше назад.

Край этого рычага на Рисунке 10 — первое, что неровности линз при попытке перейти в бесконечность после поворота геликоида корректирование. Заполнение этой части или ее полное удаление позволяет объективу идти дальше назад. После опиливания края мой объектив мог опускаться до 4 м в масштаб.

Если после опилки объектив все еще не фокусируется на бесконечность на фотоаппарате Nikon этот рычаг можно было попробовать полностью убрать, и блокировка пружинного рычага в положении максимального натяжения, чтобы сохранить работоспособность кольцо диафрагмы.Соединение между кольцом и диафрагмой не является «жестким» связь; это пружина, и диафрагма остается на f / 2, если пружина не натянут.

Я обнаружил, что сердцевина объектива ударилась в этой части, потому что я заблокировал стопорный штифт в прижатом положении с небольшим количеством клея. Мне повезло сделайте это в первую очередь, иначе я обнаружил бы проблему только тогда, когда пришел адаптер (адаптеры все время держат штифт нажатым).

Тест с адаптером бесконечного фокуса

Купил переходник с бесконечной фокусировкой M42-Nikon вместе с «нормальным» адаптер, потому что он был дешевым и у меня был бы запасной на всякий случай.

Этот адаптер включает в себя отрицательный стеклянный элемент, который позволяет немодифицировать Объектив M42 для фокусировки до бесконечности в Nikon. Будучи единственным стаканом, который был не рассчитан специально для адаптированного объектива, это вызовет некоторые оптические деградация, точный характер зависит от объектива.

В случае с моим модифицированным Гелиосом он показывает сильную мутность (как если бы вазелин был размазан на передней части объектива) при диафрагме f / 2 и сильном освещение. Я предполагаю, что это вызвано внутренними отражениями, хотя стекло адаптера даже покрыто.Остановка диафрагмы уменьшает проблему, пока она не исчезнет.

Итак, если вы планируете использовать какой-нибудь старый объектив M42 с адаптером, будьте готовы Для получения приемлемых изображений используйте более широкие диафрагмы. Некоторые линзы вроде старых рыбий глаз уже установите небольшую максимальную диафрагму, поэтому проблема может не проявляться при все.

Адаптер был полезен для проверки правильности работы моего Helios после мои вмешательства. Снял дополнительное стекло, чтобы проверить резкость объектива, это действительно хорошо.

К сожалению, мне не удалось протестировать фокусировку объектива на бесконечность без дополнительное стекло, потому что адаптер слишком толстый (безстекольный адаптер очень тонкий), а задняя часть адаптера блокирует движение объектива, поэтому я не мог поверните его до точки 4м.Оба фактора важны; объектив фокусируется на 1 м при положении шкалы 1,7 м, даже если он уже был откалиброван, поэтому толщина адаптера делает объектив действительно очень коротким.

У меня есть старый «Зенит» с объективом Гелиос. в Видоискатель Зенит, вижу, что поменяли калибровку объектива: 1,3м сфокусируйтесь на 3 м, как и ожидалось, и циферблат фокусировки может выходить за пределы бесконечности небольшая наценка.

Тест с последним адаптером

Приобрел другой переходник, у которого нет стекла, но есть «чип подтверждения фокусировки» это действительно помогает при ручной фокусировке — светодиод фокусировки все еще работает без этого, но более нервно.Этот переходник очень тонкий, так как так должно быть.

Но я обнаружил, что объектив все еще слишком близорук, максимальное расстояние фокусировки 2 метра.

Я пошел на радикальную операцию, чтобы попытаться исправить это: удалил весь механизм диафрагмы (рычаги, пружины), чтобы сердечник линзы мог двигаться назад, пока он не уперется во внешний корпус; и снял винт, удерживающий геликоид, так как это предотвращало кольцо фокусировки, чтобы идти до бесконечности.

Эти изменения означают, что кольцо диафрагмы больше не будет работать.Жаль — этот объектив интересен боке на максимальной диафрагме.

После этих радикальных изменений объектив смог сфокусироваться максимум на 8 метрах. Облом … но, по крайней мере, он может работать как «портретный» объектив, так как 8м достаточно для портрета верхней части тела на моей камере APS-C.

Рисунок 11: Пример изображения с модифицированным объективом Helios, установленным на Nikon D3200.

После этих снимков я увидел, что адаптер находится немного далеко от корпуса объектива, даже после того, как полностью ввернул линзу в адаптер и максимально затянул.Расстояние было почти 1 мм, больше, чем необходимо для того, чтобы объектив наконец смог сосредоточиться на бесконечности!

Причина в том, что задний внешний кожух, деталь сразу за кольцом диафрагмы, имеет много материала перед крепежным винтом — почти 1 мм, ровно столько, сколько не дает стволу полностью ввинчиваться в переходник.

Итак, я удалил эту заднюю часть (ее можно отделить, просто сняв несколько винты, сам объектив разбирать не нужно) и начали подпиливать и отшлифуйте это.Шлифовка шла медленнее, но обеспечивала равномерное удаление материала, так как вы просто нужно поработать на столе, накрытом наждачной бумагой.

Мне даже не пришлось снимать металл до крепежного винта; что-то вокруг 1/3 или 1/4 избытка хватило, чтобы линза ввинчивалась в переходник. достаточно глубоко, чтобы достичь бесконечного фокуса!

Предупреждение

У меня была проблема, которая закончилась тем, что этот объектив был разрушен; (

Я удалил очень маленький винт от переходника Nikon-M44, думая, что будет ограничивать M44 крепление винтом.Я сделал это, пытаясь сфокусироваться на бесконечности. я подумал о внесении некоторых изменений в адаптер. В конце концов, дело не в этом, пришлось отшлифовать и подпилить заднюю часть корпуса объектива.

Что ж, этот крошечный винт в адаптере без видимой функции на самом деле очень важен: он предотвращает поворот за «установленное» положение, когда адаптер снят. Установив винт, вы можете вращать только адаптер в «правильном» направлении, чтобы освободить его от камеры.

Без винта, конечно, я повернул адаптер в неправильном направлении, пытаясь демонтировать Гелиос, и он застрял! Он не шел вперед, что-то пружинящее его ограничивало; и он тоже не вернется.

Я подозревал, что пружинной вещью, препятствующей вращению, был рычаг диафрагмы , так что Я решил не форсировать адаптер в этом направлении. Мне повезло, потому что это действительно была диафрагма. рычаг зацепился с электронной микросхемой переходника.

Так как я плотно прижал адаптер к линзе, и направление отвинчивания придавало бы большее усилие рычаг диафрагмы, мне пришлось разбирать объектив, случайно разрушив его в процессе, пока я не смог дотянуться до электронной микросхемы адаптера и отломить ее от адаптера (он был просто приклеен к нему). Тогда Адаптер можно было свободно повернуть обратно в положение спешивания!

Наконец, я испугался, что рычаг диафрагмы был сломан или погнут из-за этой аварии. Сгибая это Это не редкость, по крайней мере, в Интернете есть много сообщений об этом.

Но зеркалка была в порядке. Кажется, что лепестки диафрагмы немного двигаются, когда делается широко открытый снимок, и в идеале они не должны. Возможно, рычаг был немного согнут вниз, возможно, на 1/4 ступени или меньше, так как постороннее движение составляет примерно 1/4 или 1/3 движения между f / 1.8 и f / 2.0. я сделал сотни фотографий через несколько дней после аварии, и ни на одном из них не обнаружено следов ошибки.

Так что будьте очень осторожны при использовании переходников в фотоаппарате Nikon! И не удаляйте, казалось бы, ненужное винты!

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
