Т-20 «Комсомолец» – артиллерийский бронированный гусеничный тягач

Т-20 «Комсомолец»
Т-20 «Комсомолец» с тентом

В конце 1936 года в конструкторском бюро НАТИ под руководством главного конструктора Н.А. Астрова был разработан быстроходный бронированный гусеничный тягач, который получил заводской индекс 020 или А-20 и войсковое обозначение Т-20 «Комсомолец».

В основе гусеничного тягача лежал пространственный клепано-сварной корпус, изготовленный из бронелистов толщиной 7-10 мм. Кабина экипажа имела броню со всех сторон, сверху на кабине имелись два прямоуголных люка, а впереди и по бортам – откидные бронещитки, которые прикрывали смотровые щели и позже были заменены на пулестойки блоки «триплекс». Для повышения живучести тягача рабочее место командира-стрелка было оборудовано дублированным управлением (без переключения передач), что в годы Великой Отечественной войны неоднократно выручало при ранении или гибели водителя.

Водитель располагался с левого борта, а командир машины находился с правого борта и мог вести огонь из пулемета ДТ калибра 7,62-мм, который был закреплен на шаровой установке с правой стороны и имел небольшой угол обстрела. Патронные ящики на 1008 патронов был размещены на двух стеллажах. Одни стеллаж на 6 дисков был расположен сзади сиденья водителя, а второй стеллаж на три диска – справа от стрелка. Еще шесть дисков были уложены в специальные станки, а последний 16-й диск сразу установлен на пулемет.

Т-20 «Комсомолец»

Моторное отделение тягача Т-20 «Комсомолец» было расположено за кабиной и накрыто сверху броневым капотом с откидными крышками. В моторном отделении был установлен доработанный бензиновый четырехцилиндровый четырехтактный карбюраторный двигатель ММ-6002 мощностью 50 л.с. с карбюратором «Зенит» с экономайзером и обогатителем. Двигатель запускался при помощи заводной рукоятки от электростартера МАФ-4006 мощностью 0,8-0,9 л.с. Первоначально воздух для системы охлаждения двигателя забирался вентилятором через боковые воздухозаборники над гусеницами, что при движении в сухую погоду приводило к загрязнению двигателя и его износу, поэтому на последней серии тягачей вздухозаборник был установлен между спинками сидений, где воздух был гораздо чище. Для питания двигателя имелся топливный бак объемом 115 литров с бензоуказателем и расходный бачок объемом 3-6,7 литра в зависимости от серии.

Электрооборудование однопроводной схемы имело напряжение 6 В. В качестве источников электроэнергии служили аккумуляторная батарея ЗСТЭ-100 емкостью 100 А•ч и генератор ГБФ-4105 напряжением 6-8 В и мощностью 60-80 Вт.

Т-20 «Комсомолец»

Освещение в темное время суток обеспечивали две фары, которые были закреплены на лобовом листе корпуса, и один габаритный фонарь на кормовом бронелисте. В боевых условиях фары снимались и укладывались внутрь корпуса.

Трансмиссия состояла из 4-ступенчатой коробки передач (четыре передачи переднего хода и одна передача заднего хода) и одноходового демультипликатора от трехосного грузовика ГАЗ-ААА, который удваивал число ступеней коробки передач и позволял иметь два диапазона: тяговый и транспортный. Главная передача, бортовые фрикционы с тормозами, бортовые передачи с ведущими звездочками, мелкозвенчатые гусеницы, опорные и поддерживающие обрезиненные катки были использованы от танка Т-38.

Ходовая часть гусеничного тягача Т-20 «Комсомолец» состояла из двух тележек с каждого борта с двумя обрезиненными опорными катками, двумя поддерживающими роликами, ведущим колесом переднего расположения и мелкозвенчатой гусеничной цепью с 79 стальными одногребневыми траками шириной 200 мм. Тележки имели блокированные попарно опорные катки и отличались от танковых более компактной рессорной подвеской, которая позволяла уменьшить высоту гусеничного обвода и обеспечивала удобное размещение расчета. Сначала задний опорный каток служил еще и в качестве направляющего колеса, но из-за частого опрокидывания тележки, которую не смогла предотвратить и установка ограничителя, было решено ввести отдельное управляющее колесо. Также на тягач в опытном порядке была смонтирована бесшумная резинотросовая гусеница с металлическими плицами, однако во время движения она часто соскальзывала.

Т-20 «Комсомолец» буксирует орудие

В днище корпуса имелось 6 круглых люков закрываемых лючками с прорезиненными прослойками, которые располагались под спускными пробками картера двигателя, коробки передач, демультипликатора, главной передачи, топливного бака и радиатора.

Над моторным отделением находилось грузовое отделение с двумя блоками продольных трехместных сидений. Спинки сидений были повернуты наружу и таким образом служили в качестве бортов грузовой платформы для перевозки боезапаса и артиллерийского снаряжения. При перевозке артиллеристы размещались спинами друг к другу, в габаритах тягача. В ненастную погоду при длительных маршах мог устанавливаться закрытый тент с окошками, при этом высота машины увеличивалась до 2,23 м.

Габаритные размеры и характеристики артиллерийского тягача Т-20 «Комсомолец»  составляли:

• длина – 3450 мм;
• ширина – 1859 мм;
• высота – 1580 мм;
• клиренс – 300 мм;
• снаряженная масса – 3460 кг;
• броневая защита – лоб корпуса 10 мм, борт 7 мм, корма 7 мм;
• грузоподъемность платформы – 500 кг;
• число мест для сидения в платформе – 6;
• масса буксируемого прицепа – 2000 кг.

Т-20 «Комсомолец» буксирует орудие

Тягач мог развивать максимальную скорость до 50 км/ч, а запас хода по шассе составлял без прицепа 250 км или с прицепом 152 км.

С августа по ноябрь 1937 года гусеничный тягач Т-20 «Комсомолец» проходил армейские испытания, которые показали среднюю скорость движения по шоссе с прицепом 15-20 км/ч, по проселку и бездорожью – до 8-11 км/ч, преодолевание рва глубиной до 1,4 метра и брода до 0,6 метра, стенки до 0,47 метра, валил деревья толщиной до 0,18 метра, движение при крене до 40 градусов, преодолевание максимального подъема с экипажем из двух человек и полной заправкой без прицепа до 45 градусов или до 18 градусов при полной боевой массе и прицепе массой 2000 кг, а радиус разворота составлял всего 2,4 метра. Однако автомобильный двигатель не был рассчитан на длительную напряженную работу из-за чего быстро изнашивались шатунные подшипники, пробивало прокладки головки и появлялись течи через сальники, но других легких и компактных моторов в СССР не было. Также во время движения из под гусениц тягача вылетало слишком много грязи из-за чего буксируемое орудие приходилось приводить в порядок после марша в течении 2-х часов и то, при обязательном наличии воды.

Т-20 «Комсомолец» с орудием

Были отмечены и другие недостатки, которые со временем устранили:

• непригодность буксирного приспособления, замененного впоследствии на резиновый амортизатор крюка;
• малая живучесть гусениц, которую решили путем отливки траков из марганцовистой стали;
• самовыключение передач устранили путем введения блокировки в коробку передач;
• пробуксовку тягача на обледенелой дороге исключили за счет установки на каждый борт 16 съемных шипов, крепящихся при помощи болтов к каждому пятому траку гусеницы (шипы придавались к каждому тягачу в виде индивидуального комплекта ЗИП).

Артиллерийский гусеничный тягач Т-20 «Комсомолец» выпускался с 1937 по июль 1941 год на головном заводе № 37 в Москве и Сталинградском тракторном заводе, а также с 1937 по 1938 год на Горьковском автозаводе.

Т-20 «Комсомолец» орудием

Всего было изготовлено 7780 тягачей трех производственных серий, которые отличались устройством грузовой платформы, сиденьями, системой охлаждения, ходовой частью и вооружением.

Тягач первой серии имел небольшую, немного выдвинутую вперед, рубку командира машины с установленным пулеметом ДТ. Правый бортовой лист был выполнен заодно с бортовым листом кабины. Слева от выреза имелось отверстие для вентиляции отделения управления в боевых условиях. Наблюдение из кабины обеспечивали три откидных щитках со смотровыми щелями закрытыми бронестеклами. Гусеничная цепь состояла из 76 стальных траков.

На тягачах Т-20 «Комсомолец» откидные щитки были заменены на смотровые приборы типа “триплекс”. Взамен броневых жалюзи, установленных на вырезе под выход охлаждающего воздуха, были применены перекрывающие друг друга броневые пластины.

колонна тягачей Т-20 «Комсомолец»

Тягачи третьей серии получили измененный тип смотрового прибора в лобовом листе корпуса, который теперь оснащался броневой заслонкой. Появился резиновый амортизатор буксировочного крюка в виде резиновых буферных колец. Отверстие под заводной механизм двигателя было перенесено с кормового в нижний лобовой бронелист. Вместо него появилось отверстие под вывод выхлопной трубы и глушителя. Помимо бортовых воздуховодов, предназначенных для системы охлаждения двигателя, в лобовом листе корпуса был добавлен третий, который в холодное время обычно закрывался броневой заслонкой. Ёмкость дополнительного топливного бака была сокращена с 6,7 до 3 литров. Под днищем появился седьмой люк для подтяжки коренных подшипников коленчатого вала без выемки его из корпуса. Также был увеличен боекомплект к пулемету ДТ с 1008 до 1071 патрона.

Т-20 «Комсомолец» рядом с танком

Применение артиллерийских гусеничных тягачей Т-20 «Комсомолец» во время Великой Отечественной войны

Т-20 «Комсомолец» захваченный немцами

По состоянию на 1 января 1941 года в войсках насчитывалось 4401 артиллерийский тягач Т-20 «Комсомолец», что составляло 20,5% парка специальных тягачей.

Летом 1941 года при нанесении контрударов по немецким войскам гусеничные тягачи иногда использовались в качестве пулеметных танкеток для борьбы с пехотой.

Факт: «В это же время на Горьковском артиллерийском заводе № 92 по инициативе главного конструктора В.Г. Грабина на ста тягачах были смонтированы 57-мм противотанковые орудия ЗИС-2, при этом гусеничные тягачи получили обозначение ЗИС-30. Однако они имели малую опорную базу и большую высоту огня из-за чего были неустойчивы при стоельбе. Однако в конце июля 1941 года самоходные пушки все же прошли войсковые испытания, были распределены по танковым бригадам и принимали участие в боях за Москву».

На фронтах во время Великой Отечественной войны тягачи Т-20 «Комсомолец» применялись для буксировки более тяжелой малокалиберной зенитной и дивизионной артиллерии, а также при эксплуатации по лесным дорогам для снабжения партизан.

Большое количество тягачей в исправном состоянии было захвачено немецкими частями и состояло на вооружении Вермахта под обозначением «’leicht gepanzerter Artillerie Schlepper 630^®».

Т-20 «Комсомолец» на службе у Вермахта

Рассказы об оружии. Артиллерийский тягач Т-20 «Комсомолец»

Некоторые любители порассуждать от истории много говорят о том, что в РККА не уделялось внимания механизации войск, уповали на лошадей. Можно согласиться только в той части, где говорится о том, что танкам уделялось доминирующее внимание.

Тем не менее, работы велись, и результаты были. Об одном из них и пойдет сегодняшнее повествование.

Артиллерийский бронированный тягач Т-20 «Комсомолец».

Разработчик: КБ Астрова.
Год начала работ: 1936.
Год выпуска первого прототипа: 1937.

Боевая масса — 3,5 т.
Экипаж — 2 чел.
Десант — 6 чел.

Бронирование:
Лоб — 10 мм, борт и корма — 7 мм.

Двигатель: ГАЗ-М, карбюраторный, рядный, 4-цилиндровый, жидкостного охлаждения.
Мощность двигателя — 50 л. с.
Скорость по шоссе — 50 км/ч
Запас хода по шоссе — 250 км.

Преодоление препятствий:
подъём — 32 градуса без прицепа
стенка — 0,47 м
ров — 1,4 м
брод — 0,6 м

Тягачи Т-20 использовались до конца Второй мировой войны в том числе и в качестве легких танков/танкеток и даже орудийных платформ РККА и армиями Германии, Финляндии и Румынии.

Для буксировки орудий в РККА, как и во многих других армиях мира, нашли себе широкое применение обычные сельскохозяйственные трактора. Это была вполне нормальная практика того времени, позволяющая не заморачиваться с подготовкой кадров и наличием определенного резерва машин на случай войны.

Как правило, каждая дивизия или полк располагали машинами типа С-65 «Сталинец», С-2 “Сталинец-2” или ХТЗ-НАТИ, обладавшими неплохими тяговыми характеристиками, но с низкой мобильностью.

К тому же они абсолютно не подходили для мелкокалиберной артиллерии, вроде 45-мм противотанковых орудий. Следующий рассказ будет как раз о С-65, этот огромный тракторина, нормально таскавший 122 и 152-мм гаубицы, для перемещения чего-то мелкого и мобильного точно не подходил.

Для дивизионных и полковых пушек требовалась более легкая бронированная машина, которая смогла бы сразу перевезти экипаж и боекомплект к огневой позиции, возможно и под огнем противника.

Созданию Т-20 предшествовала целая череда экспериментов. На шасси танка Т-16 был создан “легковой (малый) трактор РККА”, который не пошел в серию по причине низких тяговых характеристик (требовалось 3 тонны). В качестве временного решения как тягачи использовали танкетки Т-27, снятые с эксплуатации строевых частей.

Более удачной попыткой стало создание в 1935 году тягача-транспортера “Пионер”, разработку которого занималось КБ под руководством А.С.Щеглова. Тягач попросту «передрали» с британского «Виккерса», от которого позаимствовали схему ходовой части.

«Пионер» получил часть элементов от легкого танка Т-37А и автомобильный двигатель Форд-АА. То есть, использовалось то, что уже было наработано.

Машина получилась неплохой, но слишком тесной и с минимальным бронированием корпуса. Армию машина не устроила и сразу после начала серийного производства “Пионеру” стали искать замену.

Проектированием нового артиллерийского тягача теперь занялось КБ НАТИ под руководством Н. А. Астрова. Используя опыт, накопленный при создании плавающих танков Т-37А и Т-38, “астровцы” предложили проект на качественно новом уровне, предусмотрев полное бронирование кабины механика-водителя и командира-стрелка.

Корпус тягача, конструктивно делился на три части. Спереди размещалась трансмиссия, состоявшая из следующих компонентов: однодисковый главный фрикцион сухого трения, четырехступенчатая коробка передач, обеспечивавшая четыре передачи вперед и одну передачу заднего хода, одноходовой демультипликатор для получения прямой или замедленной передач, коническая главная передача, два многодисковых сухих бортовых фрикциона с ленточными тормозами с накладками из ферродо и два бортовых одноступенчатых редуктора.

Главный фрикцион, коробка передач и коническая главная передача были заимствованы у грузового автомобиля ГАЗ-АА.

Далее располагалось отделение управления, защищенное бронированной надстройкой. Место водителя находилось с левого борта. С правого борта находилось место командира машины, который также выполнял обязанности пулеметчика. Единственный пулемет ДТ калибра 7,62-мм размещался в шаровой установке справа и имел небольшой сектор обстрела, являясь скорее курсовым. Патронные ящики, рассчитанные на 1008 патронов, размещались на двух стеллажах. Один стеллаж на 6 дисков находился сзади сидения водителя. Второй, на три диска — справа от стрелка. Ещё шесть дисков укладывались в специальных станках, а последний 16-й сразу устанавливался на пулемет.

Моторное отделение располагалось в средней части корпуса. Здесь устанавливался 4-цилинровый бензиновый двигатель ММ-6002 (доработанный ГАЗ-М) мощностью 50 л.с., оснащенный жидкостной системой охлаждения, с карбюратором «Зенит», экономайзером и обогатителем.

Максимальная емкость двух топливных баков составляла 121,7 литра, причем на основной приходилось 115 литров, а дополнительный вмещал до 6,7 литра горючего. Моторный отсек закрывался броневым капотом с откидными крышками. Пуск двигателя осуществлялся с помощью электростартера МАФ-4006 или от заводной рукоятки.

Грузовое отделение размещалось над двигателем за броневой перегородкой. Как и на “Пионере” его разделили на две секции с трехместными сидениями, каждая из которых закрывалась бронированными крышками. Инженерами был предусмотрен следующий вариант их использования. Будучи повернутыми наружу, сидения образовывали своими спинками борта грузовой платформы для перевозки боезапаса и артиллерийского снаряжения. При перевозке артиллеристы размещались спинами друг к другу, в габаритах тягача. В ненастную погоду при длительных маршах мог устанавливаться закрытый тент с окошками, при этом высота машины увеличивалась до 2,23 м.

Электрооборудование машины было выполнено по однопроводной схеме. Напряжение бортовой сети составляло 6 В. В качестве источников электроэнергии использовались аккумуляторная батарея ЗСТЭ-100 емкостью 100 А/ч и генератор ГБФ-4105 напряжением 6-8 В мощностью 60-80 Вт. Средства внешней и внутренней связи на машине не устанавливались. Наружное освещение обеспечивалось двумя фарами, закрепленными на лобовом листе корпуса, и одним габаритным фонарем на кормовом бронелисте. В боевых условиях фары снимались и укладывались внутрь корпуса.

Бронирование корпуса было дифференцированным. Лобовые бронелисты, защищавшие трансмиссионный отсек и отделение управления, имели толщину по 10 мм. Борта и корма закрывались 7 мм бронёй. Практически все броневые листы соединялись на металлическом каркасе при помощи заклепок и болтов. От попадания снарядов 10-мм броня не спасала, но надежно защищала от пуль и осколков.

При движении по шоссе максимальная скорость Т-20 доходила до 50 км/ч. С буксируемым 2-тонным прицепом и полной массе 4100 кг скорость снижалась до 40 км/ч, а среднетехническая составляла 15-20 км/ч, в зависимости от типа покрытия дороги.

На бездорожье скорость снижалась до 8-10 км/ч, но при этом Т-20 мог двигаться с креном 40° и валить деревья диаметром до 18 см. Максимальный преодолеваемый подъем с экипажем из двух человек и полной заправкой без прицепа доходил до 45°; при полной боевой массе и прицепе массой 2000 кг до 18°.

Радиус разворота на месте составлял всего 2,4 м, что также оценивалось положительно, учитывая высокие требования к маневренности машины. Тягач Т-20 мог буксировать за собой прицеп грузоподъёмностью 2 тонны, но при включении замедленной передачи демультипликатора этот показатель возрастал до 3 тонн. Такие показатели вполне подходили под армейские требования.

Неприятным моментом был большой выброс грязи из-под гусениц тягача, ‘благодаря” чему буксируемое орудие приходилось приводить в порядок после марша в течении 2-х часов и то, при наличии воды.

Автомобильный двигатель для тягача оказался откровенно слабоват. При длительных нагрузках (например, на многокилометровых маршах с орудием, передком к нему и расчетом) доработанный ГАЗ-М работал в предельном режиме выносливости и часто выходил из строя.

Начиная уже со 2-й серии, Т-20 получили вместо откидных щитков смотровые приборы типа “триплекс”. Вместо броневых жалюзи, установленных на вырезе под выход охлаждающего воздуха, стали применять перекрывающие друг друга броневые пластины. Снаружи он также прикрывался металлической сеткой. Часто на кормовом листе корпуса справа крепили запасной опорный каток.

Производство тягачей Т-20 развернули с декабря 1937 года на заводе №37, где также изготовлялись плавающие такни Т-38 и комплектующие к ним, а также на спецпроизводствах СТЗ и ГАЗ. Благодаря простой конструкции и унификации отдельных её элементов выпуск готовой продукции проходил высокими темпами. В результате получилась очень интересная ситуация — на 1 января 1941 года заказчик в лице РККА принял 4401 машину трех серий (20,5% парка специальных тягачей), при по положенных по штату 2810.

К 22 июня 1941 года общее количество тягачей составляло уже 6700 единиц. Машина оказалась простой в эксплуатации и надежной в техническом плане. Выпуск Т-20 мог продолжаться значительно дольше, если бы не начавшаяся война с Германией. Уже в июле завод №37 нагрузили заказами на легкие танки Т-40, а затем на Т-30 и Т-60. Сборка артиллерийских тягачей снова оказалась менее приоритетной задачей и с августа “Комсомольцы’ больше не выпускались. До этого времени удалось собрать 7780 машин, абсолютно большая часть из которых попала на фронт.

После всех доработок и внесенных изменений, можно сделать вывод, что Т-20 оказался вполне годной машиной. Небольшой, быстрый (по меркам того времени), маневренный, он использовался не только как тягач, но и заменял собой танкетки и бронеавтомобили при проведении разведки.

Хорошая скорость и маневренность позволяла оперативно смыться в случае нужды, а пулемет был хорошим подспорьем при боестолкновениях.

Наши противники тоже по достоинству оценили «Комсомольца», и трофейные машины использовались как Вермахтом, так и союзниками Германии.

Эта чудо-пушка — дело рук румынских оружейных творцов.

В целом же — очень неплохая и полезная машинка получилась. Всю войну Т-20 протаскал «сорокапятки» и «полковушки», а после войны фактически стал прообразом МТ-ЛБ.

Данный экземпляр Т-20 находится в экспозиции музея военной истории в с. Падиково Московской области.

Источники:
Павлов М. Трактор-транспортер Т-20 «Комсомолец» // Военная летопись. Серия «Бронетанковый музей». №14. 2007.
Коломиец М. 1941. Танки в битве за Москву. 2009.

Артиллерийский тягач Т-20 Комсомолец Фото. ТТХ. Устройство

Гусеничные полубронированные артиллерийские тягачи Т-20 «Комсомолец» с 45-мм противотанковыми пушками на параде 7 ноября 1941 года в городе Куйбышеве.

 Необходимость защиты первого в мире социалистического государства от попыток уничтожить его вооруженным вторжением извне, а также быстрое восстановление и стремительное развитие тяжелой промышленности СССР в конце 20-х и в 30-х годов стали причинами реорганизации и массового переоснащения Красной Армии. В это время РККА получила на вооружение танки, бронемашины, тяжелые и легкие артиллерийские системы различного назначения, а также новые самолеты отечественной конструкции. В артиллерии начался постепенный переход от конной к механической тяге (трактора, автомобили). Механическая тяга сделала артиллерию более маневренной на поле боя.

Необходимость борьбы с танками и поддержки пехоты в бою ускорила развитие легкой полевой артиллерии — противопехотных и противотанковых пушек, буксировка которых конной тягой была неудобной из-за наличия специального артиллерийского передка, куда впрягались лошади и к которому цеплялось орудие. Грузовой автомобиль или трактор тоже не годились для этого, так как они были очень велики и неповоротливы, а к тому же легко уязвимы на поле боя. Для буксировки легких орудий калибра от 37 до 76 мм целесообразнее было использовать легкий автомобиль-пикап или легкий гусеничный тягач. Поэтому в 1930 году в рамках «Системы танко-тракторно-автоброневооружения РККА» была начата разработка «легкого гусеничного трактора РККА». Окончательным итогом этого проекта стал легкий полубронированный гусеничный тягач А-20 «Комсомолец», который предназначался для буксировки легких артиллерийских систем, грузов, личного состава и эвакуации раненых непосредственно в условиях боя по бездорожью. Этот гусеничный тягач являлся одной из наиболее удачных машин, созданных в рамках программы «легкого гусеничного трактора РККА», поэтому во второй половине 30-х годов началось его серийное производство. Часть узлов и агрегатов была заимствована конструкторами из серийных автомобилей, легких танкеток и танков, находившихся на вооружении Красной Армии.

А-20 «Комсомолец» представлял собой гусеничную машину, корпус которой собирался методом клепки из листов брони, защищающей экипаж от огня стрелкового оружия. Впереди корпуса имелась рубка, в которой размещались командир (стрелок) и водитель. В выступающей спереди нижней части рубки находилась трансмиссия машины. Обзор водителю и стрелку обеспечивали узкие щели в лобовом и боковых листах броневой рубки. В лобовом листе корпуса справа, в шаровой установке, располагался 7,62-мм пулемет ДТ. Для выхода и посадки водителя и командира в крыше имелись два квадратных откидывающихся люка. Двигатель машины располагался в задней части тягача, прикрытой стальными листами, над которыми были оборудованы места для посадки личного состава или для перевозки грузов. Таким образом, машину А-20 можно было использовать или по назначению — как артиллерийский тягач или как танкетку, либо как транспортер для перевозки грузов или пехоты.

Противотанковая самоходная артиллерийская установка ЗИС-30 на базе тягача-транспортера Т-20 «Комсомолец»



Машины на базе Т-20 Комсомолец

В 1941 году на легкий гусеничный полубронированный тягач А-20 была установлена 57-мм противотанковая пушка ЗИС-2, в результате чего тягач превратился в противотанковую самоходную установку ЗИС-30. Эти машины участвовали в боях против немецких танков во время обороны Москвы. Сразу же проявились очевидные недостатки импровизированной САУ, в основном из-за слабости базовой машины: малый запас хода, неустойчивость при стрельбы, небольшой возимый боекомплект из-за низкой грузоподъемности и плохая связь расчета орудия (перевозимого личного состава) с экипажем машины, а также полная незащищенность от огня противника людей, перевозимых машиной.

Боевое применение Т-20 Комсомолец

Тягачи «Комсомолец» сыграли огромную роль в процессе моторизации Красной армии. В состав каждой стрелковой дивизии должно было входить как минимум 60 тягачей этого типа. Иногда вместо них применяли танкетку Т-27. До начала войны советская промышленность не смогла полностью обеспечить потребности армии. Поэтому на практике «Комсомольцами» были укомплектованы только ударные части, а также подразделения мотопехоты в составе стрелковых частей. Тягачи Т-20 участвовали в боях с Японией у озера Хасан в 1938, у реки Халхин-Гол в 1939, в советско-финской и Великой Отечественной войне.

На фронтах войны «Комсомольцы», количество которых непрерывно убывало (на 1 сентября 1942 года в армии осталось 1662 машины), продолжали нести службу. При отсутствии других тягачей они применялись и для буксировки более тяжелой малокалиберной зенитной и дивизионной артиллерии, работая с перегрузкой. Кроме того, летом 1941 года при обороне и нанесении контрударов по врагу тягачи «Комсомолец» иногда использовались, как пулеметные танкетки для борьбы с пехотой и суррогат бронетранспортера. Использовали «Комсомольцев» и партизаны — они оказались идеальными машинами для лесных дорог, к тому же всегда обеспеченными автомобильными запчастями.

Трофейный советский артиллерийский тягач А-20 «Комсомолец» образца 1937 года в финской армии, используемый в качестве учебной машины. Регистрационный номер машины R-459 из состава противотанковой роты бронебетальона (Pst.K./Ps.P). Тягач позднего выпуска: выступ курсового пулемета выполнен скругленным. На обоих бортах имеется надпись: «HARDJUOITUSVAUNU» – учебная машина. На этом «Комсомольце», как и на других трофейных А-20, финны традиционно подрезали под углом края надгусеничных полок.



Тактико-технические характеристики Т-20 Комсомолец

— Разработчик:  НАТИ
— Производитель: Завод № 37 народного комиссариата танковой промышленности; ГАЗ
— Годы производства: 1937 — 1941
— Годы эксплуатации: 1937 — 1945
— Количество выпущенных, шт.: 7780

— Экипаж, чел.: 2
— Десант, чел.: 6

Вес Т-20 Комсомолец

— Боевая масса, т: 3,5

Габаритные размеры Т-20 Комсомолец

— Длина корпуса, мм: 3450
— Ширина, мм: 1860
— Высота, мм: 1580 (по кабине)

Бронирование Т-20 Комсомолец

— Тип брони: Стальная катаная
— Лоб корпуса, мм/град.: 10
— Борт корпуса, мм/град.: 7
— Корма корпуса, мм/град.: 7

Вооружение Т-20 Комсомолец

— Пулемёты: 1 7,62-мм ДТ

Двигатель Т-20 Комсомолец

— Тип двигателя: ГАЗ-М, карбюраторный, рядный, 4-цилиндровый, жидкостного охлаждения
— Мощность двигателя, л. с.: 50

Скорость Т-20 Комсомолец

— Скорость по шоссе, км/ч: 50
— Запас хода по шоссе, км: 250

— Удельная мощность, л. с./т: 14
— Тип подвески: блокированная, на полуэллиптических рессорах
— Удельное давление на грунт, кг/см²: 0,54 (с грузом на платформе)

— Преодолеваемый подъём, град.: 32° (без прицепа)
— Преодолеваемая стенка, м: 0,47
— Преодолеваемый ров, м: 1,4
— Преодолеваемый брод, м: 0,6



Фото тягача Т-20 Комсомолец

Партизаны отряда №7 партизанской бригады им. Пархоменко во время боевой операции на артиллерийском тягаче Т-20 «Комсомолец» партизанского отряда им. С.М. Кирова



Поврежденный тягач Т-20 Комсомолец с полностью разбитой 45-мм противотанковой пушкой летом 1941 года.



САУ ЗиС-30 (57-мм противотанковое орудие ЗиС-2 на базе артиллерийского тягача А-20 «Комсомолец») на огневой позиции. Несмотря на решительные позы расчета, САУ стрелять не будет: сошники в задней части машины, опускаемые при стрельбе, подняты. В таком положении невозможно вести огонь, так как при выстреле орудие имеет сильную отдачу. Эта фотография хорошо иллюстрирует сущность самоходных артиллерийских установок. Орудие и ходовая с приводом, ничего лишнего. Сразу вспоминаются упрёки в адрес Су-76 (Голожопый фердинанд, недостатоное бронирование…). И становится ясно, что упрёки-то напрасные.



Советская противотанковая самоходная артиллерийская установка ЗИС-30 на базе тягача-транспортера Т-20 «Комсомолец» 3-й серии, брошенная на дороге из-за технической неисправности. Как жаль, что потеряли такую классную САУ. Эта пушка ЗИС-2 могла с первого выстрела уничтожить любой немецкий танк. И сам тягач очень нравится: красивый, компактный, бронированный, с пулемётом. ЗИС-30 несли до обидного большие потери именно из-за технической неисправности тягачей Т-20. Дело в том, что высокоэффективные на тот период войны пушки ЗИС-2 ставили на б/у тягачи, зачастую доставленные на завод с передовой, а постоянная перегруженность ходовой «Комсомольца» и малый запас хода не способствовали долгой жизни этой самой маленькой советской самоходки.

You have no rights to post comments

Т-20 «Комсомолец», Тягач | Энциклопедия военной техники

Тягач “Комсомолец”

Особое положение в Красной Армии начала 1930-х годов стала занимать зарождающаяся противотанковая артиллерия, представленная тогда 37-мм пушками образца 1930 года и 45-мм образца 1932 года. Ей требовалась высокая маневренность (не уступающая танкам) при смене позиций, зачастую под ружейно-пулеметным огнем противника. Здесь конная тяга, при всем уважении к ней тогда в Красной Армии, уже не годилась. Нужен был легкий малогабаритный гусеничный тягач, полностью отвечавший специфике его применения. Кроме того, массовое производство подобных машин для быстрого и полного насыщения противотанковых дивизионов и артиллерийских полков должно было быть под силу промышленности. Такими возможностями в те годы обладали автотракторные заводы и машиностроительные предприятия, строившие танкетки и легкие разведывательные танки. Очевидно, что столь необходимый армии тягач целесообразно было создавать на базе последних, с использованием хорошо освоенных в производстве узлов шасси и ходовой части, вполне подходивших для этой цели по своим техническим параметрам. Силовым агрегатом мог стать бензиновый четырехцилиндровый двигатель ГАЗ-А мощностью 40 л.с. (вместе с автомобильными сцеплением и коробкой передач), широко применявшийся практически на всех выпускавшихся тогда малых танках. Первый такой тягач, “Пионер”, спроектировали в 1935 году в Научном автотракторном институте (НАТИ) под руководством А.С.Щеглова по образцу быстроходного американского трактора “Мармон-Херингтон” с автомобильным двигателем Форд V-8. Компоновку машины и его тягово-ди-намический расчет делал С.Н.Осипов, ведущим инженером по машине назначили Брусянцева. Силовой агрегат и трансмиссию с дифференциалом позаимствовали от находившегося в производстве плавающего танка Т-37А, от него же использовали пружино-балансирные тележки (по одной на борт) и гусеницы. Заднее направляющее колесо имело упругую подвеску и одновременно выполняло роль опорного катка (несущий ленивец). Машина была очень короткой и узкой. Масса ее составляла всего 1500 кг, скорость до 50 км/ч. Водитель сидел посередине, прямо над коробкой передач, и был прикрыт спереди защитным кожухом. За ним по бортам находились шесть сидений, по три в ряд, установленных спинками внутрь, на которых боком, тесно, размещались бойцы орудийного расчета. Первую партию “пионеров” (50 единиц, по другим данным – 25) выпустили на московском заводе № 37 имени Орджоникидзе в 1936 году. А 7 ноября того же года тягачи уже приняли участие в параде на Красной площади. Производство их продолжалось по 1937 год. В войсках они не прижились из-за неустойчивости при езде и на поворотах, низких тяговых свойств и малой вместимости. В ходе короткой эксплуатации выявилась необходимость в броневой защите водителя, двигателя, радиатора и бензобака от огня стрелкового оружия, так как тягач должен работать в непосредственной близости от противника – в зоне вероятного обстрела. Такую бронированную модификацию вскоре разработали и построили в НАТИ (конструктор Маринин) в двух вариантах: “Пионер Б1” (расчет сидит лицом друг к другу) и “Пионер Б2” (расчет сидит спинами друг к другу). Вскоре стало очевидно, что машина, в основе своей и без того не очень удачная, получилась еще хуже. Довольно быстро, в конце 1936 года под руководством главного конструктора завода Н.А.Астрова был создан полноценный быстроходный бронированный гусеничный тягач “Комсомолец” Т-20 (заводской индекс 020 или А-20). Машина имела более просторный клепано-сварной корпус из бронелистов толщиной 7-10 мм, защищавших экипаж – водителя и командира-стрелка – от пуль винтовочного калибра и мелких осколков. Кроме того, командир получил оборонительное вооружение – танковый пулемет ДТ в подвижной маске, отнюдь не лишний в зоне переднего края, где для артиллеристов был весьма вероятен непосредственный контакт с противником. Кабина экипажа, бронированная со всех сторон, имела сверху два люка-лаза, а впереди и по бортам – откидные бронещитки, прикрывавшие смотровые щели, позже замененные пулестойкими блоками “триплекс”. За кабиной находилось моторное отделение (двигатель, как и на “Пионере”, располагался сзади и был развернут маховиком вперед), закрытое сверху броневым капотом с откидными крышками. Над ним, за бронеперегородкой, размещалось грузовое отделение с двумя блоками продольных трехместных сидений. Будучи повернутыми наружу, они образовывали своими спинками борта грузовой платформы для перевозки боезапаса и артиллерийского снаряжения. При перевозке артиллеристы размещались спинами друг к другу, в габаритах тягача. В ненастную погоду при длительных маршах мог устанавливаться закрытый тент с окошками, при этом высота машины увеличивалась до 2,23 м. Буксирное устройство отвечало требованиям соединения с дышлами легких орудий и их передков. Силовой автомобильный агрегат ГАЗ-М с четырехступенчатой коробкой передач (с блокировкой включения) дополнял демультипликатор от трехосного автомобиля ГАЗ-ААА, что удваивало число ступеней в трансмиссии и позволяло иметь два диапазона: тяговый и транспортный. Отсюда и возможность минимальной (“ползучей”) скорости движения в 2 – 2,5 км/ч при тяговом усилии на крюке до 3000 кг. Остальные агрегаты трансмиссии: главную передачу, бортовые фрикционы с тормозами, бортовые передачи с ведущими звездочками, а также мелкозвенчатую гусеницу, опорные и поддерживающие обрезиненные катки использовали от танка Т-38. Тележки с блокированными попарно опорными катками, в отличие от танковых, имели более компактную рессорную подвеску, что позволило снизить высоту гусеничного обвода для удобного размещения расчета. Первоначально задний опорный каток выполнял роль и направляющего колеса, но из-за частых случаев опрокидывания тележки, которые не удалось предотвратить установкой ограничителя, пришлось ввести отдельное направляющее колесо. К сожалению, не оправдало себя и применение в опытном порядке бесшумной резинотросовой гусеницы с металлическими плицами – она часто соскакивала. Емкость бензобака, оборудованного бензоуказателем, составляла 115 л. Кроме того, имелся расходный бачок емкостью 3 – 6,7 л (в зависимости от серии).

Воздух для системы охлаждения первоначально забирался вентилятором через боковые воздухопритоки над гусеницами, что при движении в сухую погоду вызывало загрязнение двигателя и его быстрый износ. На последней серии тягачей воздухозаборники были перенесены в более чистую зону – между спинками сидений. Для повышения живучести машин у командира-стрелка имелось дублированное управление (кроме переключения передач), что в годы войны не раз выручало при выходе из строя водителя. Армейские испытания “Комсомольца”, проведенные в августе – ноябре 1937 года, показали, что он, при условии устранения отдельных недоработок, может быть принят на снабжение Красной Армии. Средняя скорость движения тягача с прицепом по шоссе достигала 15-20 км/ч, по проселку и бездорожью – до 8 – 11 км/ч, что было признано как высокая. Машина преодолевала ров 1,4 м, брод 0,6 м, стенку 0,47 м, валила деревья толщиной 0,18 м. Движение было возможно при крене 40 град. (правда, при этом иногда спадали гусеницы с короткими перьями траков). Максимальный преодолеваемый подъем с экипажем из двух человек и полной заправкой без прицепа доходил до 45 град; при полной боевой массе и прицепе массой 2000 кг до 18 град. Радиус поворота составлял всего 2,4 м (разворот на месте), что также оценивалось положительно, учитывая высокие требования к маневренности машины. К сожалению, автомобильный двигатель, не рассчитанный для длительной напряженной работы на гусеничном тягаче, был перегружен и нередко преждевременно выходил из строя (износ шатунных подшипников, пробой прокладки головки, течи через сальники). Однако других подходящих – легких и компактных – моторов тогда в стране не было. Были отмечены и недостатки, позже устраненные: непригодность буксирного приспособления (впоследствии установили резиновый амортизатор крюка), малая живучесть гусениц (траки стали отливать из марганцовистой стали), самовыключение передач (ввели блокировку в КП). Пробуксовку тягача на обледенелой дороге ликвидировали введением съемных шипов, прикрепляемых болтами к каждому пятому траку гусеницы (всего на борт- 16 шипов). Шипы стали придаваться каждой машине в индивидуальный комплект ЗИП.

Выпускать “Комсомолец” начали в 1937 году на головном заводе № 37 и на спецпроизводствах СТЗ и ГАЗ. На последнем, в спецтехотделе, возглавляемом М.И.Казаковым, велись и самостоятельные работы по созданию легких артиллерийских тягачей на базе агрегатов автомобилей и легких танков. Из-за напряженного положения с выпуском бронелиста были сделаны попытки создания небронированных вариантов “Комсомольца”. Такими машинами, созданными на заводе № 37, стали легкие тягачи ЛТ-1 и ЛТ-2 с автомобильными двигателями ГАЗ-М (50 л.с.) и ГАЗ-11 (76 л.с.), разработанные в 1939 году под руководством Г.С.Суреняна. На ГАЗе в 1940-1941 годах были построены (ведущие конструкторы Н.И.Дьячков и С.Б.Михайлов, конструкторы агрегатов С.А.Соловьев, И.Г.Сторожко, испытатель А.Ф.Хмелевский) легкие тягачи ГАЗ-20 (“Комсомолец-2”) с двигателем ГАЗ-М и ГАЗ-22 (Т-22) на базе легкого танка Т-40 (катки с индивидуальной торсионной подвеской) с двигателем ГАЗ-11. Все они имели задние ведущие звездочки, кабину и платформу от грузового автомобиля ГАЗ-ММ, а по своим тяговым свойствам могли буксировать орудия дивизионной и зенитной артиллерии. Однако из-за выявленных существенных недостатков военные от этих тягачей отказались.

Выпуск “Комсомольца” прекратили в июле 1941-го – армии в большей степени требовались легкие танки. Всего было изготовлено 7780 машин трех производственных серий, несколько отличавшихся устройством платформы, сидений, системы охлаждения, ходовой части, вооружения. Они получили широкое применение в Красной Армии и сыграли заметную роль в ее моторизации. Так, по состоянию на 1 января 1941 года в войсках насчитывалось 4401 “Комсомольца” (20,5% парка специальных тягачей) при положенных по штату 2810. Кстати, по штатам, утвержденным в апреле 1941 года, в каждой стрелковой дивизии полагалось иметь 21 машину; к началу войны число тягачей этого типа в войсках достигло 6700 единиц. Летом 1941-го при нанесении контрударов по врагу тягачи “Комсомолец” иногда использовали как пулеметные танкетки для борьбы с пехотой. Тогда же на Горьковском артиллерийском заводе № 92 по инициативе главного конструктора В.Г.Грабина на сотне машин были смонтированы 57-мм противотанковые орудия ЗИС-2. Полученные открытые самоходные пушки ЗИС-30, хотя и оказались неустойчивыми при стрельбе (малая опорная база, большая высота линии огня), быстро прошли в конце июля войсковые испытания. Позже их распределили по танковым бригадам и они принимали участие в битве за Москву. На фронтах войны тягачи “Комсомолец”, количество которых непрерывно сокращалось (на 1.9.1942 в армии осталось 1662 машины, на 1.1.1943-1048), продолжали нести свою нелегкую службу. При отсутствии других тягачей их применяли и для буксировки более тяжелой малокалиберной зенитной и дивизионной артиллерии, конечно, работали машины при этом с перегрузкой. Использовали Т-20, оказавшиеся идеальными для лесных дорог, к тому же всегда обеспеченные автомобильными запчастями, и партизаны.

Единственный сохранившийся в нашей стране “Комсомолец” можно увидеть в Москве на Поклонной горе. В финском танковом музее их два, причем один – на ходу. И это неудивительно, ведь в финской армии трофейные тягачи Т-20 эксплуатировались до 1961 года.

Тактико-технические характеристики тягача Т-20 “Комсомолец”

Масса в снаряженном состоянии без груза, кг – 3460
Грузоподъемность платформы, кг – 500
Масса буксируемого прицепа, кг – 2000
Число мест в кабине – 2
Число мест в кузове для сидения – 6
Габариты, мм:
длина – 3450
ширина – 1859
высота по кабине (без нагрузки) – 1580
База опорных катков, мм – 1775
Колея (по серединам гусениц), мм – 1480
Ширина гусениц, мм – 200
Шаг трака гусеницы, мм – 87
Дорожный просвет, мм – 300
Среднее удельное давление на грунт с грузом на платформе, кг/см.кв – 0,58
Максимальная мощность двигателя, л.с – 50-52
Максимальная скорость по шоссе, км/ч:
без прицепа – 50
с прицепом – 47,5
Запас хода по шоссе без прицепа, км – 250
Средний расход топлива на 1 км с нагрузкой и прицепом, л – 0,7
Предельный допустимый преодолеваемый подъем по твердому грунту без прицепа, град. – 32

Советский танк Т-20 или «улучшенный Т-18» (МС-1)

Характеристики танка Т-20
Страна:	СССР
Тип:	Легкий танк
Дата выпуска:	1931 г.
Длинна:	4,5 м
Ширина:	2,5 м
Высота:	1,76 м
Броня, лоб:	15
Броня, борт:	15
Броня, башня:	16
Экипаж:	2
Двигатель:	4-х цилиндровый, воздушный, специальный танковый конструкции А.Микулина, 57 л.с.
Дальность хода:	180 км
Максимальная скорость:	22,8 км/ч
Масса:	4,95 тонн, 7,62-мм пулемёт ДТ, 160 выстрелов, ок. 2000 патронов
Вооружение:	37-мм пушка Гочкиса или ПС-1

Не прошло и пяти лет с тех пор, как МС-1 (Т-18), первый советский серийный танк, принятый на вооружение в 1927 году, безнадежно устарел. Ему на смену должен был прийти Т-19, однако что-то пошло не так, проект «завис», и вот уже в светлые головы командиров пришла мысль не отказываться совсем от Т-18, а провести его глубокую модернизацию, а там, глядишь, и принципиально новая машина, наконец будет готова к производству.

Проект «реанимации» Т-18 назвали Т-20 («Т-18 улучшенный») и начали зимой 1930 года. Задачи, стоявшие перед конструкторами были следующими:

• Увеличить мощность двигателя до 60 л.с.
• Улучшить пушечное вооружение (по возможности).
• Увеличить боекомплект пулемета.
• Увеличить емкость топливного бака со 100 до 160 л.
• Снизить вес пустого танка (для чего даже допускалось уменьшение толщины брони до 15 — 7 мм).
• Унифицировать катки танка с катками Т-19.
• Упростить процесс управления танком.
• Уменьшить число импортных деталей.

Корпус нового танка был готов в мае 1931 г. В нем были устранены все недостатки корпуса Т-18, родившиеся в результате его переделки из Т-16 (наконец-то убрали и носовой удлинитель-противовес, а это между прочим 150 кг живого веса. И заметьте, без уменьшения толщины брони!). Также убрали лишнюю пару катков спереди, упростили форму корпуса, и в целом, можно сказать, что конструкторы выполнили поставленные задачи.

Двигатель танка мощностью 60 л.с. запоздал почти на полгода. Он был подан 14 октября и развил на стенде мощность 57 л.с., правда при лучшей экономичности. Этот двигатель планировалось устанавливать также на танки Т-18 новых серий, танкетки Т-23, а также малые (легковые) и средние тракторы РККА.

Ввиду того, что клепка очень удорожала конструкцию, в октябре под руководством зав. опытным цехом «Большевика» И.Шумилина были разработаны и изготовлены на Ижорском заводе опытные сварные бронекорпуса для Т-20, а позднее — и для Т-19. В изготовлении одного из корпусов непосредственное участие принял известный в те годы конструктор — самоучка Н.И. Дыренков.

Ходовая часть советского легкого танка Т-20. Легко идентифицируется по огромному переднему колесу

Корпуса подвергли обстрелу из 37-мм пушки стальной гранатой, причем обстрел они выдержали хорошо; только 45-мм пушка оказалась эффективной — были обнаружены трещины в соединительных швах и частичные разрушения листов. Но, несмотря на привлекательность сварки для производства танков, для ее применения в массовом производстве не было ни необходимого оборудования, ни опыта, на что неоднократно указывали И.Шумилин и директор завода «Большевик» С.Королев.

Башню Т-20 предполагалось заимствовать от Т-19 вместе с вооружением, но, поскольку таковая изготовлена не была, на опытный образец Т-20 подали серийную башню МС-1 обр. 1930 г. Вместо «броневого глаза» для механика-водителя установили наблюдательную амбразуру, прикрытую пуленепробиваемым стеклом «триплекс» желтоватого цвета. Убрали и рычаги управления, вместо которых ввели колонку по типу авиационной (предусматривалась впоследствии установка рулевого колеса типа автомобильного).

Первые 15 танков Т-20 должны были быть готовы к 7 ноября 1930 г. (планировалось их участие в параде), но долгострой был в то время нормальным явлением и даже в 1931 году единственный опытный танк так и не был готов на 100%. Поэтому от заказа на изготовление 350 танков в течение 1931 -32 гг. отказались в пользу отечественной кальки британского «Виккерс 6-тонн» — Т-26. Недостроенный же Т-20 был передан летом 1931 года для изготовления «60-сильного среднего трактора РККА».

И всё же в 1933 году предпринимается ещё одна попытка «оживить» проект Т-18 путем переработки его ходовой части. Для уменьшения продольных колебаний танка, а также для поднятия скорости движения и ресурса ходовой части в апреле этого же года был создан опытный образец Т-18 с подвеской от танка Т-26.

В нем использовались гусеницы, зубчатые ободы ведущего колеса, а также поддерживающие катки, тележки и рессоры от Т-26 без переделки. Опытный танк поступил на испытания 19 мая 1933 года… и полностью их провалил.

Интересный эксперимент — Т-18 на ходовой части Т-26

Последняя попытка (уже не «модернизации», а скорее «воскрешения») МС-1 (Т-18)  была предпринята аж в 1937 году на заводе №37 им. Орджоникидзе. Двигатели всех машин обоих серий уже никуда не годились и их предлагалось заменить на ГАЗ-М1 с коробкой передач и радиатором танка Т-38. Эту версию машины назвали Т-18М, от оригинала она отличалась ещё и бортовыми фрикционами, ленивцами (сдвоенными) и ведущей звездочкой от Т-38, а также опорными катками от Т-27.

Гусеницу заузили, чтоб не цеплялась за корпус, облегчили башню — вместо грибообразной наблюдательной вышки на крыше башни появилась конусная крышка из углеродистой стали, а также упразднена кормовая ниша. В сущности, эксперимент удался – Т-18М достиг рекордной среди своих «сородичей» скорости – 24,3 км/ч… Но кому она была нужна в 1937 году? Более ветераном МС-1 (Т-18) и его производными Т-20 всерьез уже никто не занимался.

Описание конструкции танка МС-1 (Т-18)

Источник: компиляция armedman.ru из открытых источников (в т.ч. М.Свирин, А.Бескурников «Первые советские танки»)

Arcturus T-20. Технические характеристики. Фото.



Arcturus T-20 – военный американский многоцелевой беспилотный летательный аппарат комплексной разведки, спроектированный в 2009 году компанией «Arcturus-UAV».



Arcturus T-20 фото



Беспилотный летательный аппарат Arcturus T-20 стал проектироваться в середине 2000-х годов, при этом, новое беспилотное устройство предназначалось для целого спектра самых разнообразных задач, куда следует отнести разведку местности. Осуществление патрульно-наблюдательных полётов, корректировку ведения огня по позициям противника, аэрофотосъёмку и аэрофотографирование местности, оценку ситуации на местах соприкосновения с противником и др. Благодаря достаточно высокому потенциалу данного дрона, устройство стало активно использоваться в Вооружённых силах США – по данным на 2012 год, на вооружении находилось 22 летательных аппарата этой модели, причём, выпуск БПЛА Arcturus T-20 продолжается и по сегодняшний день.

Фактически, конструкция беспилотного летательного аппарата Arcturus T-20 представляет собой моторизованный планер – при длине фюзеляжа в 2,8 метра, дрон обладает размахом крыльев в 5.2 метра, что позволяет ему выполнять весьма продолжительные полёты, особенно, когда речь идёт о патрульных работах на определённом участке местности.



Фото Arcturus T-20



Запуск беспилотного аппарата Arcturus T-20 производится при помощи специальной катапульты, в то время как посадка осуществляется при помощи парашютной системы, которая также используется и в качестве аварийного средства, в случаях, если БПЛА был атакован силами противника.

Силовая установка беспилотного воздушного средства модели Arcturus T-20 представлена одним поршневым четырёхцилиндровым двигателем марки Avgas, который, обладая мощностью в 10 л.с., способен разгонять дрон до максимальной скорости полёта в 165 км\ч., в то время как продолжительность нахождения устройства в воздухе может достигать 16 часов.



Технические характеристики Arcturus T-20.



• Длина: 2,8 м.;
• Размах крыльев: 5,2 м.;
• Высота: 1 м.;
• Максимальная взлётная масса: 79 кг.;
• Крейсерская скорость полёта: 140 км\ч.;
• Максимальная скорость полёта: 165 км\ч.;
• Максимальная дальность полёта: 90 км.;
• Максимальная высота полёта: 7100 м.
• Тип авиадвигателя: поршневой;
• Силовая установка: Avgas;
• Мощность: 10 л.с.





Другие БПЛА

Самолеты

Системная (беззеркальная) фотокамера Fujifilm X-T20: часть 2, практическая фотосъемка

Содержание

Напоминаем нашим дорогим читателям, что это вторая часть теста фотокамеры Fujifilm X-T20. Первая содержала лабораторные исследования героини нашего теста, а теперь мы посмотрим, на что та способна в реальной съемке. В частности, нас очень занимает вопрос, насколько быстр и точен автофокус Fujifilm X-T20, поскольку в лабораторных испытаниях он показал выдающиеся результаты.

Установки

В реальной съемке мы использовали следующие установки Fujifilm X-T20:

• приоритет диафрагмы (выбор выдержек и ISO — в положениях «A»),
• центрально-взвешенный замер экспозиции,
• однокадровая автоматическая фокусировка,
• фокусировка по центральной точке,
• динамический диапазон 100%,
• моделирование пленки — Provia (стандартное),
• автоматический баланс белого (АББ),
• без дополнительных корректировок цвета, резкости, тона светов и тона теней,
• шумоподавление отключено.

Снимки записывались камерой на карту памяти в несжатом формате RAW (Fujifilm RAF), затем без корректировки и масштабирования подвергались «проявке» и сохранению в виде 16-битных TIFF при помощи «фирменного» пакета RAW File Converter EX 2.0 ver 4.2.6.0 powered by SilkyPix (Ichikawa Soft Lab). Затем, используя пакетную обработку в Adobe Photoshop CC ver. 2017.1.1, мы преобразовывали снимки в 8-битный JPEG.

В редких случаях ходе постобработки мы дополнительно корректировали баланс белого, в интересах композиции обрезали кадр по короткой или длинной стороне и в соответствии с замыслом трансформировали изображение в черно-белое.

Если в подписях к снимкам не указано иначе, все они сделаны с помощью объектива Fujinon XF 35mm F2 R WR. В единичных случаях для иллюстрации возможностей камеры мы использовали другие объективы Fujinon для Fujifilm X-mount и «несистемную» оптику (с байонетом Leica M). Сведения об этом приведены под соответствующими снимками.

Общие впечатления

Несмотря на малые размеры, работать с Fujifilm X-T20 очень удобно. Конечно, мужские руки по привычке ищут дополнительной опоры (и не находят ее), но это только при традиционном подходе к фотографированию, когда держишь корпус в правой руке, левой поддерживаешь объектив, а видоискатель находится у правого глаза. Если же поменять стиль работы, то меняется и характер впечатлений.

Откидной дисплей позволяет кадрировать и фокусироваться, не поднося видоискатель к глазу, а это очень выручает при съемке репортажа «полускрытой камерой». Большинство репортажных фотографий, помещенных ниже, сделаны именно таким образом. Много удобства добавляет сенсорный экран и навипад, с помощью которых можно менять положение фокусировочной зоны в ходе кадрирования.

F2; 1/105 c; ISO 400	F2; 1/100 c; ISO 400
F2; 1/140 c; ISO 400	F2; 1/60 c; ISO 400

Автофокус Fujifilm X-T20 работает безотказно. Если в двух-трех снимках из 1500, сделанных нами, и был выявлен брак, то это произошло не по вине камеры, а по вине фотографа, случайно сместившего точку фокусировки или положение камеры в момент нажатия на кнопку спуска затвора.

Создается впечатление, что компания Fujifilm задалась целью создать почти идеальный репортерский инструмент, и эта цель была успешно достигнута.

F2; 1/160 c; ISO 400	F2; 1/80 c; ISO 400

Мы достаточно интенсивно использовали прежние камеры системы Fujifilm X-mount (X-T1, X-Pro2, X-T2), и нам есть, с чем сравнивать эту, новую. В процессе работы у нас выработалось стойкое мнение, что Fujifilm X-T20 — самая удобная модель для съемки экспромтом, без подготовки, «навскидку», когда дорога́ не то что каждая секунда, а каждая доля секунды — то есть именно для репортажа, как и было сказано выше.

Цвета

Согласно распространенному мнению, цветопередача — одна из наиболее сильных сторон камер Fujifilm X-mount. Уже первые кадры, снятые с помощью Fujifilm X-T20, еще раз убеждают в этом. На фото, представленных ниже, видно, что в более-менее стандартной съемочной ситуации АББ не нуждается в корректировке.

F2; 1/420 c; ISO 200	F2; 1/200 c; ISO 400
F2; 1/75 c; ISO 200	F2; 1/120 c; ISO 400

Эти снимки сделаны в условиях освещения искусственным дневным светом газоразрядных ламп. При постобработке мы не корректировали баланс белого. Обратим внимание также на высокую насыщенность и «живость» цветов, причем не только в зоне резкости, но и в областях размытия заднего плана.

F2; 1/480 c; ISO 200

На больших полях с интенсивной окраской цвет воспроизводится точно и не «пачкает» смежных белых областей. Переходы тональных градаций красного сохранены бережно и деликатно.

F2; 1/60 c; ISO 200	F2; 1/160 c; ISO 400

С холодными тонами (синий цвет, на снимке слева) тоже все нормально. Кстати, синие оттенки не мешают адекватному воспроизведению своего антипода в субтрактивной модели — желтых. На снимке справа хорошо заметно не только правильное отображение красного, но и исходно адекватный АББ (серый фон покрытия пола почти нейтральный).

F2; 1/75 c; ISO 400

Удачная передача цветов кожи человека — одно из серьезных достоинств камер Fujifilm. Вот как это предстает на деле. Снимок сделан все в том же репортажном режиме, «навскидку», но без вскидывания камеры, как такового, а наоборот: съемка производилась «от живота». Причем кадрирование осуществляли по дисплею, а в работу автофокусировки, естественно, не вмешивались, да и не могли вмешаться: на таком расстоянии от глаз до дисплея оценить адекватность фокуса невозможно.

На наш взгляд, цветопередача здесь достаточно точная, причем не только в сюжетном центре, но и на слегка размытом фоне. «Охотники за пикселями» наверняка обратят внимание на некоторую мягкость изображения, «софт-эффект», различимый в зоне резкости (глаза). Его природа неясна, но скорее всего, это последствия микросдвига при съемке — либо сцены, либо камеры. Систем стабилизации изображения не имеют ни Fujifilm XT-20, ни объектив Fujinon 35mm F2 WR, которым мы пользовались, поэтому подобный эффект весьма вероятен. Но все же, на наш взгляд, в данном случае мягкость отнюдь не вредит, а скорее, наоборот, помогает.

Полутона

Извинимся за банальность, но все же напомним, что слово «фотография» переводится с древнегреческого буквально как «светопись». Поэтому первичным на снимках является, пожалуй, не цвет, а переходы светотени. Кстати, именно поэтому некоторые считают настоящими фотографиями лишь черно-белые. Это, конечно, радикализм, но суть вещей отражена точно.

Насколько хороша Fujifilm XT-20 в деле донесения до наблюдателя всех полутоновых нюансов? На этот вопрос мы постараемся ответить прямо сейчас.

F2; 1/60 c; ISO 500

Нехитрая сцена, простой сюжет: стеклянное ограждение и металлические перила. Но иногда и в бесхитростном лаконизме можно найти свое очарование.

Камера отлично воспроизвела тончайшие нюансы полутонов, причем узкая зона резкости только подчеркивает это. Горизонтальные полосы, заметные в этой области на металлической поверхности трубы-поручня, являются, на деле, отражением витрин, расположенных напротив, и их содержимого.

F2; 1/70 c; ISO 400

В этом репортажном кадре хорошо видно, настолько удачно камера рисует деликатные переходы светотени. Детали различимы даже в очень темных участках (ткань блузки), а уж на пальцах, шее и лице девушки они прямо-таки образцовые: нежные, осторожные, очень естественные.

F2; 1/60 c; ISO 2000

Нижняя, почти проваленная в темноту часть кадра — это идеально ровная поверхность черной каменной плиты, покрытая слоем воды, которая понемногу стекает с приподнятых краев. Интересная фантазия дизайнеров и строителей, а для нашего испытания — хорошая мишень. Прямоугольные формы на этой почти черной поверхности — это отражение плиток, расположенных на потолке. Уже сам факт того, что их рисунок хорошо различим, подтверждает способность матрицы камеры воспроизводить детали в густых тенях.

Кажущаяся шумом на высоком ISO «рябь» (зернистость) на колоннах — на самом деле, мелкоячеистая структура поверхности металлической сетки (или чего там?), хорошо различимая на самой большой наклонной колонне (справа). Отметим для себя, что даже на довольно высоком эквиваленте светочувствительности камера не пасует, а продолжает радовать полученным результатом.

Съемка при сложном освещении

Усложним условия. В конце концов, при идеальном свете можно добиться толку от любой камеры, даже от встроенной в смартфон или планшет. Нам же важно показать, на что способна Fujifilm XT-20, когда с ней не играют в поддавки, а нарочно осложняют работу.

F2; 1/125 c; ISO 400; недодержка −1 EV с последующим «вытягиванием» (pull) в Adobe Photoshop

Этот портрет сделан в свете одного-единственного светодиодного осветителя со световым потоком около 300 лм (согласно заверениям производителя; мы не удосужились проверить). Цветовая температура света довольно высока (около 7000 K), поэтому, чтобы избежать возни с синевой в кадре, мы предпочли преобразовать изображение в черно-белое. К тому же цвет в этом примере — распоследнее дело; нас интересуют полутона. А вот с ними почти все в порядке.

Не будем еще раз хвалить плавность переходов светотени в участках с нормальной экспозицией, а обратим внимание на самый проблемный — на левую щеку. Конечно, здесь невооруженным глазом виден небольшой пересвет, а это означает, что недодержка была недостаточной, следовало бы сделать −2 EV. Но в таком случае при последующем «вытягивании» светов темные зоны утрачивают детализацию, перестает «работать» в кадре тень от головы и сильно возрастают шумы матрицы. Здесь нам важно другое: в этой ярко-белой зоне различимы отдельные волоски, а это очень важно. Следовательно, матрица камеры в состоянии сохранить столь небольшие детали даже в пересвеченной области.

F2; 1/420 c; ISO 400

Съемка производилась на черном тканевом фоне при свете четырех монолайтов постоянного галогенового света без софтбоксов и рассеивателей, по два слева и справа от объекта. Снимок сделан с наклоном камеры для того, чтобы вписать стакан в кадр альбомного формата.

Конечно, в таких условиях получить на стекле что-нибудь, кроме бликов, довольно проблематично. Но, собственно, такая задача и ставилась: оценить, насколько удачно камера сможет нарисовать световой «скелет» стакана. Результат нам понравится за вычетом единственного «но» — области пересвета на предпоследней букве S в названии известного напитка. Однако не будем забывать, что Fujifilm XT-20 — камера, позиционирующаяся все же как любительская. А между тем, результат вполне достоин профессионала (во всяком случае, уж точно не подмастерья).

F2; 1/40 c; ISO 800

А вот доказательство того, что Fujifilm XT-20 хорошо справляется со съемкой в совершенно издевательских условиях. Единственный источник света — свеча (настоящая парафиновая). Конечно, все параметры «выкручены на полную»: максимальное открытие диафрагмы, максимально допустимая выдержка (по правилу выдержка равняется единице, деленной на фокусное расстояние объектива). Точное значение — 1/35 с, но автомат выбрал ближайшее из доступных. Эквивалент чувствительности ему пришлось поднять до ISO 800.

В ходе постобработки мы (натуральное дело!) довольно сильно поправили баланс белого (поелику все было желтым), но ничего существенного при этом, кажется, не потеряли.

На снимке все получилось удачно: различим даже самый мелкий текст на титуле книги, узнаваема фотография автора, Г. К. Честертона, неплохо проработаны фактура фоновой ткани и структура пламени свечи.

F2; 1/15 c; ISO 6400

Ночная съемка с рук. Автоматике было запрещено поднимать эквивалентную чувствительность выше ISO 6400, поэтому ей пришлось задать неподобающую длительность выдержки. Из-за этого мы снимали с упором в стену здания, чтобы избежать «смаза».

Проработка деталей очень хорошая. Полутона несколько сглажены из-за ночного тумана, но все же матрице удалось избежать пересветов, а детали в тенях проступают отчетливо.

А теперь совсем немного о студийной работе с Fujifilm XT-20. Строго говоря, камера для таких дел не предназначена, и подтверждением этому служат некоторые ограничения, перечисленные нами выше при сравнении возможностей X-T20 и X-T2. Но синхроконтакт на «башмаке» у нее есть, выдержка X-синхронизации известна, и мы решили все-таки попробовать, как пойдет работа с импульсным светом.

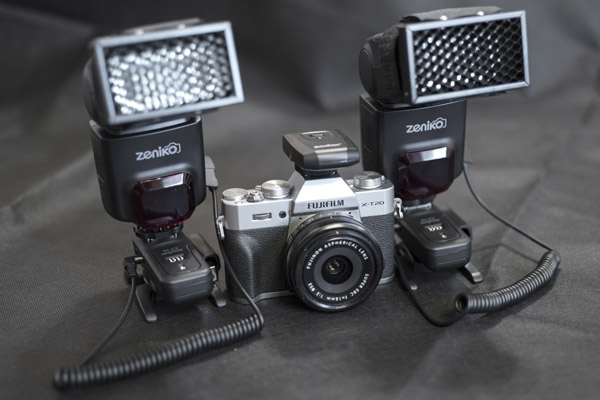

Мини-комплект импульсного света из двух вспышек Zeniko GN33 с приемниками синхросигнала и Fujifilm XT-20 с радиотриггером

В качестве осветителей использовали две портативные вспышки Zeniko GN33 (ведущее число 33 при фокусном расстоянии 100 мм и ISO 100) с приемниками синхросигнала Godox CT-16, а также радиотриггер Godox CT-16X, установленный в «башмаке» камеры. В интересах результата мы устанавливали на вспышки сотовые фильтры, которые позволяют создать более контрастное освещение, чем нефильтрованный импульс.

Экспозицию при заданных значениях выдержки синхронизации и эквивалента светочувствительности определяли с помощью флешметра Sekonic Lightmaster Pro L-478D.

F5,6; 1/180 c; ISO 200

Флешметр рекомендовал нам установить значение диафрагмы F8, но пришлось скорректировать его в сторону увеличения на +1 EV, то есть до F5,6.

Надеемся, что не только нам видно, что камера, в принципе, вполне годится для студийной работы. Более длительная, чем это принято, минимальная выдержка синхронизации не сильно ограничивает нас в этом плане.

Световой импульс хорошо прорисовал детали японской глиняной статуэтки догу, полностью сохранив структуру поверхности.

Работа со сторонней оптикой

Беззеркальные камеры Fujifilm X-mount буквально побуждают энтузиастов фотографии экспериментировать с объективами других систем, особенно с некоторыми старыми оптическими инструментами. Среди этого «секонд-хэнда» немало прекрасных образцов, ставших легендарными. В отличие от зеркальных камер, такого рода занятиям способствуют, во-первых, малый рабочий отрезок, а во-вторых, облегчение процесса ручной наводки на резкость. Первое означает, что можно адаптировать для работы с камерами Fujifilm X-mount почти все зеркальные и даже некоторые дальномерные объективы. А второе подразумевает возможность увеличивать изображение для точной фокусировки плюс автоматический фокус-пикинг (focus peaking), то есть выделение автоматикой в видоискателе и на дисплее границ максимально контрастных контуров, находящихся в зоне фокуса.

Leica Tele-Elmarit M 90mm F2.8 при F2,8; 1/100 c; ISO 200.

Вот результат работы Fujifilm X-T20 с одним из знаменитых (и довольно недорогих) объективов для дальномерной Leica-M. Этот Tele-Elmarit M 90mm F2.8 — очень компактный и легкий. Он уже не выпускается, но по-прежнему привлекает коллекционеров и энтузиастов.

На матрице типоразмера APS-C у камер системы Fujifilm X-mount он формирует изображение примерно такого же масштаба, как на полнокадровых матрицах — объектив с фокусным расстоянием 135 мм. Конечно, автофокуса у него нет, но он очень легок и компактен, что бывает полезно в путешествиях.

Carl Zeiss С Sonnar T* 50mm F1.5 ZM при F1,5; 1/100 c; ISO 200.

Этот снимок сделан одним из великолепных объективов с байонетом Leica M — знаменитым Carl Zeiss С Sonnar T* 50mm F1.5 ZM. Среди «коллег» он не отличается самой высокой резкостью, но зато рисует превосходное бокэ, которые некоторые ценители считают просто непревзойденным. На APS-C-сенсорах камер Fujifilm X-mount этот «Зоннар» создает такое же изображение, которое формируют на полнокадровых матрицах объективы с фокусным расстоянием 75 мм. Это означает, что в нашем случае его можно использовать как интересный по рисунку «портретник».

Видеосъемка

В качестве примера того, как Fujifilm X-T20 справляется с видео в 4K, приведем клип, снятый с рук с объективом Fujinon XF 10-24mm F4 R OIS на максимально раскрытой диафрагме.

Несмотря на то что система оптической стабилизации объектива была включена, в самом начале клипа видно постепенно уменьшающееся по амплитуде дрожание. Конечно, — скажут многие, — нужно было установить камеру на штатив и забыть про стабилизацию. Это, разумеется, так, но ведь, во-первых, это не профессиональный инструмент (поэтому мы говорим здесь о любительском характере видеосъемки), а во-вторых, явно репортажные «наклонности» Fujifilm X-T20 побуждают использовать ее при видеографии так же, как и при фотосъемке — по-репортажному.

Что касается качества изображения, то оно вполне адекватно количеству пикселей в кадре. Цветопередача точная, насыщенность цветов высокая, но не настолько, чтобы понижать ее в ходе постобработки.

В статью для демонстрации сказанного вставлен уменьшенный по размеру кадра ролик, так как 4K-видео нормально покажут далеко не все браузеры. Но для изучения деталей мы, понятно, рекомендуем скачать и посмотреть оригинал.

Итоги

Сначала напомним, что итоги лабораторных испытаний уже подведены в первой части нашей статьи. Общий вывод примерно такой: «Fujifilm X-T20 по результатам наших тестов получила почти одни пятерки. Меньше всего нас порадовало разрешение, количество различимых пикселей. Но при высоком разрешении матрицы этот недостаток практически незаметен. Больше всего нас порадовали очень высокая точность автофокуса и его высокая скорость».

А теперь мы перейдем к итогам по результатам реальной (не лабораторной) съемки.

Fujifilm X-T20 — камера, которую производитель не позиционирует как топовую, но она обладает рядом достоинств, которые вполне позволяют использовать ее в профессиональной деятельности, особенно в репортажной работе. Этому способствуют малые размеры и вес, откидной сенсорный дисплей с возможностью выбора фокусировочной зоны прикосновением пальца к экрану, наличие навипада, который можно использовать для этой же цели.

Отличный сенсор, располагающий 24 млн пикселей вкупе с «сообразительной» автоматикой камеры и высококачественной оптикой позволяет добиваться высокой четкости и детализации изображений.

Цветопередача очень хорошая, и автоматический баланс белого в большинстве случаев не требует дополнительной коррекции при постобработке.

Аппарат Fujifilm X-T20 — настоящий мастер воспроизведения полутонов. При явно не запредельном динамическом диапазоне возможности камеры воспроизводить детали и тонкие нюансы полутонов в тенях приятно удивляют, да и в светах она позволяет получить довольно много.

В сложных условиях освещения (очень контрастный свет, свет единственной свечи, свет ночных фонарей) Fujifilm X-T20 работает хорошо и вполне может использоваться в таких ситуациях с расчетом на высококачественный результат.

Автофокус работает безупречно: очень быстро, очень точно и очень тихо (с теми объективами, в которых его приводом является шаговый двигатель). По нашему мнению, брак фокусировки в случае Fujifilm X-T20 — это обычно вина фотографа, а не камеры.

Некоторые неудачные решения (заниженная минимальная выдержка механического затвора, единственный слот для карты памяти, расположенный в батарейном отсеке так, что ни карту, ни батарею невозможно заменить при установке камеры на штатив, и др.) демонстративно подчеркивают, что топовые представители семейства Fujifilm X-mount должны отличаться от X-T20 — если не матрицей и процессором, то хотя бы менее существенными деталями экипировки.

Мы рекомендуем Fujifilm X-T20 «продвинутым» любителям, энтузиастам фотографии и профессионалам как весьма удачный вариант камеры, предназначенной, в первую очередь, для репортажа, но умеющей неплохо работать и в студии.

Дополнительные иллюстрации можно найти в галерее, в которую мы решили собрать снимки без подписей.

Также галерею снимков Михаила Рыбакова на Fujifilm X-T20 можно найти на iXBT.photo.

Редакция выражает благодарность компании Fujifilm
за предоставленную на тестирование фототехнику

Fujifilm X-T20 Обзор: Обзор цифровой фотографии

Добавьте этот продукт в свой список для сравнения

Список передач

640		198		153
Владею		Хочу		У меня было

Объявлено 19 янв.2017 г.

Fujifilm X-T20, последователь X-T10, теперь оснащен 24-мегапиксельным CMOS-датчиком X-Trans APS-C, улучшенным процессором изображения и новыми алгоритмами автофокусировки.Компактный корпус изготовлен из магниевого сплава, а на верхней панели расположены прямые элементы управления компенсацией экспозиции и выдержкой. На задней панели камеры находится 3-дюймовый сенсорный ЖК-экран, а также электронный видоискатель высокого разрешения. Другие изменения включают добавление режима имитации пленки ACROS, эффекта зернистости и захвата видео 4K. Wi-Fi также встроен.

Тип кузова	Беззеркальный в стиле SLR
Максимальное разрешение	6000 x 4000
эффективных пикселей	24 мегапикселя
Размер сенсора	APS-C (23.6 x 15,6 мм)
Тип датчика	КМОП
ISO	Авто, 200-12800 (расширяется до 100-51200)
Крепление объектива	Fujifilm X
Фокусное расстояние мульт.	1,5 ×
Шарнирный ЖК-дисплей	Наклон
Размер экрана	3 ″
Точки экрана	1 040 000
Макс. Выдержка	1/4000 сек
Формат	H.264
Типы складов	SD / SDHC / SDXC (совместимый с UHS-I)
USB	USB 2.0 (480 Мбит / с)
Вес (вкл.батареи)	383 г (0,84 фунта / 13,51 унции)
Размеры	118 x 83 x 41 мм (4,65 x 3,27 x 1,61 дюйма)
GPS	Дополнительно

См. Полные спецификации

Fujifilm X-T20 — это беззеркальная камера с красивым дизайном, с которой приятно работать.Он предлагает множество элементов прямого управления, электронный видоискатель с высоким разрешением, высокую производительность и отличное качество изображения. Система непрерывной автофокусировки X-T20 может работать с трудностями при слабом освещении, а отслеживание объекта нестабильно. Качество видео 4K не самое лучшее, а элементы управления захватом ограничены. Несмотря на это, X-T20 — это первоклассная беззеркальная камера и, кстати, отличная цена.

Подходит для: фотографов, которым нужна стильная камера с прямым управлением, отличным качеством изображения и большим выбором объективов.

Не очень хорошо для: активных фотографов и тех, кому требуется видео 4K сверхвысокого качества.

Прочитать обзор полностью

Качество сборки

Эргономика и управление

Характеристики

Точность замера и фокусировки

Качество изображения (сырое)

Качество изображения (jpeg)

Низкая освещенность / высокая производительность ISO

Видоискатель / рейтинг экрана

Производительность

Режим видео / видео

Возможности подключения

Значение

Мы ищем предложения для вашего местоположения, обновите страницу, чтобы увидеть цены.

.

Галерея образцов изображений Fujifilm X-T20 (RAW и SOOC JPG)

Fujifilm X-T20 — одна из самых популярных моделей среднего класса в серии X. Он оснащен 24-мегапиксельным датчиком APS-C с массивом X-Trans III, надежной гибридной системой автофокусировки с пользовательскими настройками C-AF для точной настройки производительности и записью видео 4K со скоростью 30 кадров в секунду.

• Дата объявления: 19 января 2016
• Дата выпуска: марта 2016

В этом посте вы можете посмотреть некоторые из наших любимых образцов изображений, снятых на Fujifilm X-T20 с момента его приобретения в 2016 году. .Вы также можете скачать файлы SOOC JPG и RAW, перейдя по специальным ссылкам после галереи.

---

Заявление об этике: Мы купили Fujifilm X-T20 для долгосрочного обзора и сравнения. Нас не просили писать что-либо о камере и не получали какой-либо компенсации. В статье есть партнерские ссылки. Если вы что-то купите после перехода по ссылке, мы получим небольшую комиссию. Чтобы узнать больше о нашей этике, вы можете посетить нашу страницу полного раскрытия информации.Спасибо!

---

Fujifilm X-T20 Образцы изображений

Ниже представлена ​​галерея образцов изображений RAW Fujifilm X-T20, отредактированных в Adobe Lightroom и экспортированных как файлы JPG. Каждое изображение содержит информацию об используемом объективе и настройках.

X-T20, 1/1900, f / 2,8, ISO 200 — XF 35 мм f1,4 X-T20, 1/950, f / 2,8, ISO 200 — XF 50 мм f2 X-T20, 1 / 680, f / 2,8, ISO 200 — XF 50 мм f2 X-T20, 1/1100, f / 2,8, ISO 200 — XF 50 мм f2X-T20, 1/400, f / 2.8, ISO 200 — XF 50 мм f2 X-T20, 1/320, f / 2,8, ISO 200 — XF 50 мм f2 X-T20, 1/640, f / 8, ISO 800 — XF 18-135 мм X-T20, 1/50, f / 5,6, ISO 200 — XF 18-135 мм X-T20, 1/45, f / 5,6, ISO 200 — XF 18-135 мм X-T20, 1/4000 , f / 8, ISO 400 — XF 18-135 мм

---

Образцы SOOC JPG и RAW для загрузки

Ниже представлена ​​подборка нетронутых образцов SOOC JPG и RAW, которые вы можете загрузить и поиграть. (Обратите внимание, что файлы RAW Fujifilm называются RAF.)

---

Fujifilm X-T20 сравнения

Если вам интересно узнать больше о возможностях Fujifilm X-T20 и его сравнении с другими моделями в беззеркальном сегменте, вот некоторые сравнения, которые вы можете просмотреть !

---

Узнать цену Fujifilm X-T20 на Amazon | Amazon UK | eBay | B&H Photo

.

Fujifilm X-T20 Обзор

Домой Пожертвовать Новый Поиск Галерея Отзывы Как Книги Ссылки Мастерские Около Контакты

24 МП, 14 кадров в секунду APS-C, 4K, ISO 51 200

Примеры изображений Общие технические характеристики

Производительность По сравнению Руководство пользователя

Рекомендации Подробнее

Fujifilm X-T20 (13.5 унций / 382 г с батареей и картой, 599 долларов в серебре или 599 долларов в черном или около 425 долларов, если вы знаете, как выиграть на eBay) и Fujifilm 16mm f / 2.8. больше. Я бы купил свой во многих вариантах цвета и комплектаций в Adorama, Amazon, B&H, в Crutchfield в черном цвете или в Crutchfield в серебре.

Самый большой источник поддержки этого веб-сайта с полным содержанием и без нежелательной почты — это использование тех или иных ссылок, когда вы получаете что угодно, независимо от страны, в которой вы живете. Спасибо, что помогли мне помочь вам! Кен.

Апрель 2019 Лучшие фотографии Объективы Fuji Fuji Sony LEICA Zeiss Nikon Canon Все обзоры

Все камеры Fujifilm в сравнении

Fujifilm X-T20. больше.

Fujifilm X-T20. больше.

Примеры изображений

Сверху Примеры изображений Общие технические характеристики

Производительность По сравнению Руководство пользователя

Рекомендации Подробнее

(больше при высоких ISO)

Все они сняты с рук как НОРМАЛЬНЫЕ JPG; не использовались и не требовались никакие файлы RAW, FINE JPG или штативы.

Завод

, 19 апреля 2019 г., 11:16. Fujifilm X-T20, Fujifilm XF 16mm f / 2.8, f / 4.5 при 1/30 при автоматическом ISO 200, Perfectly Clear v3.6. файл большего размера или оригинал камеры © JPG.

Восторг хиппи, 19 апреля 2019 г., 11:46. Fujifilm X-T20, Fujifilm XF 16 мм f / 2,8, f / 2,8 при 1/30 при автоматическом ISO 5000, Perfectly Clear v3.6. файл большего или полного разрешения.

Canary Palm, 19 апреля 2019 г., 9:13. Fujifilm X-T20, встроенная вспышка включена, Fujifilm XF 16mm f / 2.8, f / 8 при 1/170 при автоматическом ISO 400 при автоматическом динамическом диапазоне 200%, Perfectly Clear v3.6. файл большего или полного разрешения либо исходный файл © камеры.

Солнце и облака, 19 апреля 2019 г., 9:15. Fujifilm X-T20, Fujifilm XF 16mm f / 2.8, f / 22 при 1/550 при автоматическом ISO 800 при динамическом диапазоне 400%, как на снимке. файл большего размера или оригинальный файл ©.

Введение

Сверху Примеры изображений Общие технические характеристики

Производительность По сравнению Руководство пользователя

Рекомендации Подробнее

Новое Хорошее Плохое Отсутствие

Fujifilm X-T20 — очаровательная маленькая камера, которая выглядит и ощущается как детская 35-мм зеркальная фотокамера.Его затмевает полноразмерная 35-миллиметровая SLR, такая как Nikon FTn Photomic:

.

Fujifilm X-T20 с 16 мм f / 2,8 (24 мм экв.) И Nikon FTn Photomic с 24 мм f / 2,8 F. больше.

Этот X-T20 на 99% такой же, как более новый и более дорогой X-T30. Вам придется напрячься, чтобы увидеть что-то другое. Самая большая разница между ними заключается в том, что этот X-T20 имеет обычный 4-позиционный задний контроллер, в то время как X-T30 имеет только крошечный выступ для большого пальца. Я предпочитаю X-T20, так как предпочитаю задний контроллер большего размера!

Любые из них, включая более старый X-T10, являются моими фаворитами среди камер Fujifilm со сменными объективами, потому что они крошечные (меньше, чем X-T3, X-Pro2 и X-h2), и имеют встроенную вспышку. отсутствует во многих более дорогих камерах Fujifilm.Вы можете платить больше и получать меньше!

Как и все от Fujifilm, цветопередача X-T20 оптимизирована для снимков людей со светящимися оттенками кожи, но слишком тусклая для ярких фотографий природы, мест и вещей. Вы не сможете превзойти эту маленькую камеру для фото людей со сменными объективами.

Я бы купил свой X-T20 во многих цветах и ​​вариантах комплектаций в Adorama, Amazon, B&H, в Crutchfield в черном цвете или в Crutchfield в серебре.

Новый

Датчик 24 МП, вместо 16 МП в X-T10.

4K видео.

Батарея

NP-W126S позволяет заряжать камеру через USB.

Хорошо

Точная, преимущественно металлическая конструкция. По ощущениям настоящая камера, а не пластиковая игрушка.

Много специальных циферблатов с четкой гравировкой.

Встроенная вспышка.

Цветные гистограммы RGB в реальном времени отображаются перед нажатием кнопки спуска затвора (что ни Sony, ни Nikon не могут сделать, кроме как при воспроизведении, когда уже слишком поздно), но вы должны активировать это в системе меню (см. Мое Руководство пользователя).

Настоящая откидная и подпружиненная дверца разъема, а не просто дрянная пластиковая крышка, как у Ni

.

Экспертный обзор Fujifilm X-T20 — Производительность

Fujifilm X-T20 Производительность

В разделе «Производительность» мы смотрим на качество изображения камеры. Дополнительные образцы фотографий и снимки продуктов доступны в базе данных оборудования, куда вы можете добавить свой собственный обзор, фотографии и оценки продуктов.

Fujifilm X-T20 Примеры фотографий

Примеры фотографий — Параметры динамического диапазона включают Авто, DR100, DR200 и DR400, и различия довольно тонкие, но с изображениями DR200 и DR400 сохраняются больше деталей в светлых участках, хотя, к сожалению, эти настройки не усиливают детализацию теней.При настройках по умолчанию камера обеспечивает отличные результаты прямо с камеры благодаря довольно контрастным изображениям с яркими насыщенными цветами и темными тенями. Можно отрегулировать настройки камеры, чтобы вы могли адаптировать их к вашим личным предпочтениям.

Тестовые изображения объектива Fujifilm X-T20

Характеристики объектива — Камера обеспечивает отличные результаты в формате JPEG прямо с камеры, а файлы в формате RAW можно открывать в последней версии Adobe Photoshop CC 2017.Мы использовали X-T20 с объективом Fujifilm 18-55mm f / 2.8-4.0, и этот объектив довольно устойчив к бликам, хотя нам бы хотелось, чтобы характеристики макросъемки были лучше. Также доступна камера с объективом Fujifilm XC 16-50mm f / 3.5-5.6. Оба объектива предлагают оптическую стабилизацию изображения (OIS), которая помогает при слабом освещении и записи видео.

Тестовые изображения Fujifilm X-T20 ISO

ISO Noise Performance — Шумовые характеристики Fujifilm X-T20 (например, Fujifilm X-T2 и X-Pro2) превосходны, с низким уровнем шума до ISO6400, и даже ISO12800 может создавать полезные изображения.Единственная камера формата APS-C, которая улучшает шумовые характеристики этих камер, — это 20-мегапиксельная Nikon D500. Параметры шумоподавления могут быть установлены от -4 до +4, по умолчанию — 0. Мы сделали эти снимки с настройкой по умолчанию и использовали компенсацию экспозиции +0,3, поскольку камера имеет тенденцию недоэкспонировать наши тестовые таблицы.

Fujifilm X-T20 Тестовые изображения баланса белого

Баланс белого — Камера дает теплый результат при вольфрамовом освещении, независимо от того, используется ли автоматический баланс белого или предустановка вольфрама.Камера неплохо работает при смешанном освещении, но лучше при флуоресцентном освещении. При использовании одной из предустановок флуоресценции изображение приобретает розовый оттенок. Для достижения наилучших результатов может потребоваться ручной баланс белого.

Fujifilm X-T20 Цифровые фильтры

Цифровые фильтры — Доступно 15 режимов моделирования пленки: PROVIA / Standard, Velvia / Vivid, ASTIA / Soft, Classic Chrome, PRO Neg.Hi, PRO Neg.Std, Black & White, Sepia, ACROS.Монохромный режим и режим ACROS позволяют также применять красный, желтый или зеленый фильтр. Существует ряд расширенных фильтров, в том числе: Игрушечная камера / Миниатюра / Яркий цвет / Высокий ключ / Низкий ключ / Динамический тон / Мягкий фокус / Частичный цвет (Красный / Оранжевый / Желтый / Зеленый / Синий / Фиолетовый). В панорамном режиме можно получить приемлемые фотографии, однако разрешение довольно низкое, 2160 x 9600 (по горизонтали: 9600 x 1440).

Fujifilm X-T20 Другие примеры изображений

Видео — Камера может записывать видео с разрешением 4K UHD 3840×2160 при 30, 25, 24 и 23.98 кадров в секунду, 100 Мбит / с в течение 10 минут. При записи FullHD вы можете использовать ту же частоту кадров, что и выше, плюс 50 и 60 кадров в секунду, при этом время записи увеличивается до 15 минут. Вы можете записывать видео в формате HD (720p) до 30 минут. Есть микрофонное гнездо 2,5 мм. Компенсация экспозиции +/- 2,0 эв доступна в режиме видео. Качество видео хорошее, с хорошей детализацией:

Поддержите этот сайт, сделав пожертвование, купив членство Plus или совершив покупки у одного из наших аффилированных лиц: Amazon UK, Amazon США, Amazon CA, ebay UK, WEX

Использование этих ссылок не требует дополнительных затрат, но поддерживает сайт, помогая сохранить бесплатный доступ к ePHOTOzine, спасибо. .
